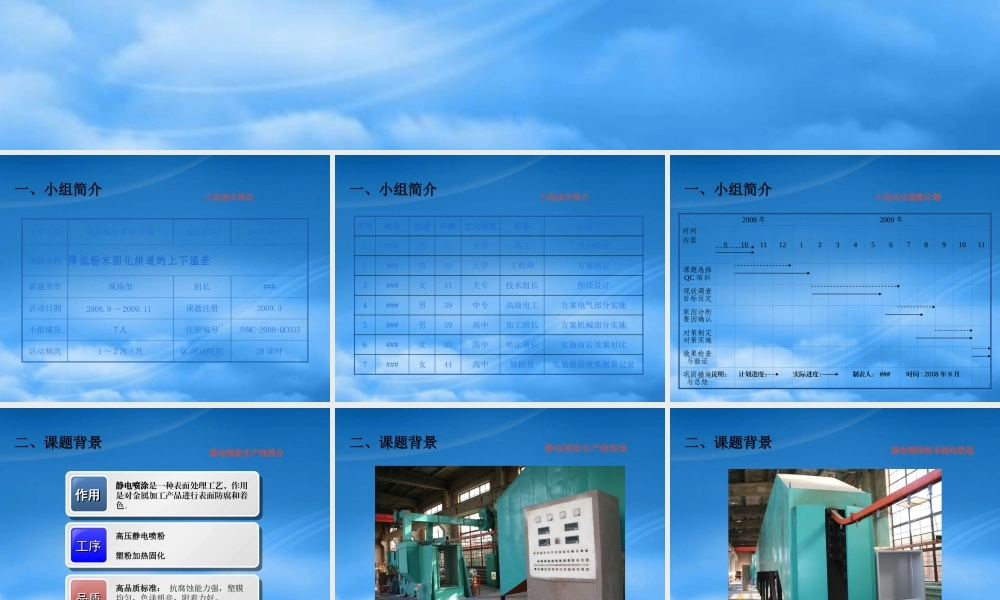

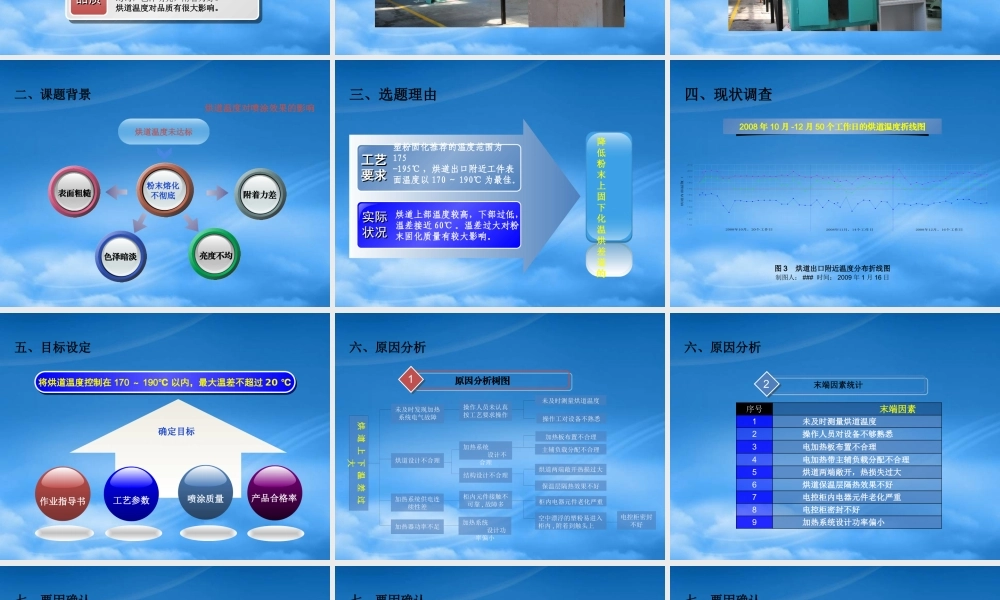

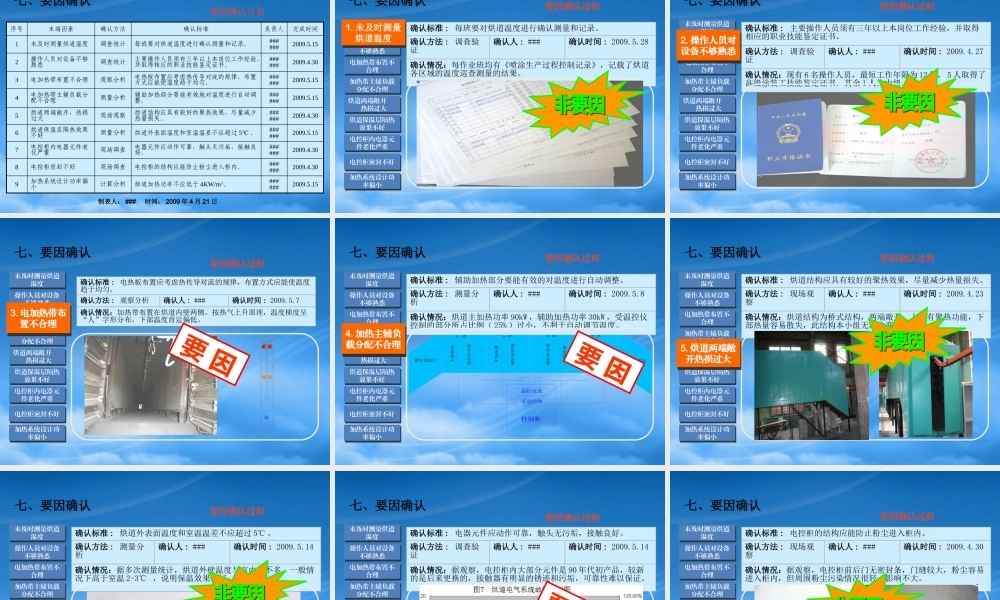

降低粉末固化烘道的上下温差####QC 小组#### 公司 QC 活动成果一、小组简介小组名称成套部技术 QC 小组成立时间2007 年 3 月课题名称 降低粉末固化烘道的上下温差课题类型现场型组长###活动日期2008.9 ～ 2009.11 课题注册2009.3小组成员7 人注册编号JNMC-2009-QC035活动频次1 ～ 2 次 / 月QC 活动时间28 课时小组基本情况一、小组简介小组成员简介序号姓名性别年龄文化程度职务小组分工1###男41大学高工组织策划2###男32大学工程师方案制定3###女41大专技术组长图纸设计4###男39中专高级电工方案电气部分实施5###男39高中加工班长方案机械部分实施6###女37高中喷涂班长实施前后效果对比7###女44高中质检员实施前后效果测量记录一、小组简介小组活动进度计划 时间内容2008 年2009 年91011121234567891011课题选择QC 培训现状调查目标设定原因分析要因确认对策制定对策实施效果检查与验证巩固措施与总结 说明： 计划进度： 实际进度： 制表人： ### 时间 : 2008 年 9 月 二、课题背景作用作用静电喷涂是一种表面处理工艺，作用是对金属加工产品进行表面防腐和着色。 工序工序高压静电喷粉塑粉加热固化 品质品质高品质标准： 抗腐蚀能力强，塑膜均匀，色泽明亮，附着力好。烘道温度对品质有很大影响。静电喷涂生产线简介二、课题背景静电喷涂生产线现场二、课题背景静电喷涂粉末固化烘道二、课题背景粉末熔化不彻底附着力差表面粗糙亮度不均色泽暗淡烘道温度对喷涂效果的影响烘道温度未达标三、选题理由实际状况实际状况工艺要求工艺要求塑粉固化推荐的温度范围为175-195℃ ，烘道出口附近工件表面温度以 170 ～ 190℃ 为最佳。 烘道上部温度较高，下部过低，温差接近 60℃ 。温差过大对粉末固化质量有较大影响。 降低粉末 上固 下化 温烘 差道的四、现状调查2008年10月，20个工作日2008年11月，14个工作日2008年12月，16个工作日烘道内部温度（）上中下上中下2008 年 10 月 -12 月 50 个工作日的烘道温度折线图图 3 烘道出口附近温度分布折线图制图人： ### 时间： 2009 年 1 月 16 日确定目标作业指导书工艺参数喷涂质量产品合格率五、目标设定将烘道温度控制在 170 ～ 190℃ 以内，最大温差不超过 20 ℃将烘道温度控制在 170 ～ 190℃ 以内，最大温差不超过 20 ℃原因分析树图1六、原因分析未及时发现加热系统电气故障结构设计不合理加热系统 设计不合理烘道...
