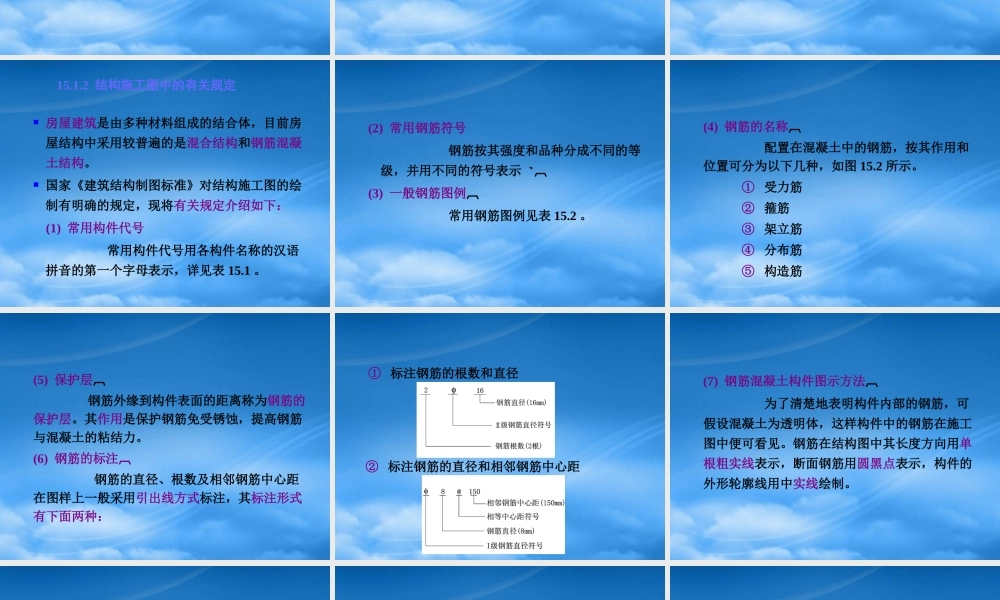

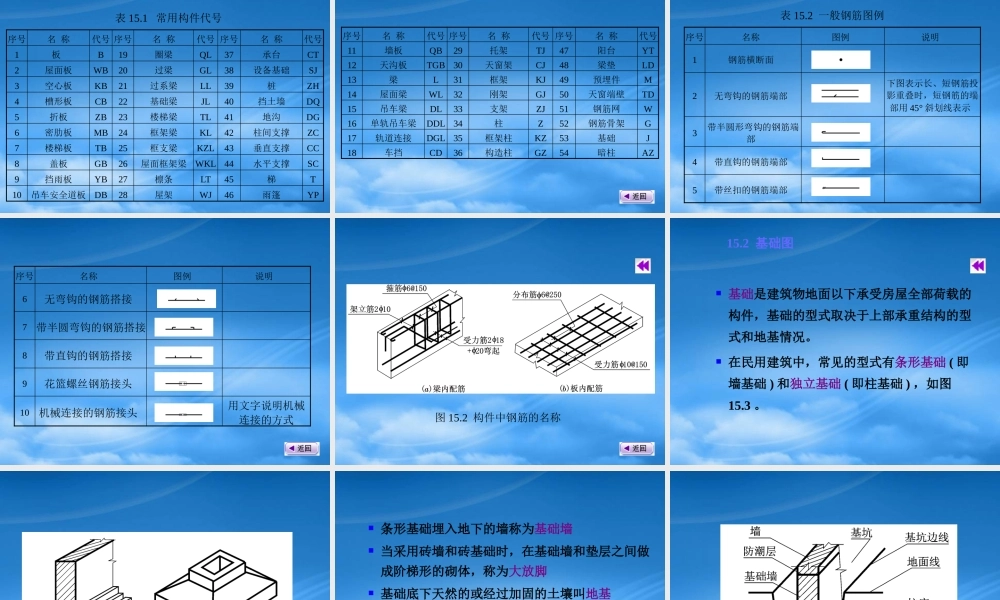

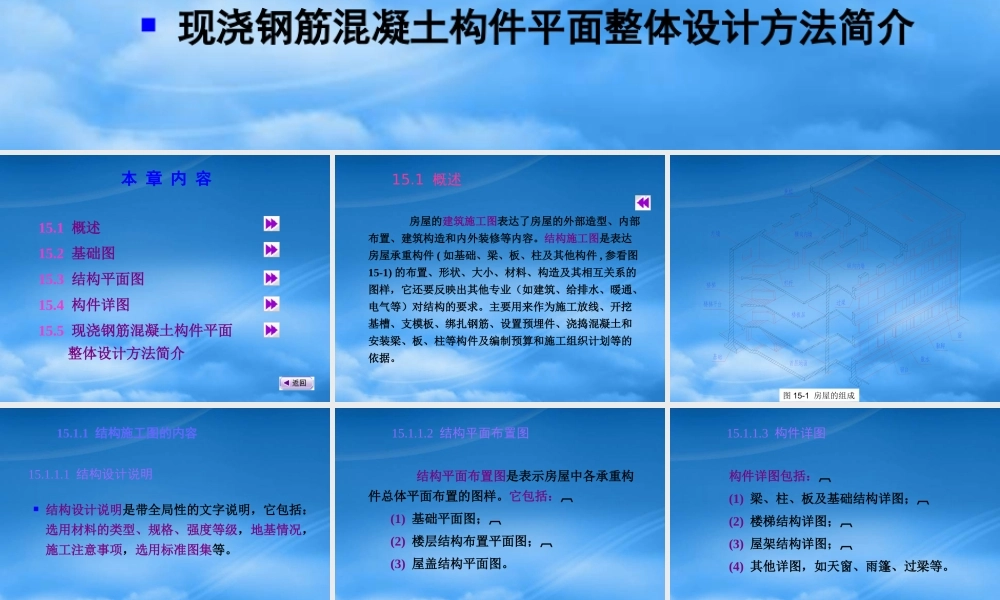

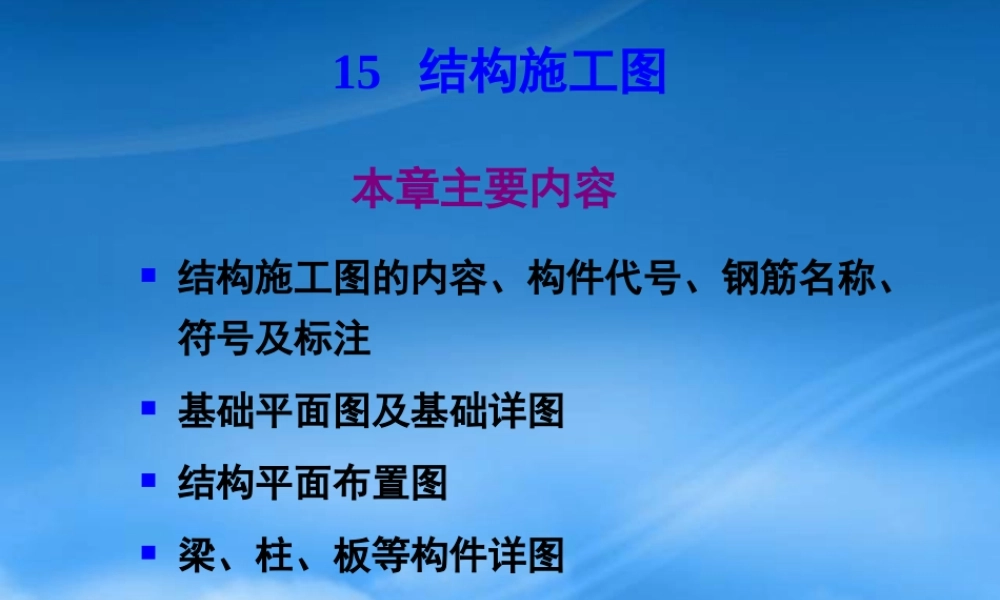

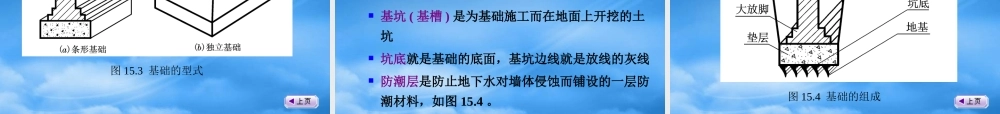

15 结构施工图 结构施工图的内容、构件代号、钢筋名称、符号及标注 基础平面图及基础详图 结构平面布置图 梁、柱、板等构件详图 现浇钢筋混凝土构件平面整体设计方法简介 本章主要内容本 章 内 容15.1 概述 15.2 基础图15.3 结构平面图15.4 构件详图15.5 现浇钢筋混凝土构件平面整体设计方法简介15.1 概述 房屋的建筑施工图表达了房屋的外部造型、内部布置、建筑构造和内外装修等内容。结构施工图是表达房屋承重构件 ( 如基础、梁、板、柱及其他构件 , 参看图15-1) 的布置、形状、大小、材料、构造及其相互关系的图样，它还要反映出其他专业（如建筑、给排水、暖通、电气等）对结构的要求。主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。 图 15-1 房屋的组成15.1.1 结构施工图的内容 结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。 15.1.1.1 结构设计说明 15.1.1.2 结构平面布置图 结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括： (1) 基础平面图； (2) 楼层结构布置平面图； (3) 屋盖结构平面图。 15.1.1.3 构件详图 构件详图包括：(1) 梁、柱、板及基础结构详图；(2) 楼梯结构详图；(3) 屋架结构详图；(4) 其他详图，如天窗、雨篷、过梁等。 15.1.2 结构施工图中的有关规定 房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下： (1) 常用构件代号 常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表 15.1 。 (2) 常用钢筋符号 钢筋按其强度和品种分成不同的等级，并用不同的符号表示(3) 一般钢筋图例 常用钢筋图例见表 15.2 。 (4) 钢筋的名称 配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图 15.2 所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋 (5) 保护层 钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。 (6) 钢筋的标注 钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注...
