如何利用图表分析数据

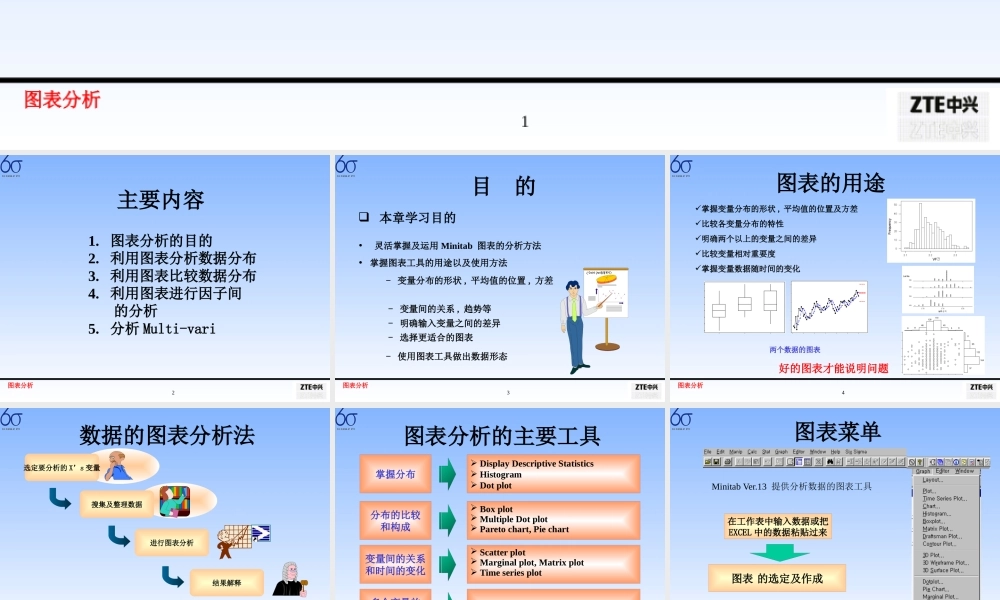

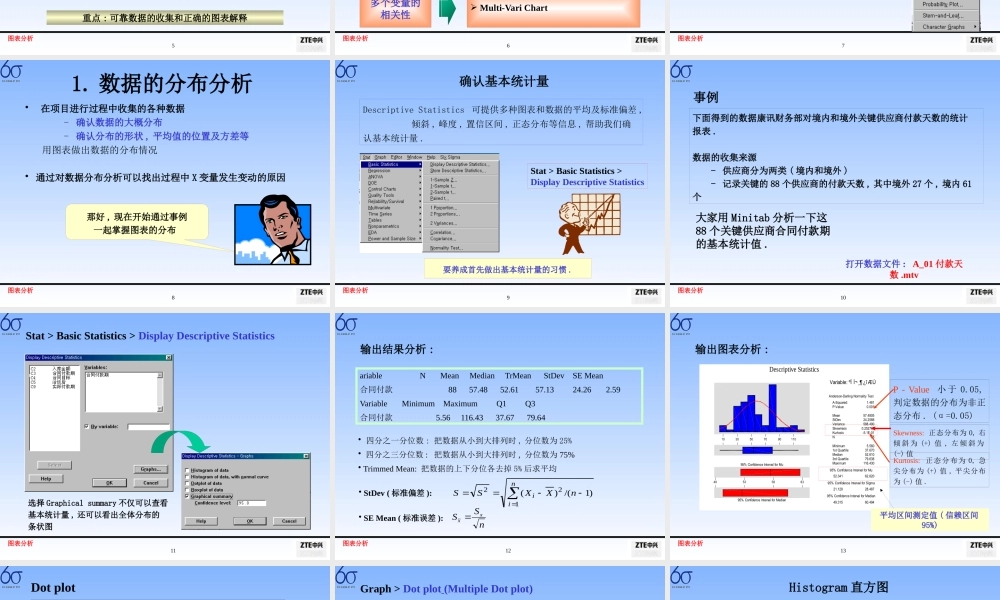

图表分析 1（分析阶段）(ZTE-GB302-V1.5)图表分析图表分析 2主要内容1. 图表分析的目的2. 利用图表分析数据分布3. 利用图表比较数据分布4. 利用图表进行因子间 的分析 5. 分析 Multi-vari图表分析 3目 的 本章学习目的• 灵活掌握及运用 Minitab 图表的分析方法 • 掌握图表工具的用途以及使用方法 - 变量分布的形状 , 平均值的位置 , 方差 - 变量间的关系 , 趋势等 - 明确输入变量之间的差异 - 选择更适合的图表 - 使用图表工具做出数据形态 图表分析 4图表的用途掌握变量分布的形状 , 平均值的位置及方差比较各变量分布的特性明确两个以上的变量之间的差异比较变量相对重要度掌握变量数据随时间的变化好的图表才能说明问题两个数据的图表图表分析 5数据的图表分析法重点 : 可靠数据的收集和正确的图表解释选定要分析的 X’s 变量搜集及整理数据进行图表分析结果解释图表分析 6图表分析的主要工具掌握分布 Display Descriptive Statistics Histogram Dot plot Box plot  Multiple Dot plot Pareto chart, Pie chart Scatter plot Marginal plot, Matrix plot Time series plot Multi-Vari Chart分布的比较和构成变量间的关系和时间的变化多个变量的相关性图表分析 7图表菜单Minitab Ver.13 提供分析数据的图表工具在工作表中输入数据或把EXCEL 中的数据粘贴过来图表 的选定及作成图表分析 8 1. 数据的分布分析• 在项目进行过程中收集的各种数据 - 确认数据的大概分布 - 确认分布的形状 , 平均值的位置及方差等 用图表做出数据的分布情况• 通过对数据分布分析可以找出过程中 X 变量发生变动的原因 那好 , 现在开始通过事例一起掌握图表的分布 图表分析 9确认基本统计量Descriptive Statistics 可提供多种图表和数据的平均及标准偏差 , 倾斜 , 峰度 , 置信区间 , 正态分布等信息 , 帮助我们确认基本统计量 .要养成首先做出基本统计量的习惯 .Stat > Basic Statistics > Display Descriptive Statistics图表分析 10下面得到的数据康讯财务部对境内和境外关键供应商付款天数的统计报表 .数据的收集来源 - 供应商分为两类 ( 境内和境外 ) - 记录关键的 88 个供应商的付款天数 , 其中境外 27 个 , 境内 61个事例大家用 Minitab 分析一下这88 个关键供应商合同付款期的基...
