石油管道智能巡检APP系统设计方案

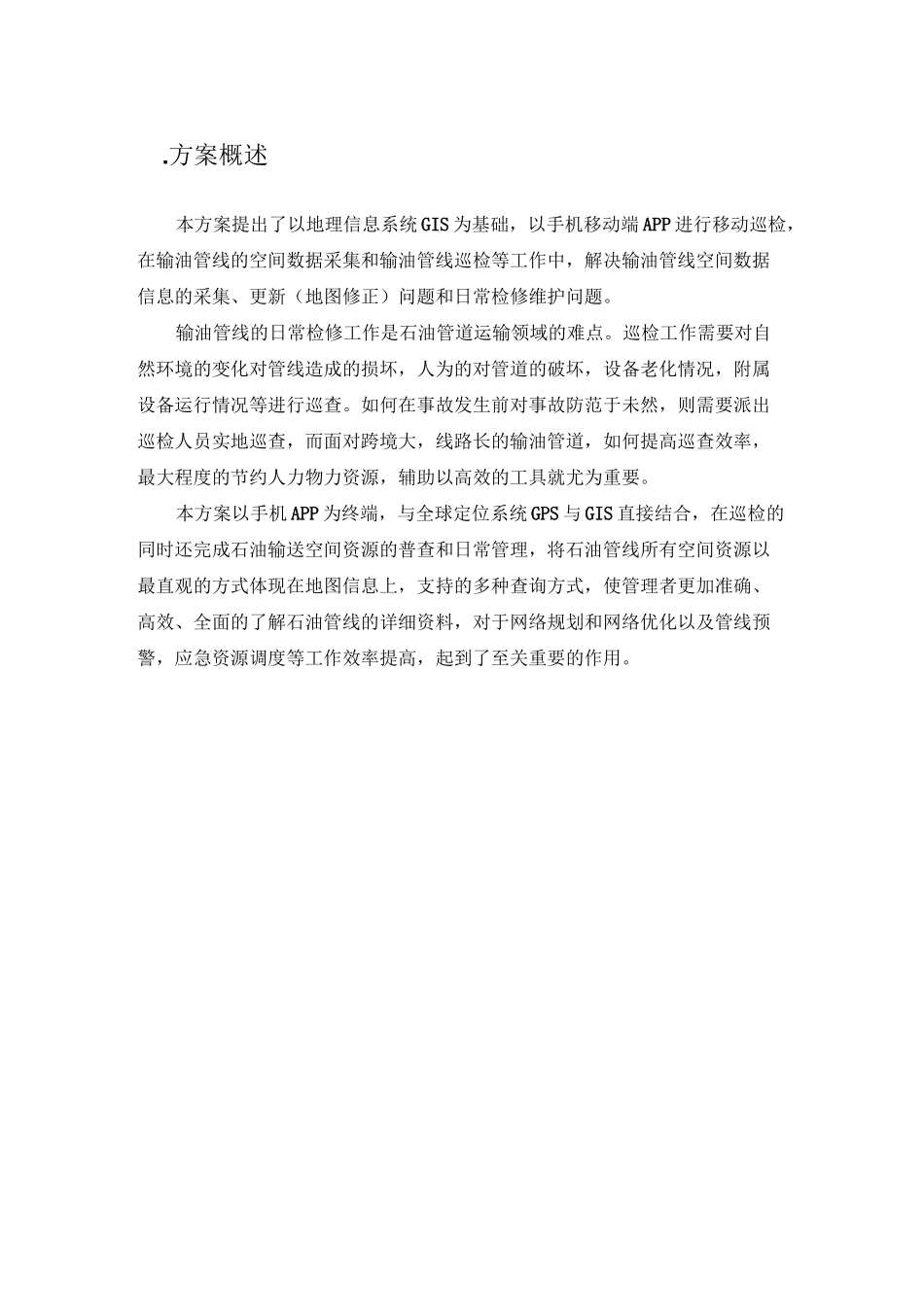

石油管道智能巡检 APP 系统的设计与实现一.........................................................方案概述 3二.........................................................需求分析 4三.........................................................系统设计 54.1 系统总体设计 54.1.1 系统设计原则 54.1.2 系统结构设计 64.1.3 系统工作原理 64.2 系统功能模块 74.2.1 移动巡检 APP 端 74.2.2 系统管理 PC 端 8.方案概述本方案提出了以地理信息系统 GIS 为基础，以手机移动端 APP 进行移动巡检，在输油管线的空间数据采集和输油管线巡检等工作中，解决输油管线空间数据信息的采集、更新（地图修正）问题和日常检修维护问题。输油管线的日常检修工作是石油管道运输领域的难点。巡检工作需要对自然环境的变化对管线造成的损坏，人为的对管道的破坏，设备老化情况，附属设备运行情况等进行巡查。如何在事故发生前对事故防范于未然，则需要派出巡检人员实地巡查，而面对跨境大，线路长的输油管道，如何提高巡查效率，最大程度的节约人力物力资源，辅助以高效的工具就尤为重要。本方案以手机 APP 为终端，与全球定位系统 GPS 与 GIS 直接结合，在巡检的同时还完成石油输送空间资源的普查和日常管理，将石油管线所有空间资源以最直观的方式体现在地图信息上，支持的多种查询方式，使管理者更加准确、高效、全面的了解石油管线的详细资料，对于网络规划和网络优化以及管线预警，应急资源调度等工作效率提高，起到了至关重要的作用。二.需求分析石油管道管控的最终目标是降低成本、提高工作效率以及服务水平，这需要企业能够及时、准确、全面的掌握各条管道线路的详细信息。在日常巡检工作的同时完成管线资产的清查管理，实现在网设备的全生命周期管理，实现帐目与实物一致，对石油传输实现实时综合信息的掌握。石油管道智能巡检系统的构建目标是通过油气管道智能巡检开发，实现对石油管道的巡检的实时，快捷，准确的巡检，从而使得巡检的效率提高。因此，石油管道智能巡检系统需要实现的功能为：① 准确的定位移动，确保信息准确全面。对于石油管道巡检人员的当前位置进行准确的定位，另外实现了对于地图中的石油管道，设备等的信息实现全面的双向的查询；② 对于石油管道日常的巡检计划以及巡检人员能够方便管理。③ 石油管道智能巡检系统能够实现对于信息的实时的传输，及时迅速的响应预警。巡检人员对现场进行...
