(完整版)华为虚拟化技术方案VIP专享

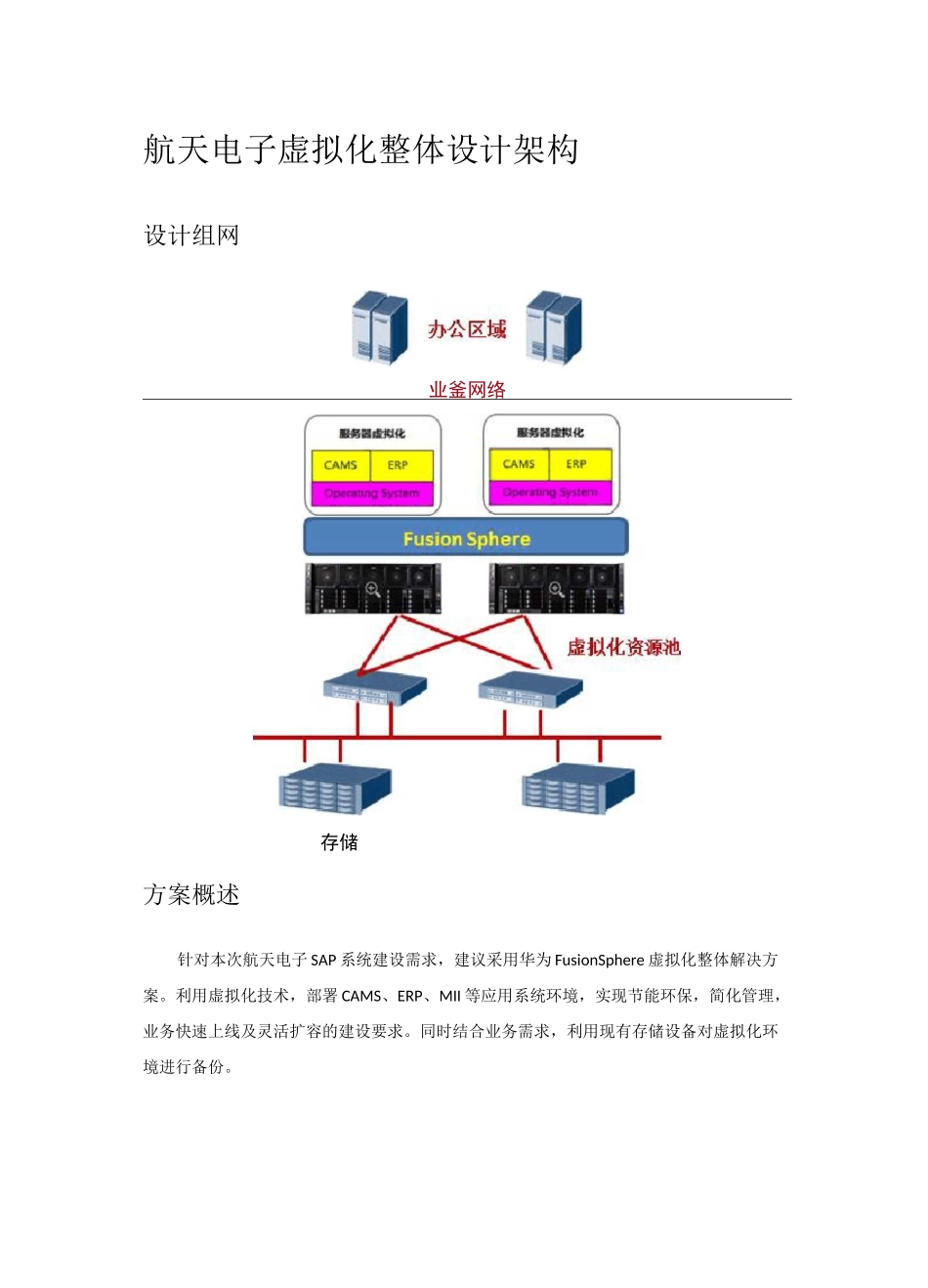

航天电子 SAP 系统华为虚拟化技术建议书航天电子虚拟化整体设计架构设计组网业釜网络存储方案概述针对本次航天电子 SAP 系统建设需求，建议采用华为 FusionSphere 虚拟化整体解决方案。利用虚拟化技术，部署 CAMS、ERP、MII 等应用系统环境，实现节能环保，简化管理，业务快速上线及灵活扩容的建设要求。同时结合业务需求，利用现有存储设备对虚拟化环境进行备份。WebClient解决方案设计本次采用 2 台高性能物理服务器，通过部署华为 FusionSphere 虚拟化构建生产系统群集，互为热备。同时可利用虚拟化平台本身 HA 环境，确保业务的高可用。存储通过 FC 组网，通过 2 台 SAN 光纤交换机与前端物理服务器链接,SAN 交换机备份，服务器及存储各通过 4 条光纤组成冗余链路，确保链路冗余性。FLis-ionComputeWeb 匚 liEHtSAN架构逻辑图服务器选型设计根据航天电子 SAP 系统建设需求，推荐采用华为 RH5885v3 高性能服务器。RH5885V3是新一代 4U4 路机架服务器。它支持 Intel®Xeon®E7v2 系列处理器,可提供 60 个计算核心，通过处理器、内存、I/O、硬盘的灵活配置，以最优的性价比，满足数据库、ERP、商业智能分析、大数据、虚拟化等业务需求。本次配置 2 台高性能 RH5885v3 服务器，每台服务配置 4 颗 E7-4820v28 核处理器,6 根16G 内存，共 96G 容量，最大可支持 3T 的内存容量扩容，本地配置 4 块 300G15K 高速热插拔硬盘，板载提供 6 个千兆网口及 2 块双通道 8GHBA 卡，冗余插拔电源。存储选型设计本次建议采用华为 OceanStor5300v3 系列存储设备，其具备面向云架构的操作系统、新一代硬件平台和丰富的智能管理软件。可扩展到 8 控、1TB 缓存、5PB 存储容量，支持16GbpsGNAGNAGNFC、56GbpsIB、PCI-E3.0、12GbpsSAS、智能 IO 卡。满足大型数据库 OLTP/OLAP、文件共享、云计算等数据存储需求，广泛用于政府、金融、电信、能源、媒资等行业。OceanStor5300v3 采用全冗余架构，配置 32G 缓存，提供 8 个 8GFC 及 8 个 GE 千兆前端主机接口，15 块 600G15KSAS 高速硬盘，及多路径软件。可为前端虚拟化环境提供高效稳定的存储环境。虚拟化群集 HA 设计当物理服务器宕机或者重启，系统可以将具有 HA 属性的虚拟机故障迁移到其他计算服务器，保证虚拟机能够快速恢复。当计算服务器宕机后，由于单个集群内可以运行上千个虚拟机，为避免大量虚拟机迁移造成网络拥塞和...
