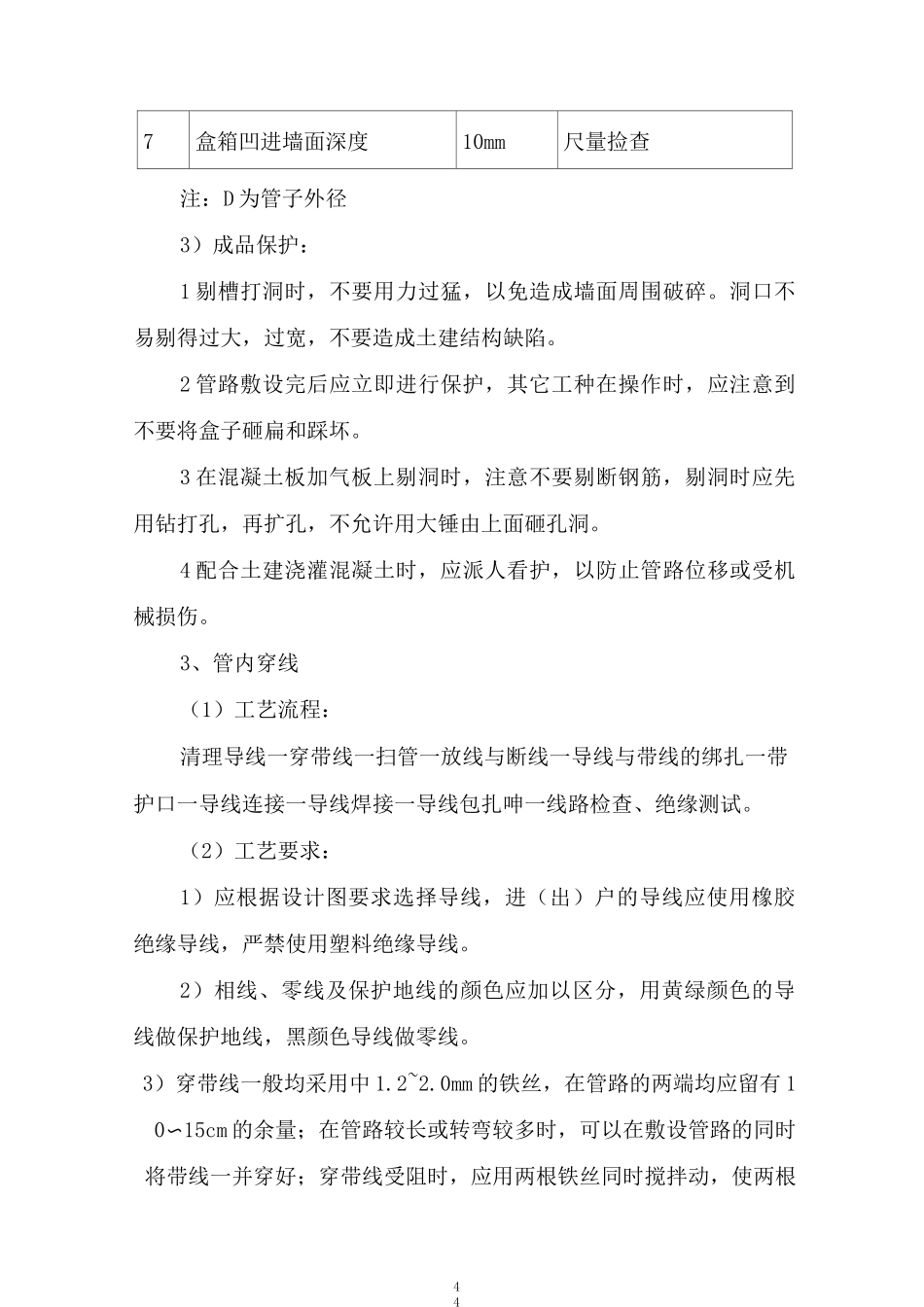

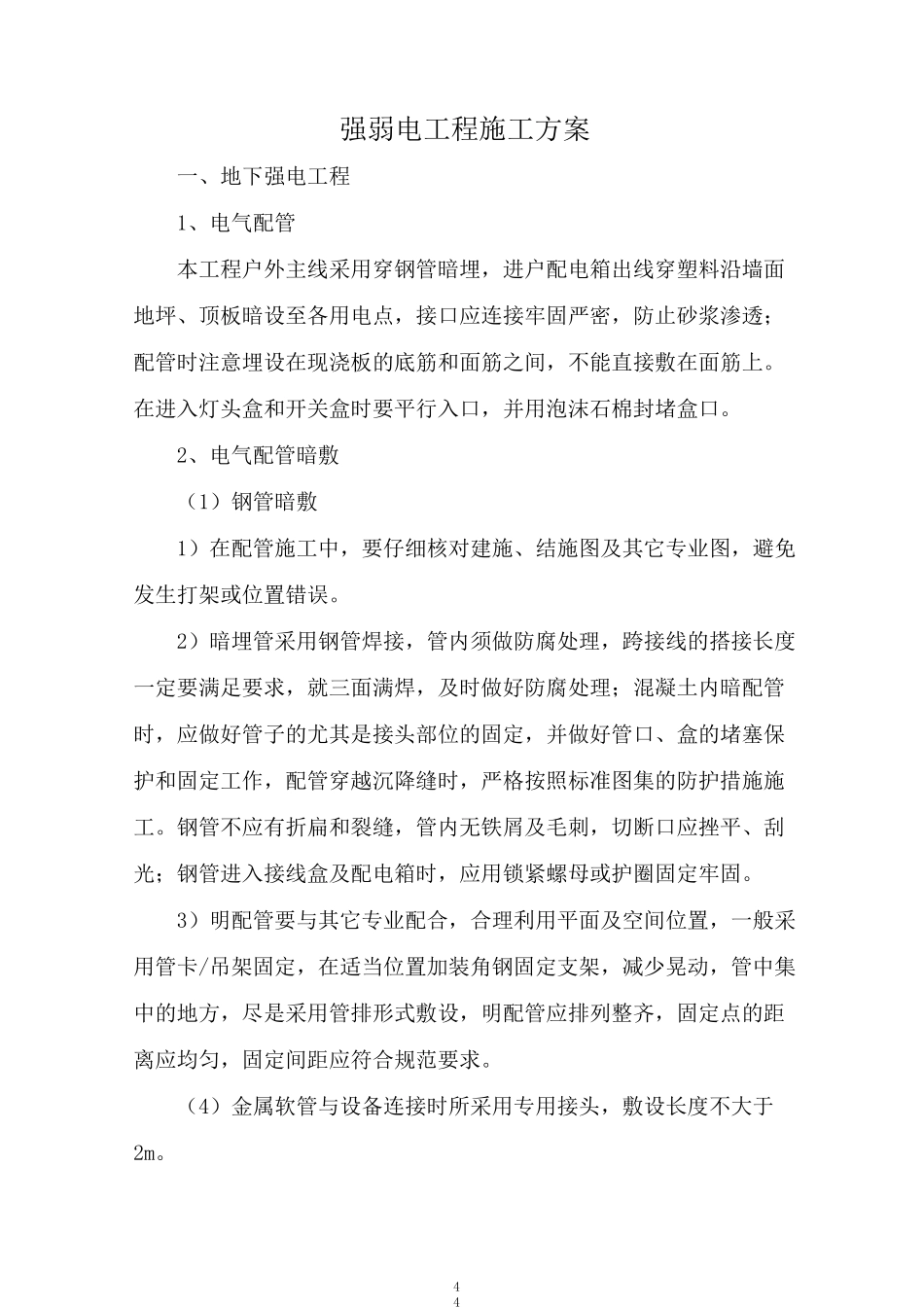

44强弱电工程施工方案一、地下强电工程1、电气配管本工程户外主线采用穿钢管暗埋，进户配电箱出线穿塑料沿墙面地坪、顶板暗设至各用电点，接口应连接牢固严密，防止砂浆渗透；配管时注意埋设在现浇板的底筋和面筋之间，不能直接敷在面筋上。在进入灯头盒和开关盒时要平行入口，并用泡沫石棉封堵盒口。2、电气配管暗敷（1）钢管暗敷1）在配管施工中，要仔细核对建施、结施图及其它专业图，避免发生打架或位置错误。2）暗埋管采用钢管焊接，管内须做防腐处理，跨接线的搭接长度一定要满足要求，就三面满焊，及时做好防腐处理；混凝土内暗配管时，应做好管子的尤其是接头部位的固定，并做好管口、盒的堵塞保护和固定工作，配管穿越沉降缝时，严格按照标准图集的防护措施施工。钢管不应有折扁和裂缝，管内无铁屑及毛刺，切断口应挫平、刮光；钢管进入接线盒及配电箱时，应用锁紧螺母或护圈固定牢固。3）明配管要与其它专业配合，合理利用平面及空间位置，一般采用管卡/吊架固定，在适当位置加装角钢固定支架，减少晃动，管中集中的地方，尽是采用管排形式敷设，明配管应排列整齐，固定点的距离应均匀，固定间距应符合规范要求。（4）金属软管与设备连接时所采用专用接头，敷设长度不大于2m。4444（2）塑料管暗敷1）工艺流程：弹线定位一盒箱固定一管路敷设一扫管穿带线2）工艺要求：1 半硬质塑料管的连接可采用套管粘接法和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用胶粘剂粘接牢固。2 敷设管路时，应尽量减少弯曲。3 剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于 15mm。4 路敷设及盒、箱安装允许偏差如表所示项次项目允许偏差 检验方法1管子最小弯曲半径26D尺量检查及检查安装记录2管子弯曲处的弯扁度〈0.1D尺量检查3箱垂直度高 50cm 以下1.5mm吊线、尺量检查高 50cra 以上5mm4箱咼度5mm尺量检查5盒垂直度0.5mm吊线、尺量检查6盒咼度并列安装咼差0.5mm尺量检查同一场所高差5mm44447盒箱凹进墙面深度10mm尺量捡查注：D 为管子外径3）成品保护：1 剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。洞口不易剔得过大，过宽，不要造成土建结构缺陷。2 管路敷设完后应立即进行保护，其它工种在操作时，应注意到不要将盒子砸扁和踩坏。3 在混凝土板加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。4 配合土建浇灌混凝土时，应派人看护，以防止管路位移或受...
