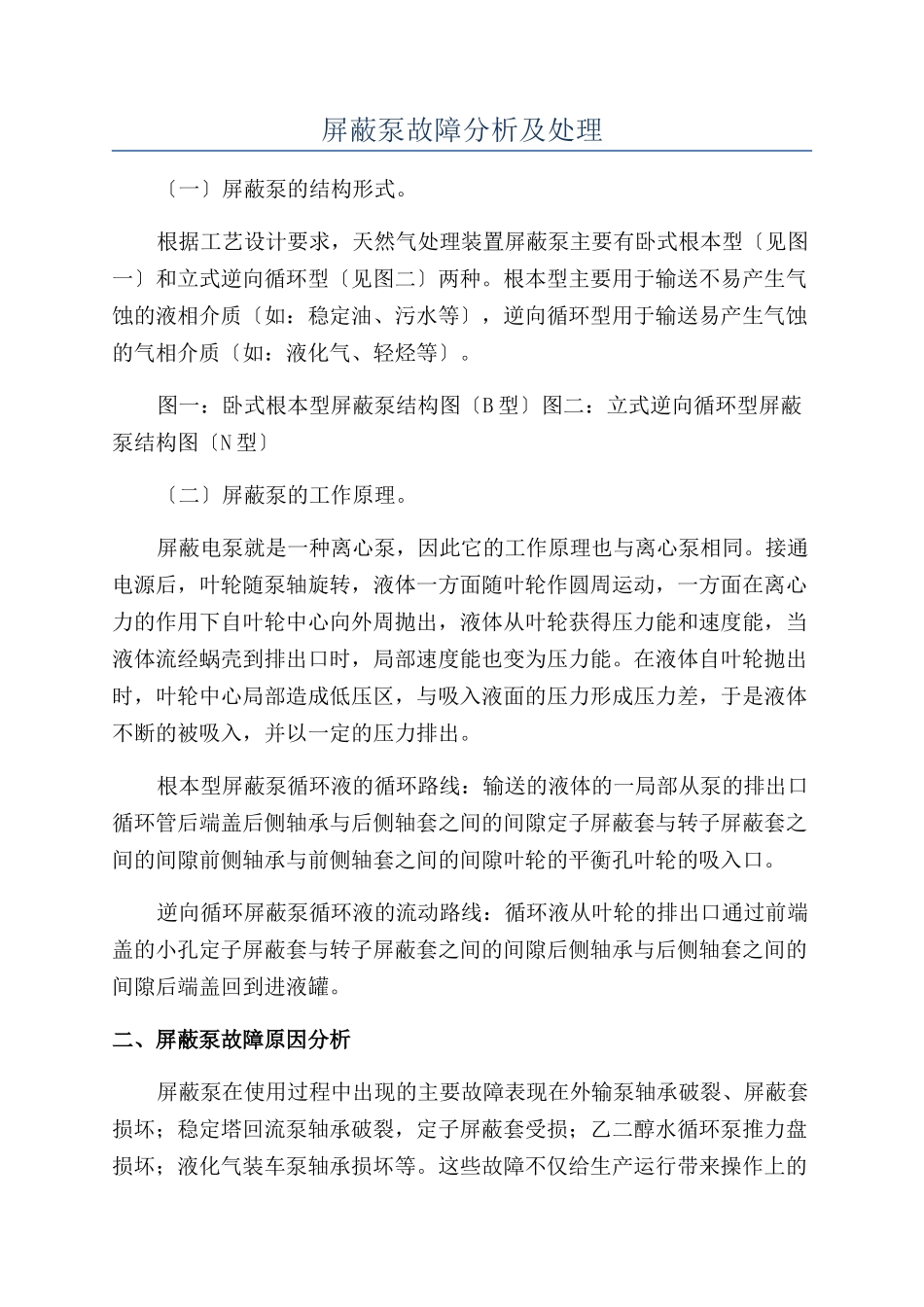

屏蔽泵故障分析及处理_第1页
1/4

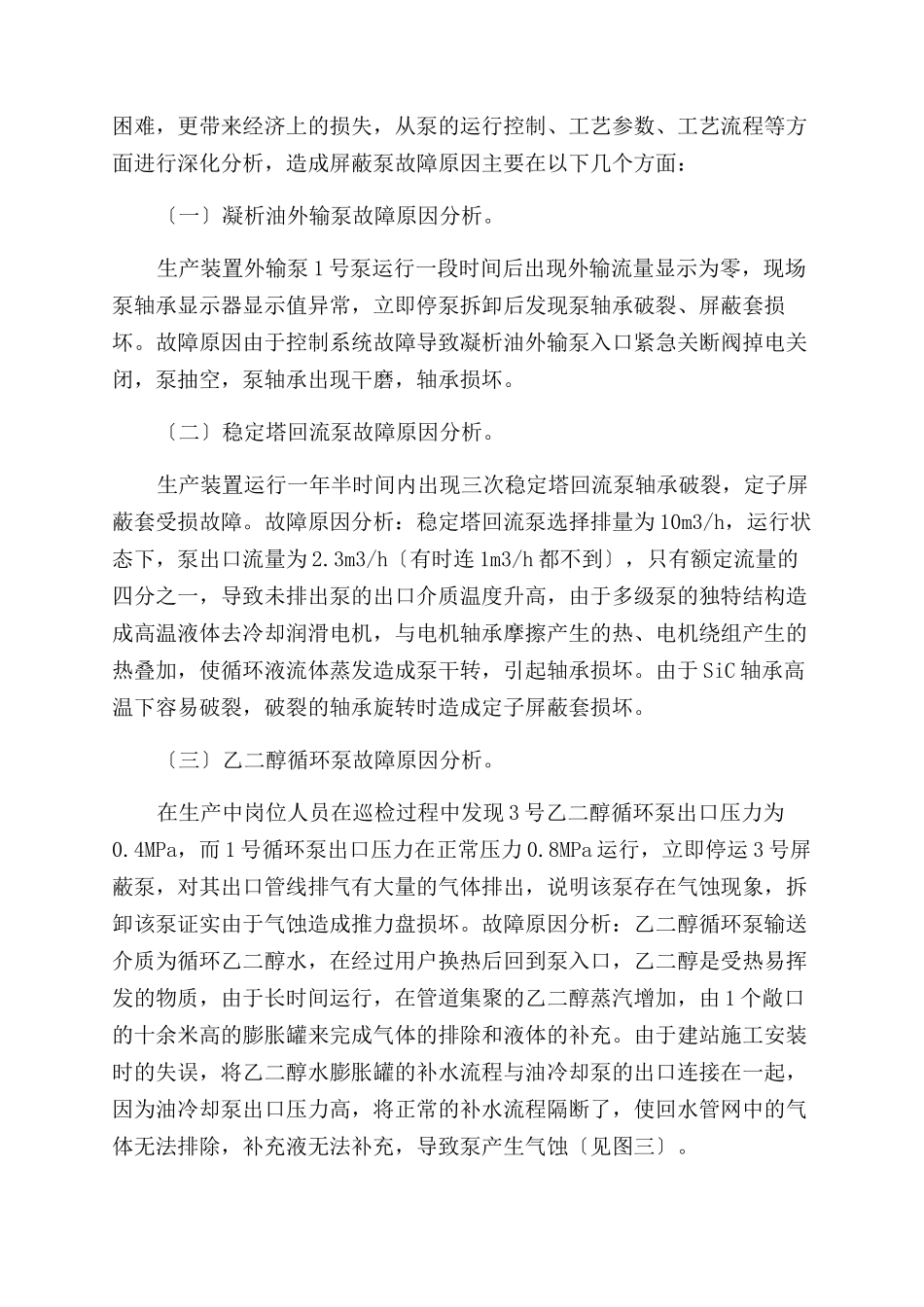

屏蔽泵故障分析及处理_第2页
2/4

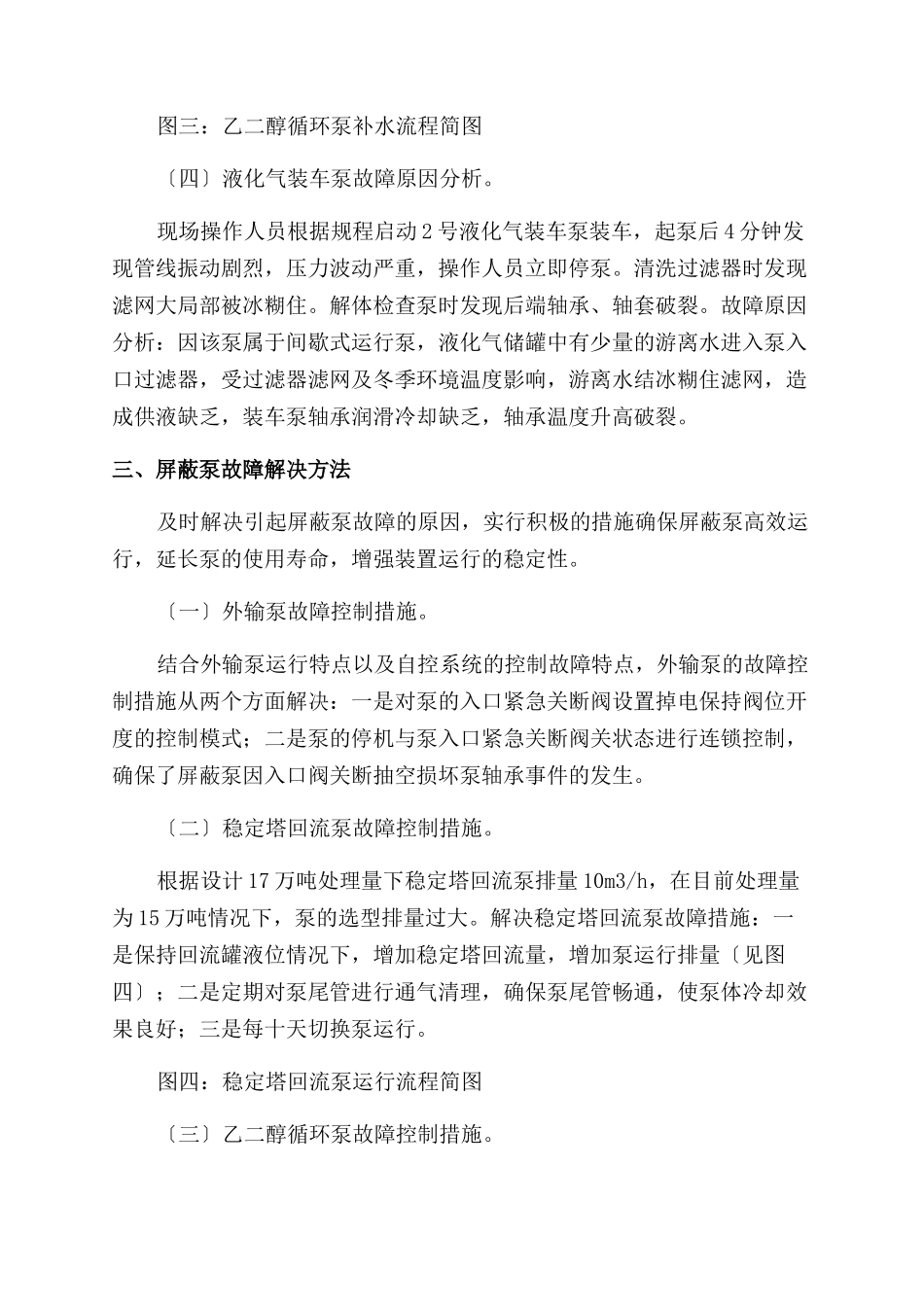

屏蔽泵故障分析及处理_第3页
3/4
屏蔽泵故障分析及处理〔一〕屏蔽泵的结构形式。根据工艺设计要求,天然气处理装置屏蔽泵主要有卧式根本型〔见图一〕和立式逆向循环型〔见图二〕两种。根本型主要用于输送不易产生气蚀的液相介质〔如:稳定油、污水等〕,逆向循环型用于输送易产生气蚀的气相介质〔如:液化气、轻烃等〕。图一:卧式根本型屏蔽泵结构图〔B 型〕图二:立式逆向循环型屏蔽泵结构图〔N 型〕〔二〕屏蔽泵的工作原理。屏蔽电泵就是一种离心泵,因此它的工作原理也与离心泵相同。接通电源后,叶轮随泵轴旋转,液体一方面随叶轮作圆周运动,一方面在离心力的作用下自叶轮中心向外周抛出,液体从叶轮获得压力能和速度能,当液体流经蜗壳到排出口时,局部速度能也变为压力能。在液体自叶轮抛出时,叶轮中心局部造成低压区,与吸入液面的压力形成压力差,于是液体不断的被吸入,并以一定的压力排出。根本型屏蔽泵循环液的循环路线:输送的液体的一局部从泵的排出口循环管后端盖后侧轴承与后侧轴套之间的间隙定子屏蔽套与转子屏蔽套之间的间隙前侧轴承与前侧轴套之间的间隙叶轮的平衡孔叶轮的吸入口。逆向循环屏蔽泵循环液的流动路线:循环液从叶轮的排出口通过前端盖的小孔定子屏蔽套与转子屏蔽套之间的间隙后侧轴承与后侧轴套之间的间隙后端盖回到进液罐。二、屏蔽泵故障原因分析屏蔽泵在使用过程中出现的主要故障表现在外输泵轴承破裂、屏蔽套损坏;稳定塔回流泵轴承破裂,定子屏蔽套受损;乙二醇水循环泵推力盘损坏;液化气装车泵轴承损坏等。这些故障不仅给生产运行带来操作上的困难,更带来经济上的损失,从泵的运行控制、工艺参数、工艺流程等方面进行深化分析,造成屏蔽泵故障原因主要在以下几个方面:〔一〕凝析油外输泵故障原因分析。生产装置外输泵 1 号泵运行一段时间后出现外输流量显示为零,现场泵轴承显示器显示值异常,立即停泵拆卸后发现泵轴承破裂、屏蔽套损坏。故障原因由于控制系统故障导致凝析油外输泵入口紧急关断阀掉电关闭,泵抽空,泵轴承出现干磨,轴承损坏。〔二〕稳定塔回流泵故障原因分析。生产装置运行一年半时间内出现三次稳定塔回流泵轴承破裂,定子屏蔽套受损故障。故障原因分析:稳定塔回流泵选择排量为 10m3/h,运行状态下,泵出口流量为 2.3m3/h〔有时连 1m3/h 都不到〕,只有额定流量的四分之一,导致未排出泵的出口介质温度升高,由于多级泵的独特结构造成高温液体去冷却润滑电机,与电机轴承摩擦产生的热、电机绕组产生的热叠加...
