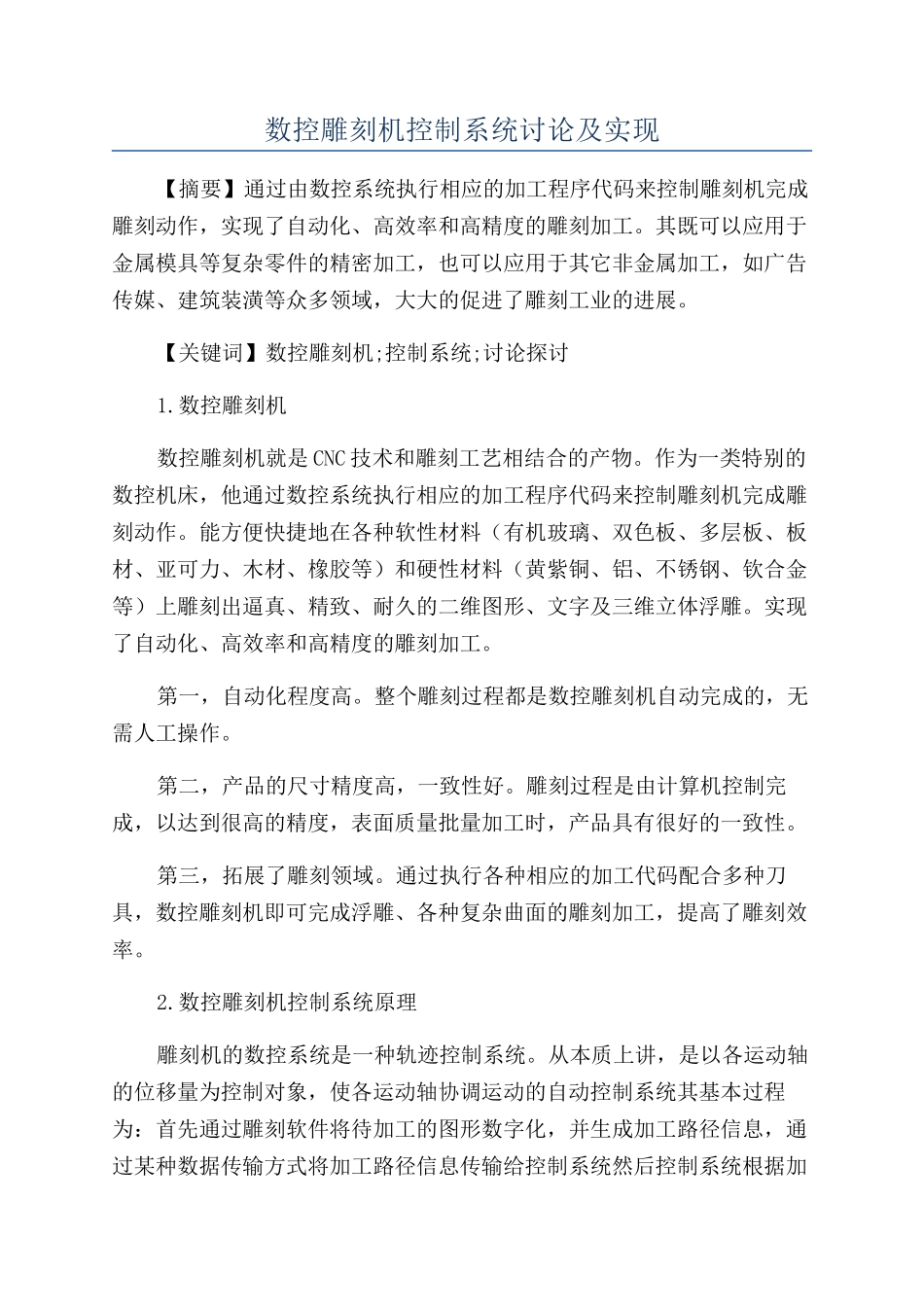

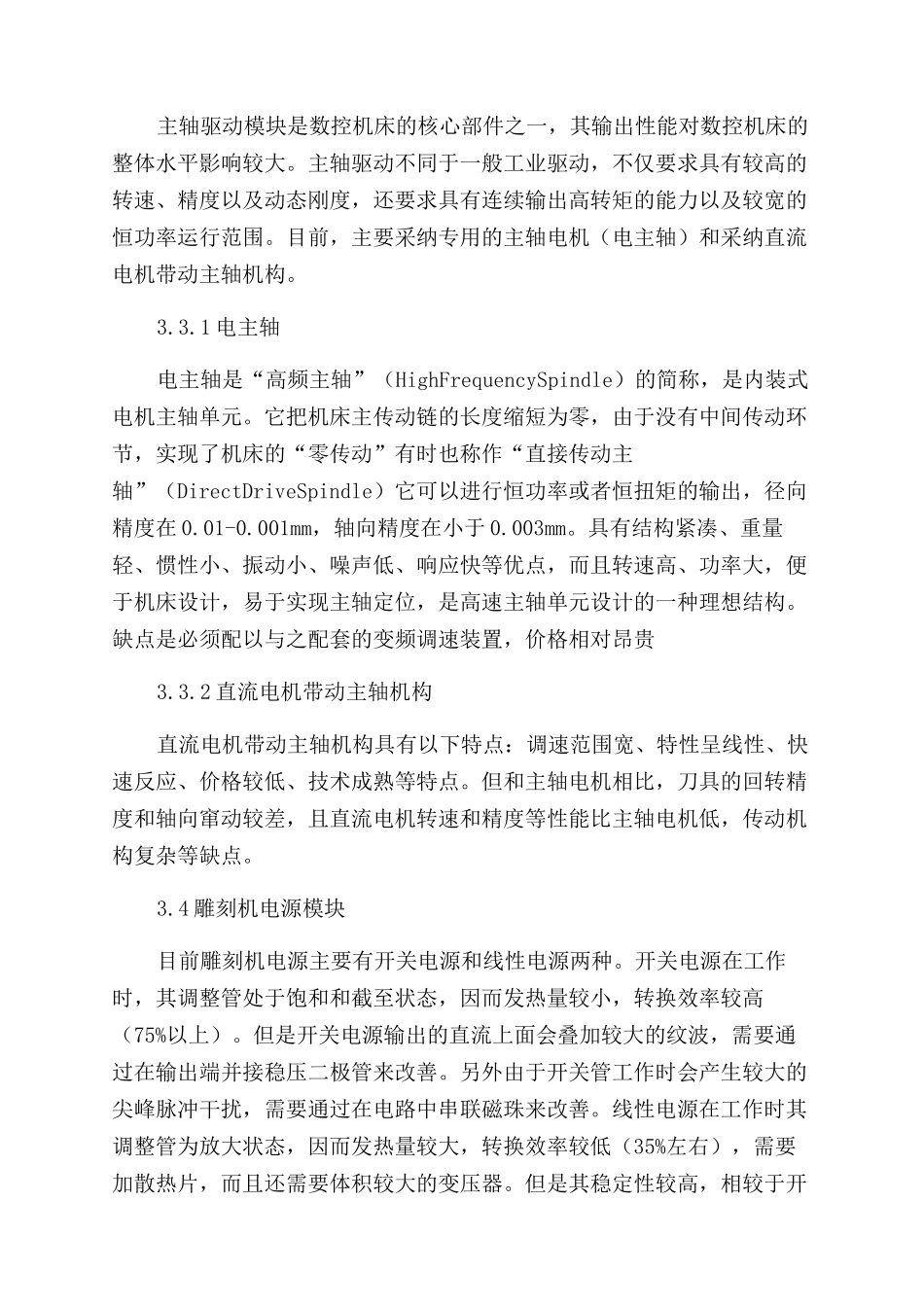

数控雕刻机控制系统讨论及实现【摘要】通过由数控系统执行相应的加工程序代码来控制雕刻机完成雕刻动作，实现了自动化、高效率和高精度的雕刻加工。其既可以应用于金属模具等复杂零件的精密加工，也可以应用于其它非金属加工，如广告传媒、建筑装潢等众多领域，大大的促进了雕刻工业的进展。【关键词】数控雕刻机;控制系统;讨论探讨1.数控雕刻机数控雕刻机就是 CNC 技术和雕刻工艺相结合的产物。作为一类特别的数控机床，他通过数控系统执行相应的加工程序代码来控制雕刻机完成雕刻动作。能方便快捷地在各种软性材料（有机玻璃、双色板、多层板、板材、亚可力、木材、橡胶等）和硬性材料（黄紫铜、铝、不锈钢、钦合金等）上雕刻出逼真、精致、耐久的二维图形、文字及三维立体浮雕。实现了自动化、高效率和高精度的雕刻加工。第一，自动化程度高。整个雕刻过程都是数控雕刻机自动完成的，无需人工操作。第二，产品的尺寸精度高，一致性好。雕刻过程是由计算机控制完成，以达到很高的精度，表面质量批量加工时，产品具有很好的一致性。第三，拓展了雕刻领域。通过执行各种相应的加工代码配合多种刀具，数控雕刻机即可完成浮雕、各种复杂曲面的雕刻加工，提高了雕刻效率。2.数控雕刻机控制系统原理雕刻机的数控系统是一种轨迹控制系统。从本质上讲，是以各运动轴的位移量为控制对象，使各运动轴协调运动的自动控制系统其基本过程为：首先通过雕刻软件将待加工的图形数字化，并生成加工路径信息，通过某种数据传输方式将加工路径信息传输给控制系统然后控制系统根据加工路径信息进行相应的运算及处理，生成控制命令并发送给各运动轴，使某、Y、Z 三坐标轴、雕刻机主轴以及辅助动作协调运动，实现刀具与被加工工件的相对运动，自动完成加工。由此即可雕刻出在雕刻软件中设计的平面、文字或立体图形，实现了自动化的雕刻加工3.数控雕刻机控制系统硬件设计硬件是系统运行的基础，是实现系统控制功能的必要载体，控制系统的优劣直接影响雕刻机的加工性能、工件的加工精度等诸多方面。控制系统的硬件主要由主控制模块、进给驱动系统模块、主轴驱动模块、雕刻机电源模块以及辅助模块五大模块构成。3.1 主控制模块主控制模块是控制系统的核心部分，雕刻加工代码的分析处理、整个雕刻机系统的控制管理都由该模块完成。因此，主控模块的处理速度直接决定着整个雕刻机控制系统的运行速度。主控制模块主要有：以高性能通用 CPU 组成的工控板构成主控制模块、...
