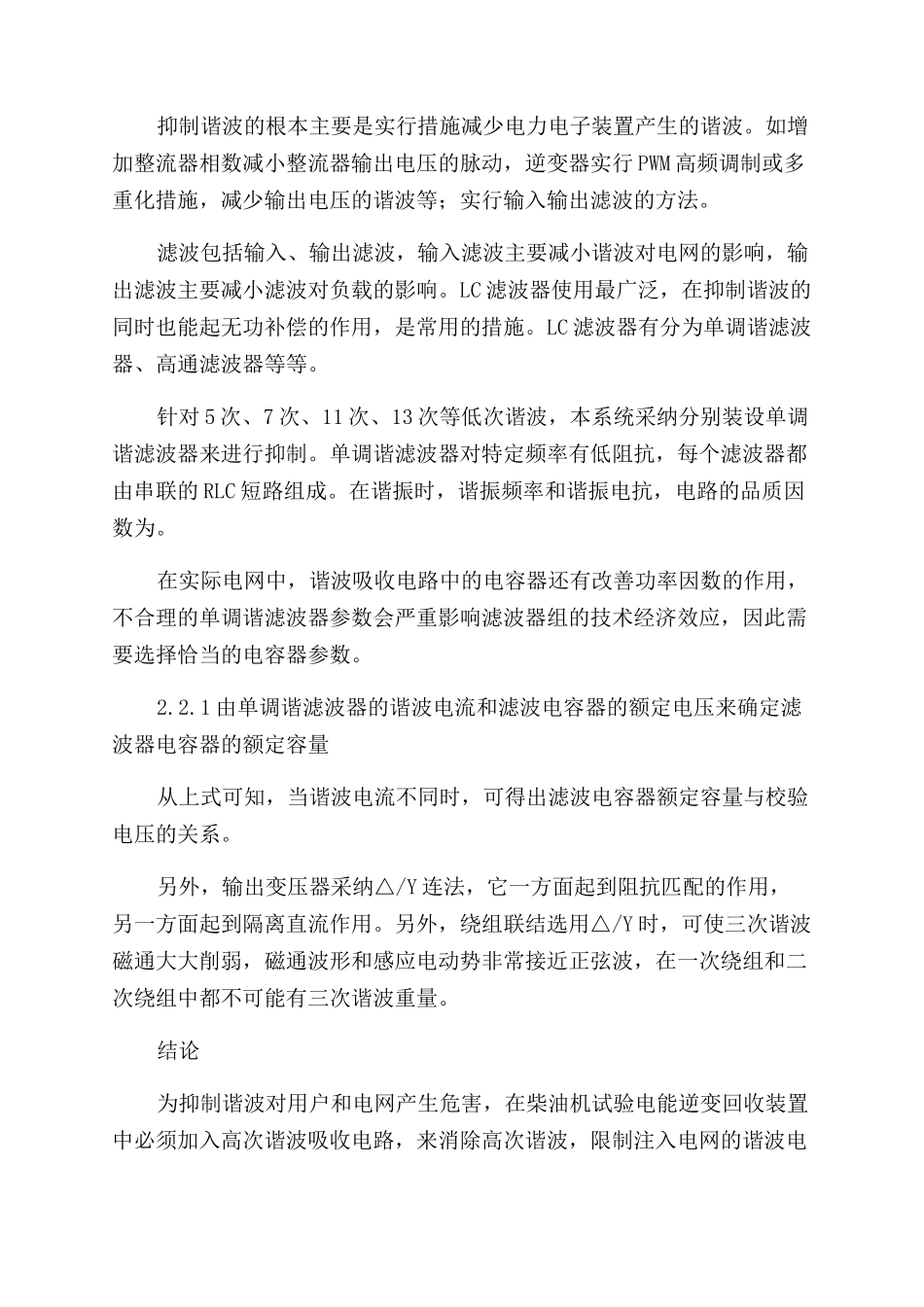

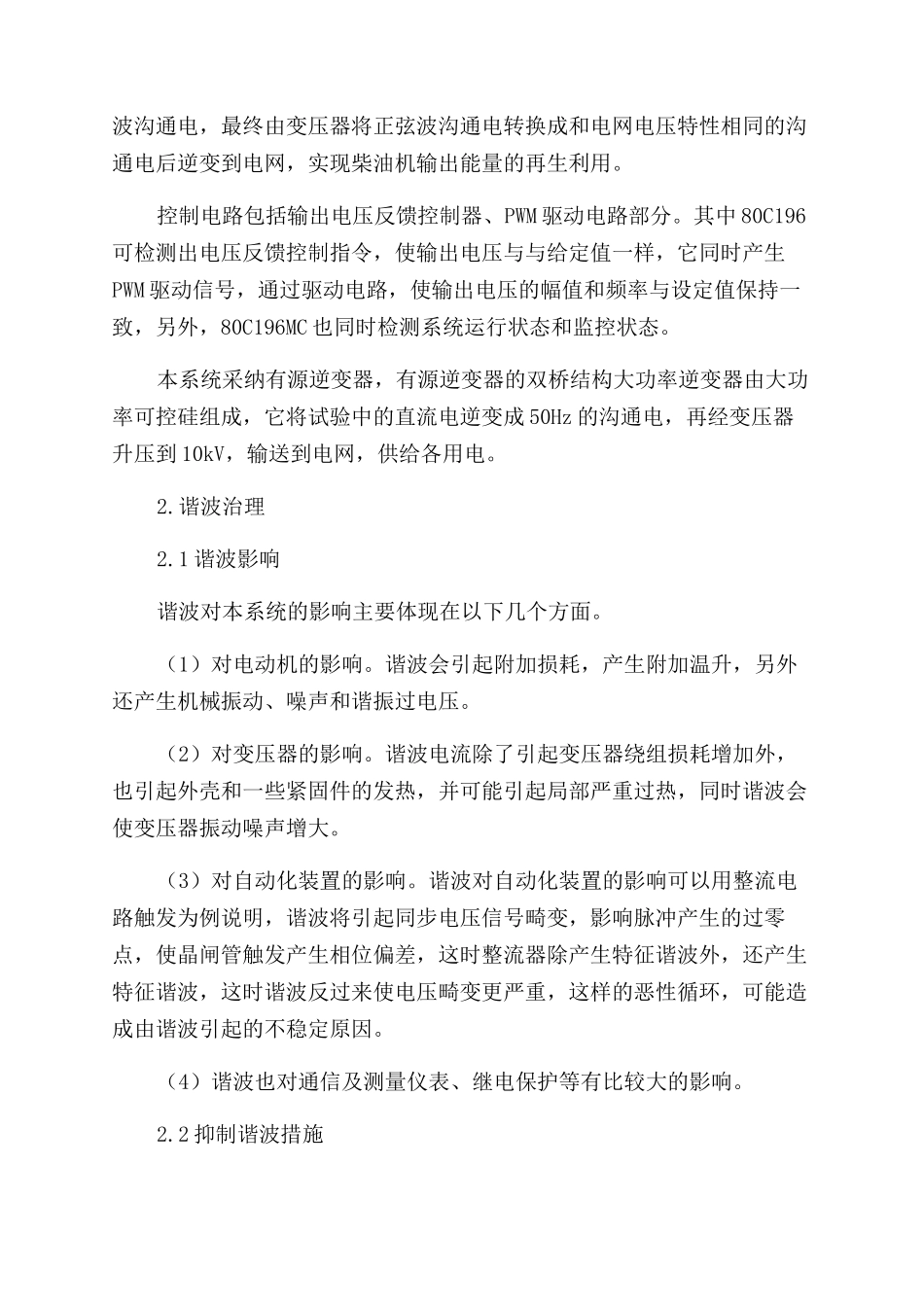

新型变流式柴油机试验电能回收系统的谐波治理讨论摘要：在现有机械式回收系统即采纳原动机拖动发电机发电回收系统的基础上，提出新型变流式柴油机试验电能回收系统，经有源逆变器将试验中的直流电逆变成 50Hz 的沟通电，再由变压器转换成 10kV 高压电，回馈电网。在柴油机试验电能逆变回收装置中必须加入高次谐波吸收电路，来消除一部分高次谐波。在实际电网中，谐波吸收电路中的电容器还有改善功率因数的作用，不合理的单调谐滤波器参数会严重影响滤波器组的技术经济效应，因此需要选择恰当的电容器参数。关键词：电能逆变回收装置；整流器；逆变器；谐波引言当前我国各大、中型企业都把生产过程中的节约能源作为技术改造的重点来抓。对于大中型铁路机车厂，柴油发电机厂，大中型电动机生产企业来说，在生产过程中需要对生产的各种大中型发电机、电动机进行性能试验。该试验以前大多采纳水电阻消耗法，试验中柴油机、电动机所产生的能量全部消耗在水电阻上。整个过程就是消耗能量的过程，不仅浪费能源，同时还消耗了大量的工业用水，非常不环保，加上水电阻极板的更新维护，每年还需要投资大量资金在该设备更新上。假如以绿色工业建筑设计的方法，把这部分能量回收利用起来，转化为电力自给自足或反馈到电网，则可以收到一举多得的好处，就好比为建筑设置了太阳能光伏发电系统一样，即能提供减少自身能源消耗又绿色环保。1.新型柴油机试验电能回收系统组成及原理本系统分为主电路和控制电路两大部分，如图 1 所示。其中主电路由柴油发电机组、不可控整流器、LC 滤波器、PWM 逆变器和变压器组成。柴油机发电机组作为发电设备，所发出的三相沟通电经过不可控整流器整流成为脉动的直流电，经 LC 滤波电路处理后，再通过 PWM 逆变器产生正弦波沟通电，最终由变压器将正弦波沟通电转换成和电网电压特性相同的沟通电后逆变到电网，实现柴油机输出能量的再生利用。控制电路包括输出电压反馈控制器、PWM 驱动电路部分。其中 80C196可检测出电压反馈控制指令，使输出电压与与给定值一样，它同时产生PWM 驱动信号，通过驱动电路，使输出电压的幅值和频率与设定值保持一致，另外，80C196MC 也同时检测系统运行状态和监控状态。本系统采纳有源逆变器，有源逆变器的双桥结构大功率逆变器由大功率可控硅组成，它将试验中的直流电逆变成 50Hz 的沟通电，再经变压器升压到 10kV，输送到电网，供给各用电。2.谐波治理2.1 谐波影响谐波对本系统...
