施工现场临时用电专项施工方案

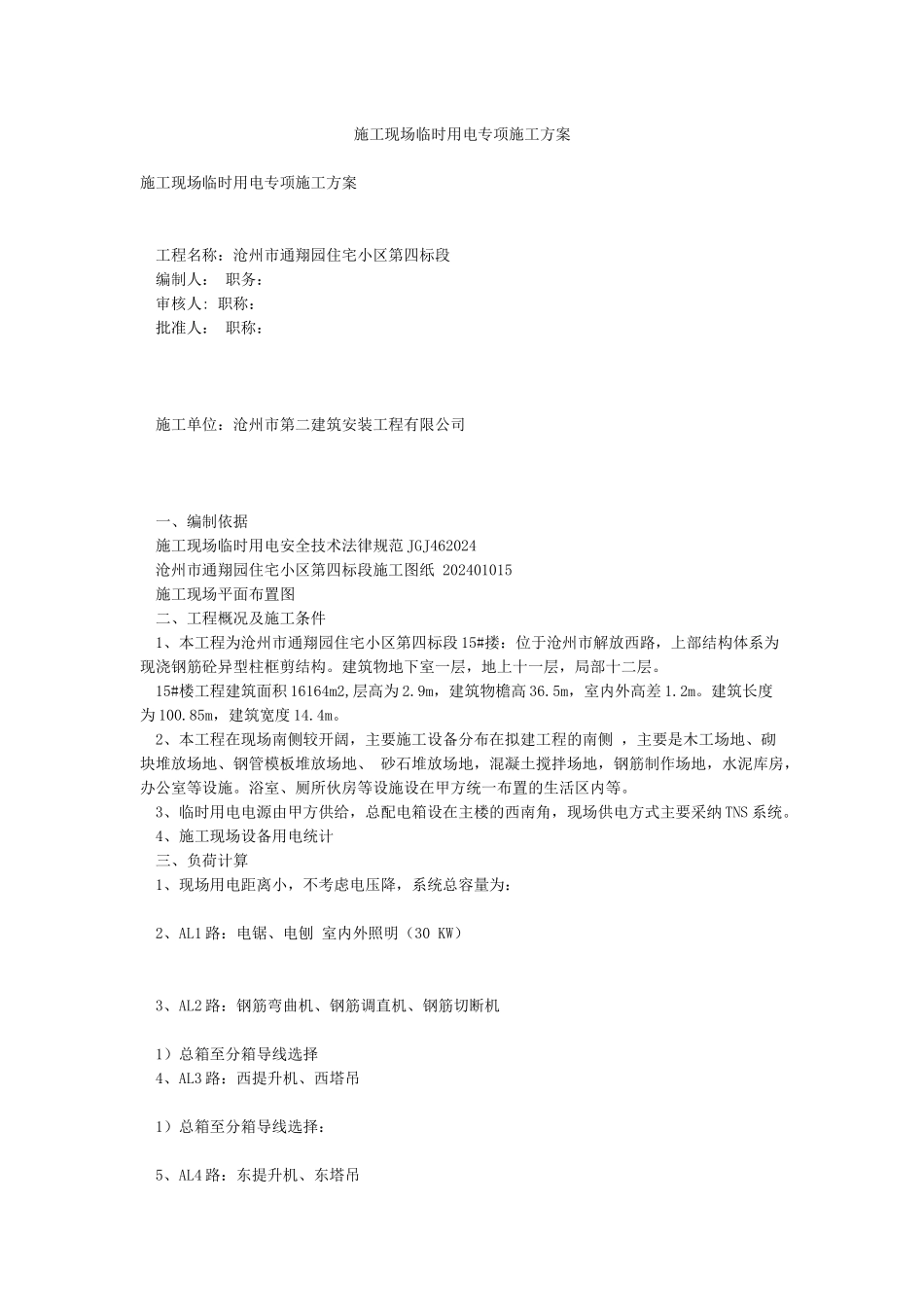

施工现场临时用电专项施工方案施工现场临时用电专项施工方案 工程名称：沧州市通翔园住宅小区第四标段 编制人： 职务： 审核人: 职称： 批准人： 职称： 施工单位：沧州市第二建筑安装工程有限公司 一、编制依据 施工现场临时用电安全技术法律规范 JGJ462024 沧州市通翔园住宅小区第四标段施工图纸 202401015 施工现场平面布置图 二、工程概况及施工条件 1、本工程为沧州市通翔园住宅小区第四标段 15#搂：位于沧州市解放西路，上部结构体系为现浇钢筋砼异型柱框剪结构。建筑物地下室一层，地上十一层，局部十二层。 15#楼工程建筑面积 16164m2,层高为 2.9m，建筑物檐高 36.5m，室内外高差 1.2m。建筑长度为 100.85m，建筑宽度 14.4m。 2、本工程在现场南侧较开阔，主要施工设备分布在拟建工程的南侧 ，主要是木工场地、砌块堆放场地、钢管模板堆放场地、 砂石堆放场地，混凝土搅拌场地，钢筋制作场地，水泥库房，办公室等设施。浴室、厕所伙房等设施设在甲方统一布置的生活区内等。 3、临时用电电源由甲方供给，总配电箱设在主楼的西南角，现场供电方式主要采纳 TNS 系统。 4、施工现场设备用电统计 三、负荷计算 1、现场用电距离小，不考虑电压降，系统总容量为： 2、AL1 路：电锯、电刨 室内外照明（30 KW） 3、AL2 路：钢筋弯曲机、钢筋调直机、钢筋切断机 1）总箱至分箱导线选择 4、AL3 路：西提升机、西塔吊 1）总箱至分箱导线选择： 5、AL4 路：东提升机、东塔吊 同 AL3 路：西提升机、西塔吊导线选择。 查表选用（3×16+2×10）防水电缆软线。 四、安全用电技术措施 本工程根据部颁布标准 JGJ462024，采纳 TNS 系统，实行三级配电两级保护，为了安全用好电，制定如下技术措施： 1、施工现场 TNS 供电系统供电，施工现场总箱中零线做出重复接地后引出一根专用 PE 线，除了总箱外，其它各处不得把 N 线和 PE 线连接，PE 线上不许安装开关和熔断器，也不得把大地兼做 PE 线，PE 线也不得进入漏电保护器，将电气设备的金属外壳与保护零线连接。 2、设置漏电保护器 （1）施工现场的总配电箱和开关箱设置两极漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 （2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。 开关箱处内的漏电保护器其额...
