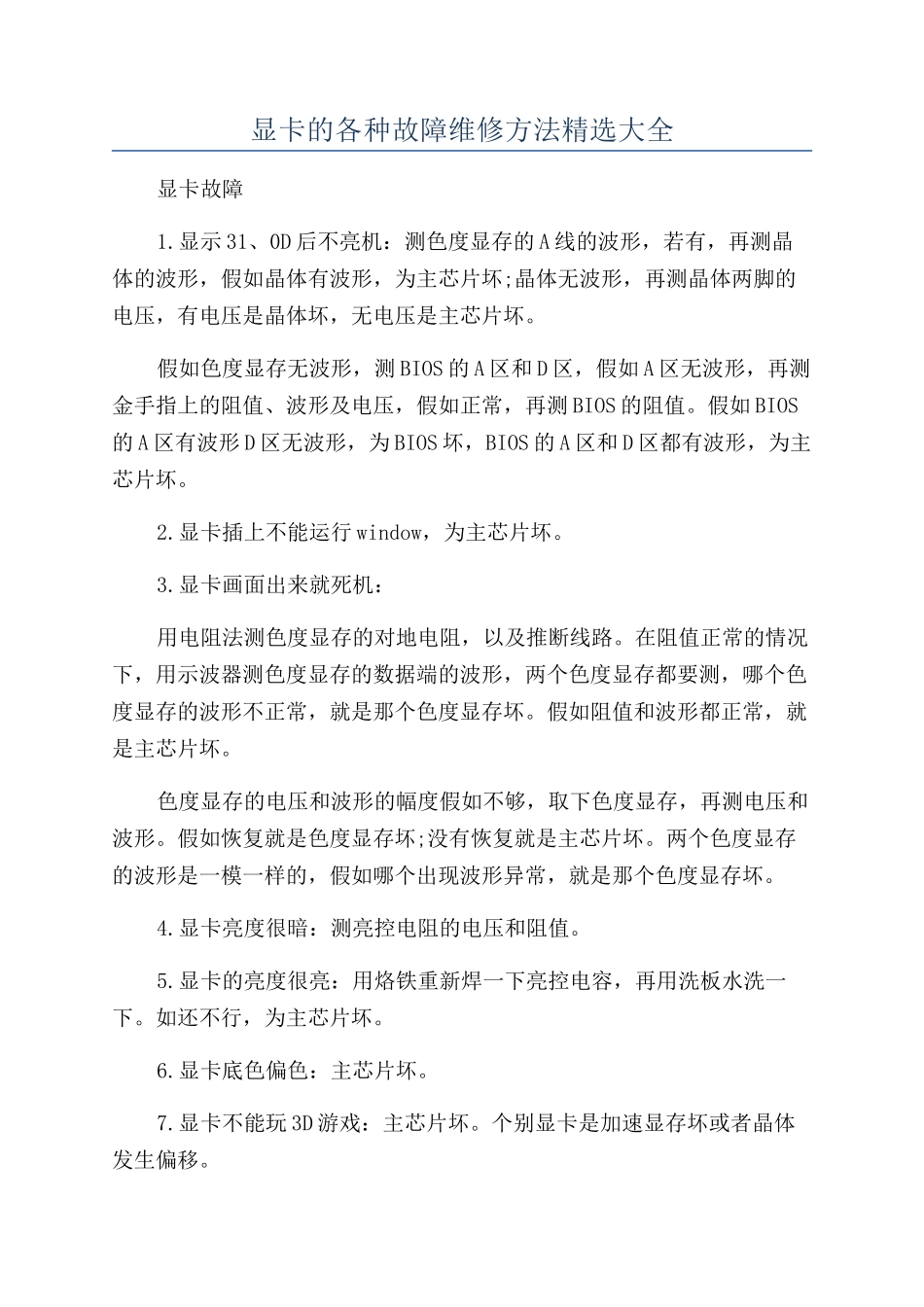

显卡的各种故障维修方法精选大全显卡故障1.显示 31、0D 后不亮机:测色度显存的 A 线的波形,若有,再测晶体的波形,假如晶体有波形,为主芯片坏;晶体无波形,再测晶体两脚的电压,有电压是晶体坏,无电压是主芯片坏。假如色度显存无波形,测 BIOS 的 A 区和 D 区,假如 A 区无波形,再测金手指上的阻值、波形及电压,假如正常,再测 BIOS 的阻值。假如 BIOS的 A 区有波形 D 区无波形,为 BIOS 坏,BIOS 的 A 区和 D 区都有波形,为主芯片坏。2.显卡插上不能运行 window,为主芯片坏。3.显卡画面出来就死机:用电阻法测色度显存的对地电阻,以及推断线路。在阻值正常的情况下,用示波器测色度显存的数据端的波形,两个色度显存都要测,哪个色度显存的波形不正常,就是那个色度显存坏。假如阻值和波形都正常,就是主芯片坏。色度显存的电压和波形的幅度假如不够,取下色度显存,再测电压和波形。假如恢复就是色度显存坏;没有恢复就是主芯片坏。两个色度显存的波形是一模一样的,假如哪个出现波形异常,就是那个色度显存坏。4.显卡亮度很暗:测亮控电阻的电压和阻值。5.显卡的亮度很亮:用烙铁重新焊一下亮控电容,再用洗板水洗一下。如还不行,为主芯片坏。6.显卡底色偏色:主芯片坏。7.显卡不能玩 3D 游戏:主芯片坏。个别显卡是加速显存坏或者晶体发生偏移。9.行、场不同步:先测阻值,推断线路。阻值不正常,线路正常,则再测波形,无波形为主芯片坏;有波形行场控制器坏或者 VGA 头坏。数码卡出现 0D、31 的提示:金手指到显卡主芯片的输入端的任何线路出现问题,都会导致显卡提取信号丢失。主芯片的输入端所有信号出现问题,显卡将不工作。BIOS 的对地电阻在 450-700 之间,信号由金手指输入主芯片,由主芯片发出寻址信号到 BIOS 的 A 区,再由 BIOS 的 D 区发出数据到主芯片,由主芯片处理信号后存到显存。主芯片的输入端包括金手指上的所有线,BIOS 的所有线,这些都是显卡不亮机的主要故障部位。当数码卡出现0D、31 的提示时,显卡不亮机,故障即发生在显卡的输入端。修理的方法是先检测金手指到主芯片输入端的线路,主芯片到 BIOS 的线路,然后用示波器测波形,检测主芯片有无坏。AD 线与 AD 线之间的阻值必须大于 800,AD 线击穿,阻值会偏小。若用万用表测金手指 AD 线对地电阻不正常,测芯片脚对地阻值正常正说明芯片脚到金手指的线路有问题,假如芯片脚不正常,则是芯片坏。测...
