结构加固专项施工组织设计(自编)VIP专享

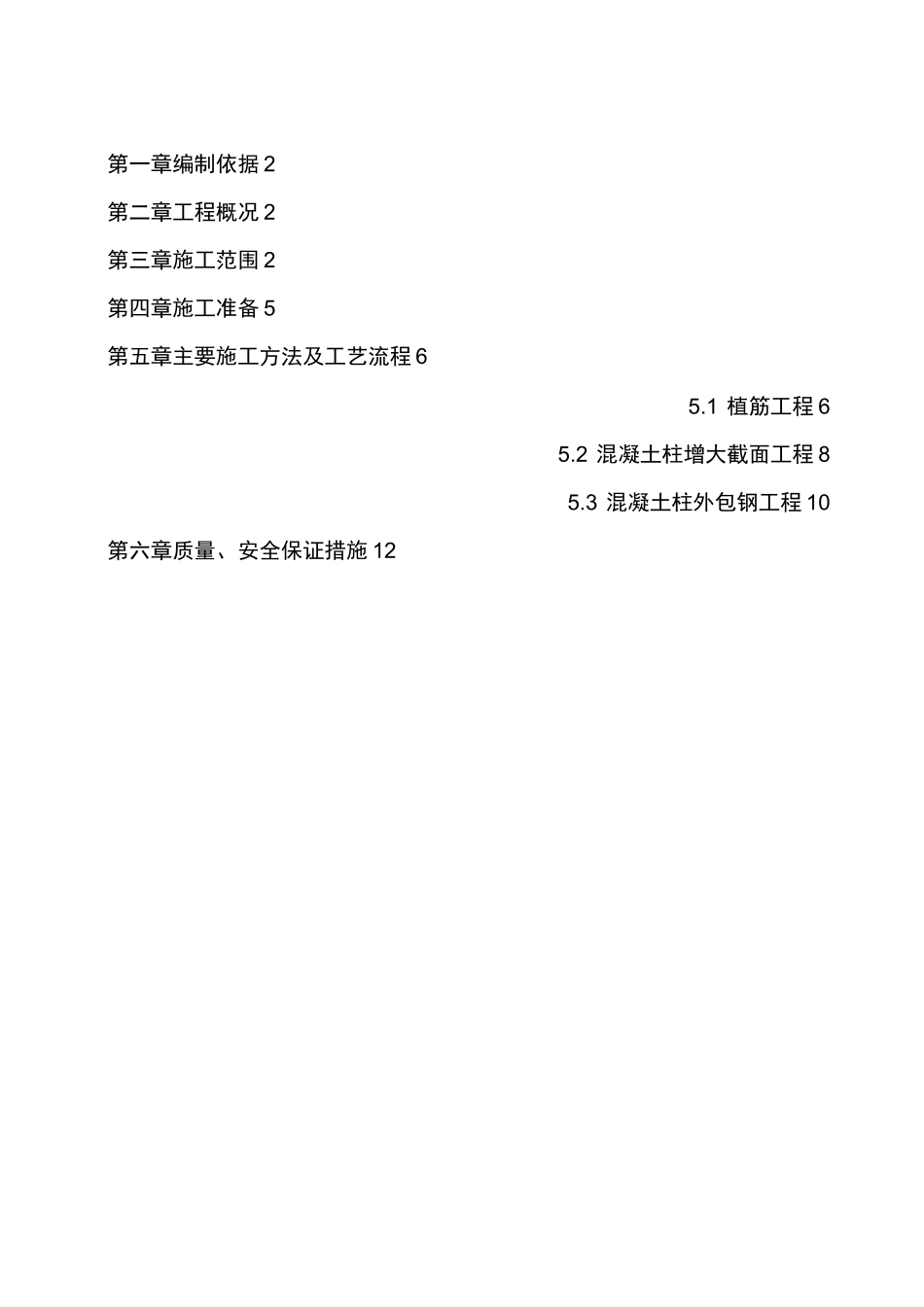

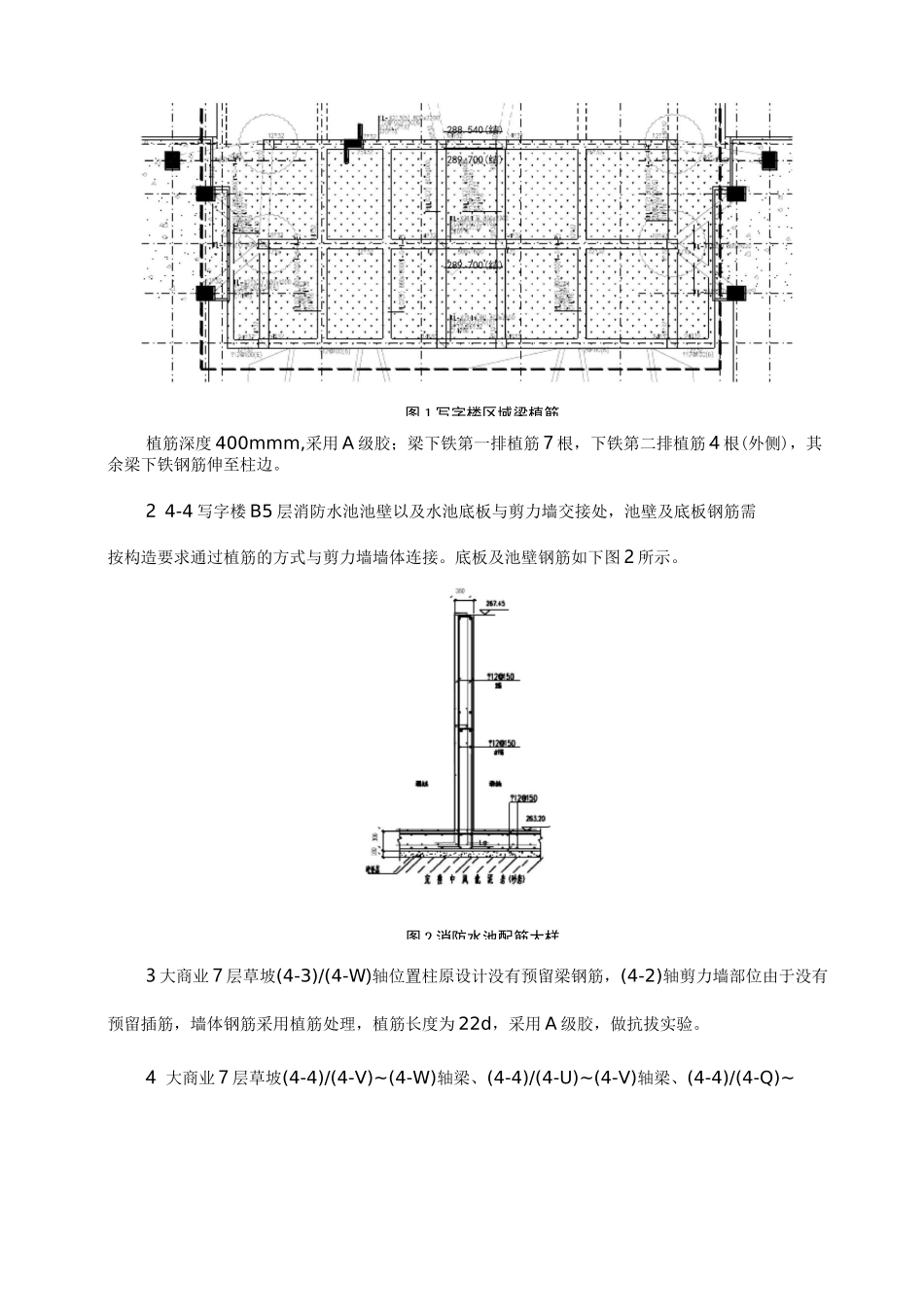

第一章编制依据 2第二章工程概况 2第三章施工范围 2第四章施工准备 5第五章主要施工方法及工艺流程 65.1 植筋工程 65.2 混凝土柱增大截面工程 85.3 混凝土柱外包钢工程 10第六章质量、安全保证措施 12第一章编制依据1《混凝土结构工程施工质量验收规范》(GB50204-2015)。2《建筑结构加固工程施工质量验收规范》(GB50550-2010)3 中渝施工图纸、设计变更、技术洽商单第二章工程概况中渝•国际都会(4#地块)项目总承包工程是一座包括大型商业、写字楼、中型商业、地下交通与车库、风情大道等在内的高标准大型城市综合体。本工程地块南北长约 404m、东西宽约 210m,由 5 层地下室、裙楼和两栋 37 层写字楼组成，总建筑面积约 74 万朮地下室建筑面积：5 万平方米，地上分为大商业(4-1A-a1、4-1A-a2、4-1A-a3)、超高层办公楼(4-3C、4-4D)和中型商业(4-2B),大型商业约 15 万平米，中型商业约 2.7万平米，办公楼约 22 万平米(两栋)。由于本工程在施工过程中设计变更较多，写字楼及大商业相应区域需采取加固措施且需加固的区域及点位相当分散、加固形式多样，包括植筋、混凝土柱增大截面、混凝土柱外包钢等，故编制此方案用以指导现场施工，若后续出现其他加固形式，需另行补充。第三章施工范围1 写字楼区域 B1 层 4-G〜4-F/4-25〜4-30 区域由于设计变更 01-06-C2-053 取消 6 根柱子，相应首层梁截面及配筋修改，KL-X213 由 800x1600mm 改为 800x2200mm,梁底筋增加为 25①32,KL-X214 由 800x1000mm 改为 800x2200mm,梁底筋增加为 32①32。由于柱混凝土已浇筑完毕，KL-X213、KL-X214 底筋需在支座处做植筋处理，如下图 1 云线所示植筋深度 400mmm,采用 A 级胶；梁下铁第一排植筋 7 根，下铁第二排植筋 4 根(外侧)，其余梁下铁钢筋伸至柱边。2 4-4 写字楼 B5 层消防水池池壁以及水池底板与剪力墙交接处，池壁及底板钢筋需按构造要求通过植筋的方式与剪力墙墙体连接。底板及池壁钢筋如下图 2 所示。3 大商业 7 层草坡(4-3)/(4-W)轴位置柱原设计没有预留梁钢筋，(4-2)轴剪力墙部位由于没有预留插筋，墙体钢筋采用植筋处理，植筋长度为 22d，采用 A 级胶，做抗拔实验。4 大商业 7 层草坡(4-4)/(4-V)~(4-W)轴梁、(4-4)/(4-U)~(4-V)轴梁、(4-4)/(4-Q)~图 1 写字楼区域梁植筋图 2 消防水池配筋大样•4磁(4-Q)+4.15m 段梁采用植筋加固处理，如下图 35 大商业 7 层变更(S-A-032)后，在...
