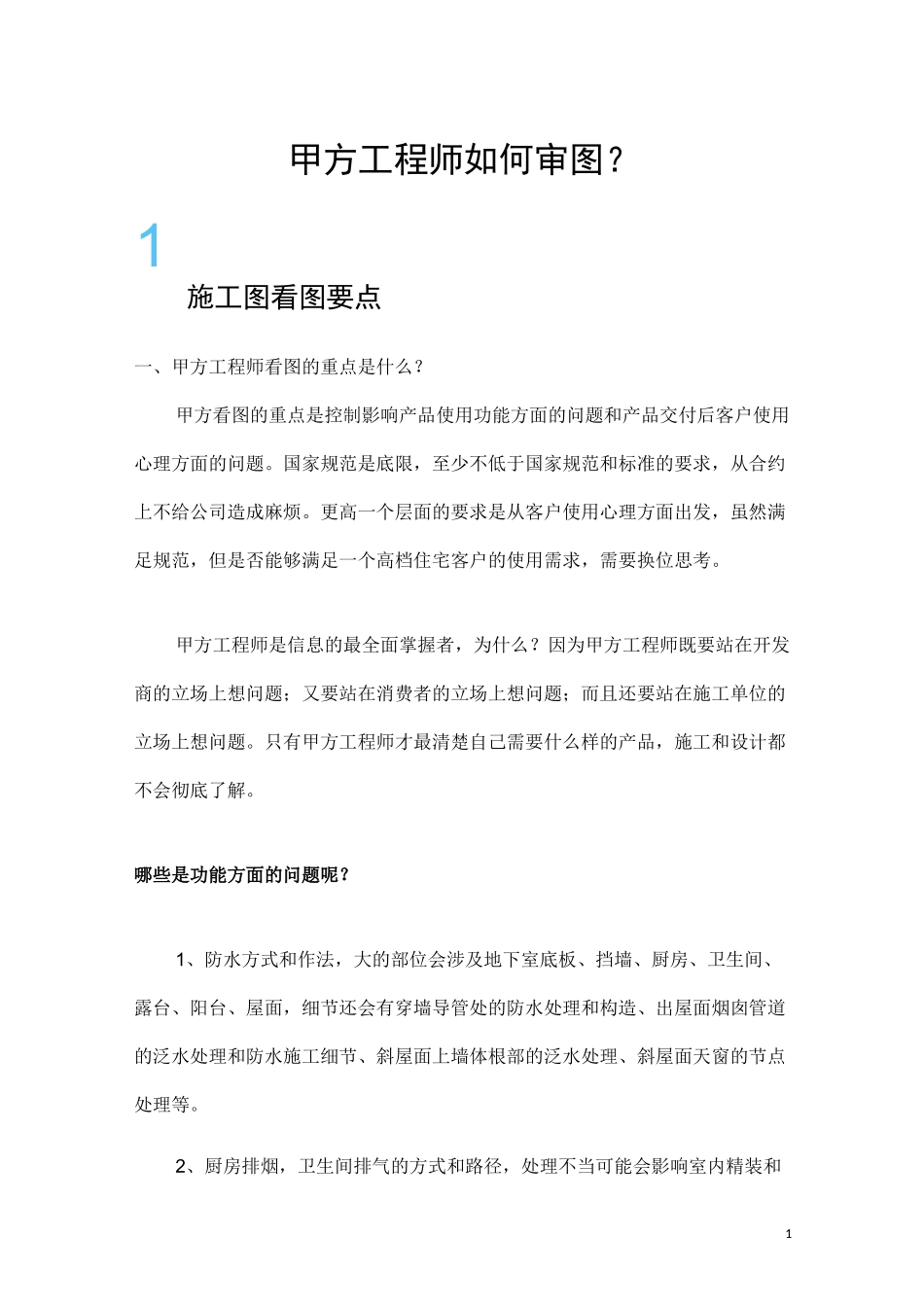

1甲方工程师如何审图？1施工图看图要点一、甲方工程师看图的重点是什么？甲方看图的重点是控制影响产品使用功能方面的问题和产品交付后客户使用心理方面的问题。国家规范是底限，至少不低于国家规范和标准的要求，从合约上不给公司造成麻烦。更高一个层面的要求是从客户使用心理方面出发，虽然满足规范，但是否能够满足一个高档住宅客户的使用需求，需要换位思考。甲方工程师是信息的最全面掌握者，为什么？因为甲方工程师既要站在开发商的立场上想问题；又要站在消费者的立场上想问题；而且还要站在施工单位的立场上想问题。只有甲方工程师才最清楚自己需要什么样的产品，施工和设计都不会彻底了解。哪些是功能方面的问题呢？1、防水方式和作法，大的部位会涉及地下室底板、挡墙、厨房、卫生间、露台、阳台、屋面，细节还会有穿墙导管处的防水处理和构造、出屋面烟囱管道的泛水处理和防水施工细节、斜屋面上墙体根部的泛水处理、斜屋面天窗的节点处理等。2、厨房排烟，卫生间排气的方式和路径，处理不当可能会影响室内精装和2外立面效果。3、楼梯平台及梯段净高对使用的影响，仔细阅读强规的要求。4、门窗开启方式和方向，门窗执手设置高度对使用的影响。5、门窗洞口结构、保温、铝合金门窗安装大样，窗的节点，门的节点必须明确。6、楼梯梯步高宽，楼梯、室内外过道的净宽，仔细阅读住宅设计规范，底限是尺度是多少，舒适尺度是多少在审图前都应该清楚地知道。7、露、阳台的排水功能，这块因为与建筑立面关系很大，一般由土建工程师来控制，暖通工程师作技术支持。8、屋面天沟和落水口定位与立面的关系。9、楼梯栏杆、露阳台栏杆的高度，可踏面的高度及部位的要求。10、斜屋面局部层高对视觉和使用心理的影响。11、窗洞上口标高对视觉和使用心理的影响。12、窗台高度对视觉和使用心理的影响，这部分经常出问题的地方是在一层小斜屋面根部与二层窗台墙体交接部位。看图时首先需搞清楚屋面建筑构造厚度、该处窗台线或腰线的高度，明确了构造和立面造型的需要后才知道此处窗台至少要多高才能满足立面的要求。13、风机盘管、水平管道走向布置的位置对精装和房间净高的影响需作完善的二次设计才能实施，而且这个二次设计和固化工作应该是在主体结构施工前，保证主体阶段安装的预留预埋与后期实施方案的统一。这一深化设计与电气控制3和电源的点位关系也非常大，暖通深化完了千万别忘了电气专业。14、在保证系统正常运行的前提下，暖通管道尽量在管井处...
