混凝土空心板施工方案

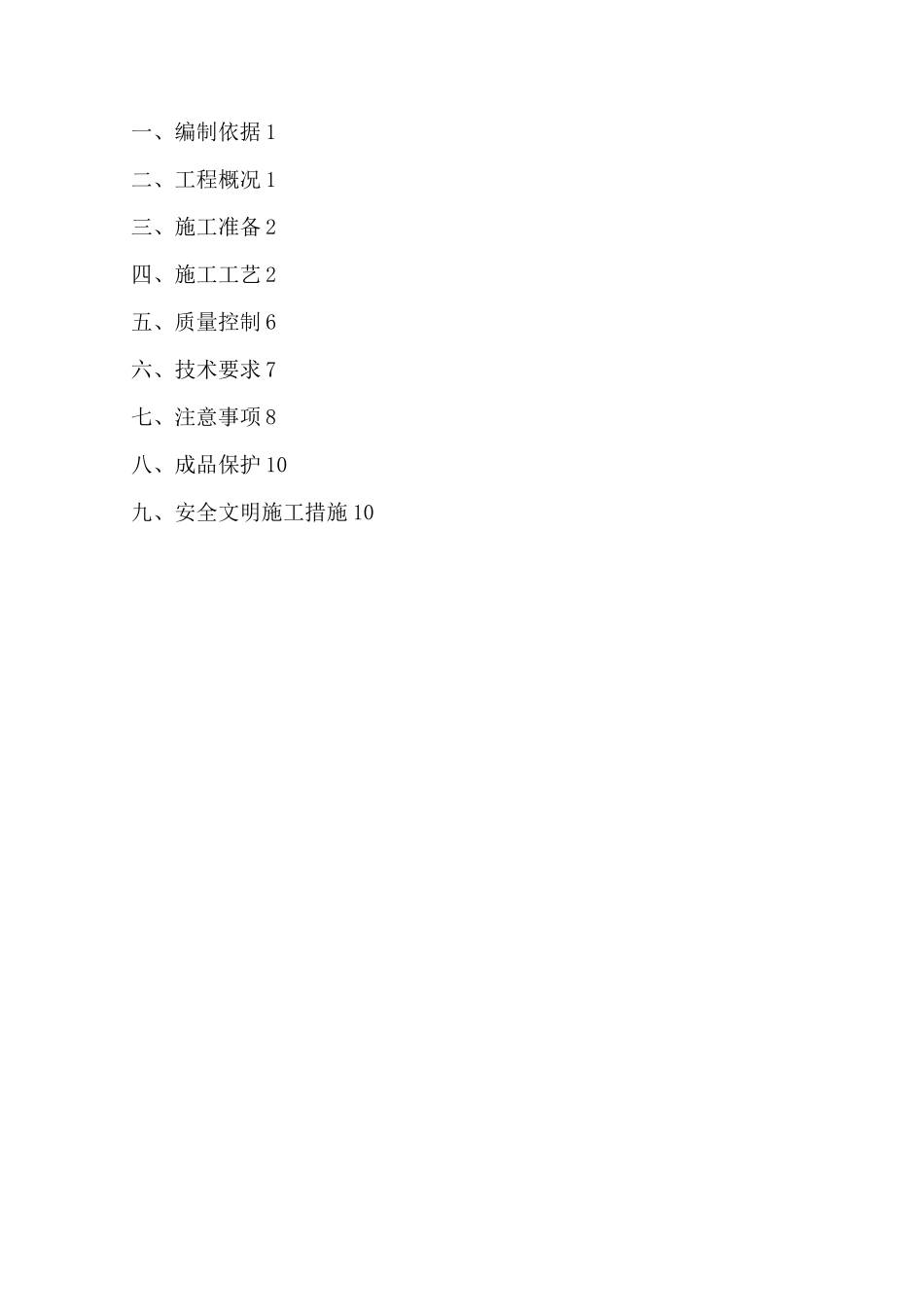

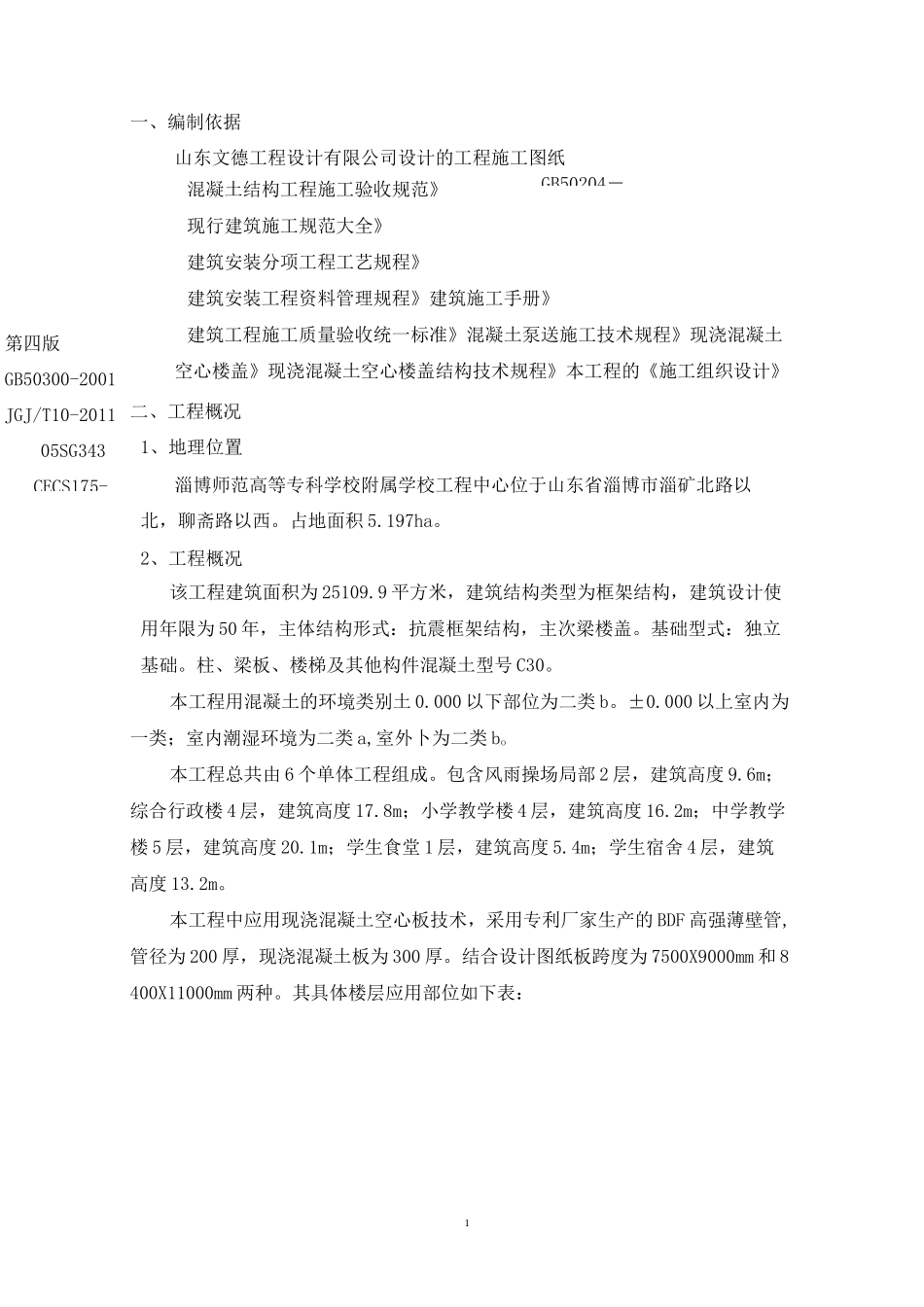

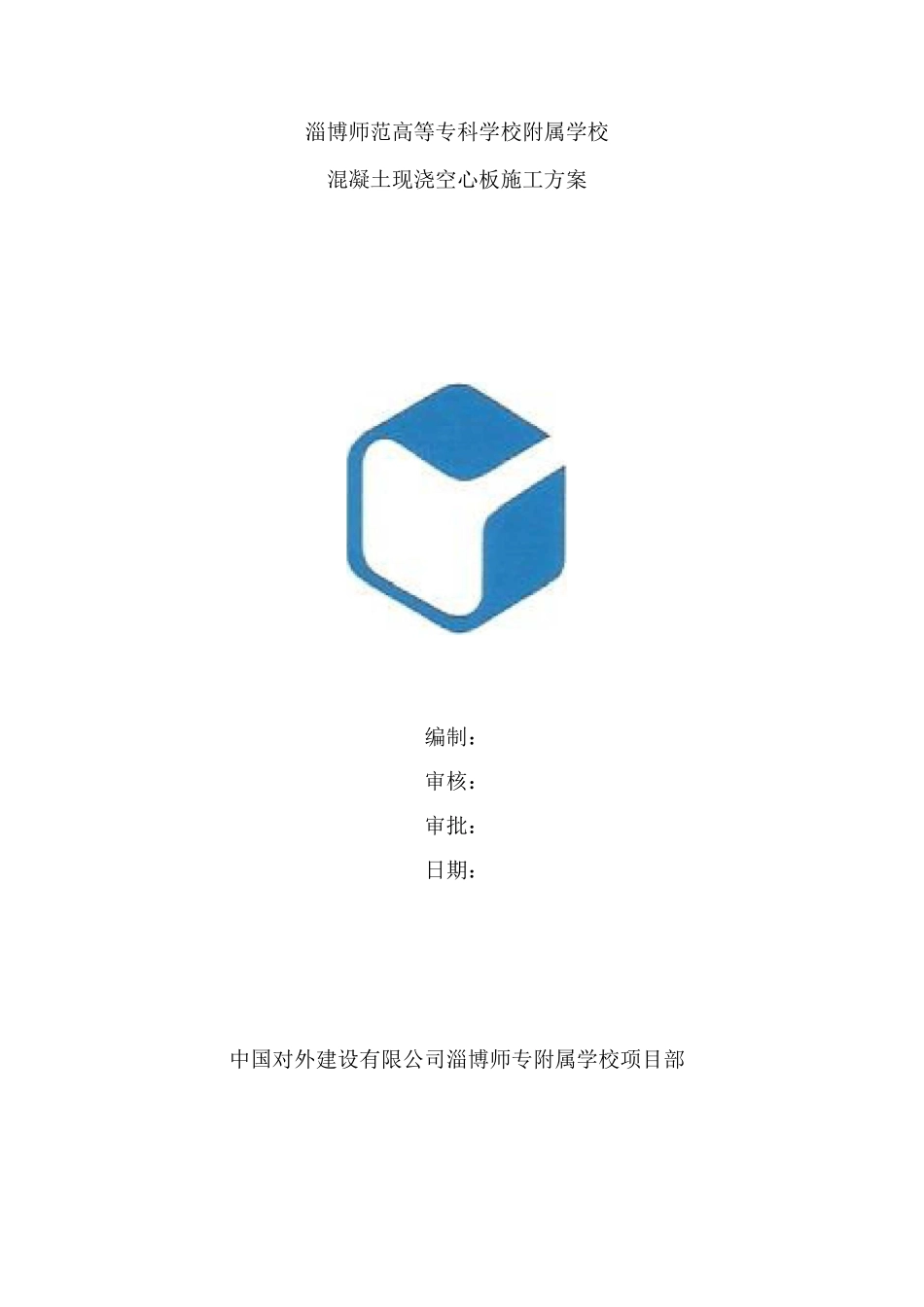

淄博师范高等专科学校附属学校混凝土现浇空心板施工方案编制：审核：审批：日期：中国对外建设有限公司淄博师专附属学校项目部一、编制依据 1二、工程概况 1三、施工准备 2四、施工工艺 2五、质量控制 6六、技术要求 7七、注意事项 8八、成品保护 10九、安全文明施工措施 101GB50204－第四版GB50300-2001JGJ/T10-201105SG343CECS175-一、编制依据山东文德工程设计有限公司设计的工程施工图纸混凝土结构工程施工验收规范》现行建筑施工规范大全》建筑安装分项工程工艺规程》建筑安装工程资料管理规程》建筑施工手册》建筑工程施工质量验收统一标准》混凝土泵送施工技术规程》现浇混凝土空心楼盖》现浇混凝土空心楼盖结构技术规程》本工程的《施工组织设计》二、工程概况1、地理位置淄博师范高等专科学校附属学校工程中心位于山东省淄博市淄矿北路以北，聊斋路以西。占地面积 5.197ha。2、工程概况该工程建筑面积为 25109.9 平方米，建筑结构类型为框架结构，建筑设计使用年限为 50 年，主体结构形式：抗震框架结构，主次梁楼盖。基础型式：独立基础。柱、梁板、楼梯及其他构件混凝土型号 C30。本工程用混凝土的环境类别土 0.000 以下部位为二类 b。±0.000 以上室内为一类；室内潮湿环境为二类 a,室外卜为二类 bo本工程总共由 6 个单体工程组成。包含风雨操场局部 2 层，建筑高度 9.6m；综合行政楼 4 层，建筑高度 17.8m；小学教学楼 4 层，建筑高度 16.2m；中学教学楼 5 层，建筑高度 20.1m；学生食堂 1 层，建筑高度 5.4m；学生宿舍 4 层，建筑高度 13.2m。本工程中应用现浇混凝土空心板技术，采用专利厂家生产的 BDF 高强薄壁管,管径为 200 厚，现浇混凝土板为 300 厚。结合设计图纸板跨度为 7500X9000mm 和 8400X11000mm 两种。其具体楼层应用部位如下表：2空舷管大样图单体工程名称楼板标高楼板厚度小学教学楼3.75m、7.55m、9.35m、15.15m300中学教学楼3.85m、7.75m、9.65m、15.55m、19.45m300风雨操场4.74m、8.65m300行政楼9.65m300三、施工准备熟悉规范、图纸、图集，对图纸中存在的问题请设计人员给予明确解答，尽量在施工前将问题落实。加强对施工方案的学习，充分了解整个施工工艺流程。进行三级技术交底，在正式施工前进行逐级技术交底，即技术负责人一施工管理人员一施工班组长一操作工人。交底内容包括工程概况，进度质量目标，技术操作要领及注意事项，安全防护，成品保护。现场...
