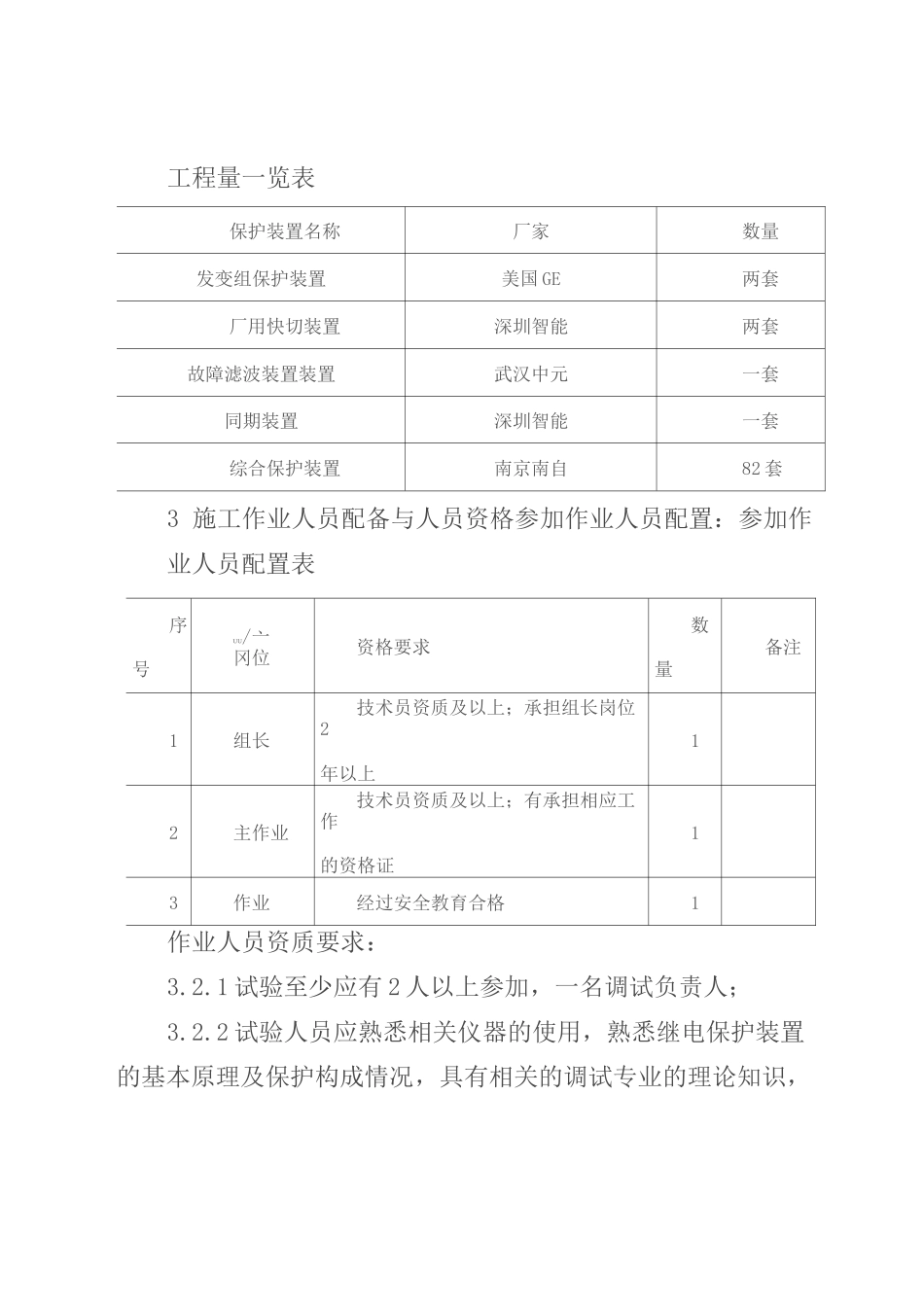

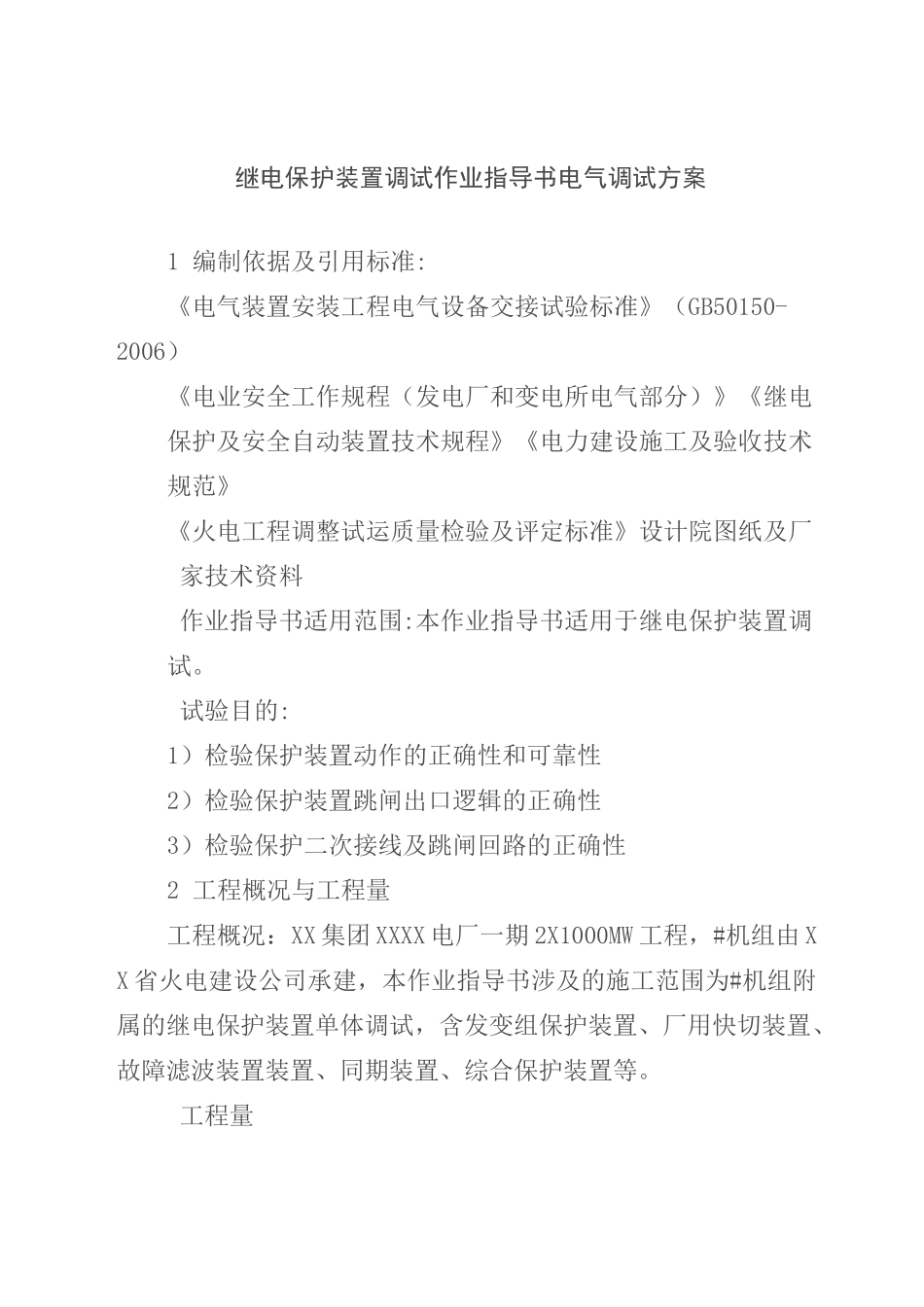

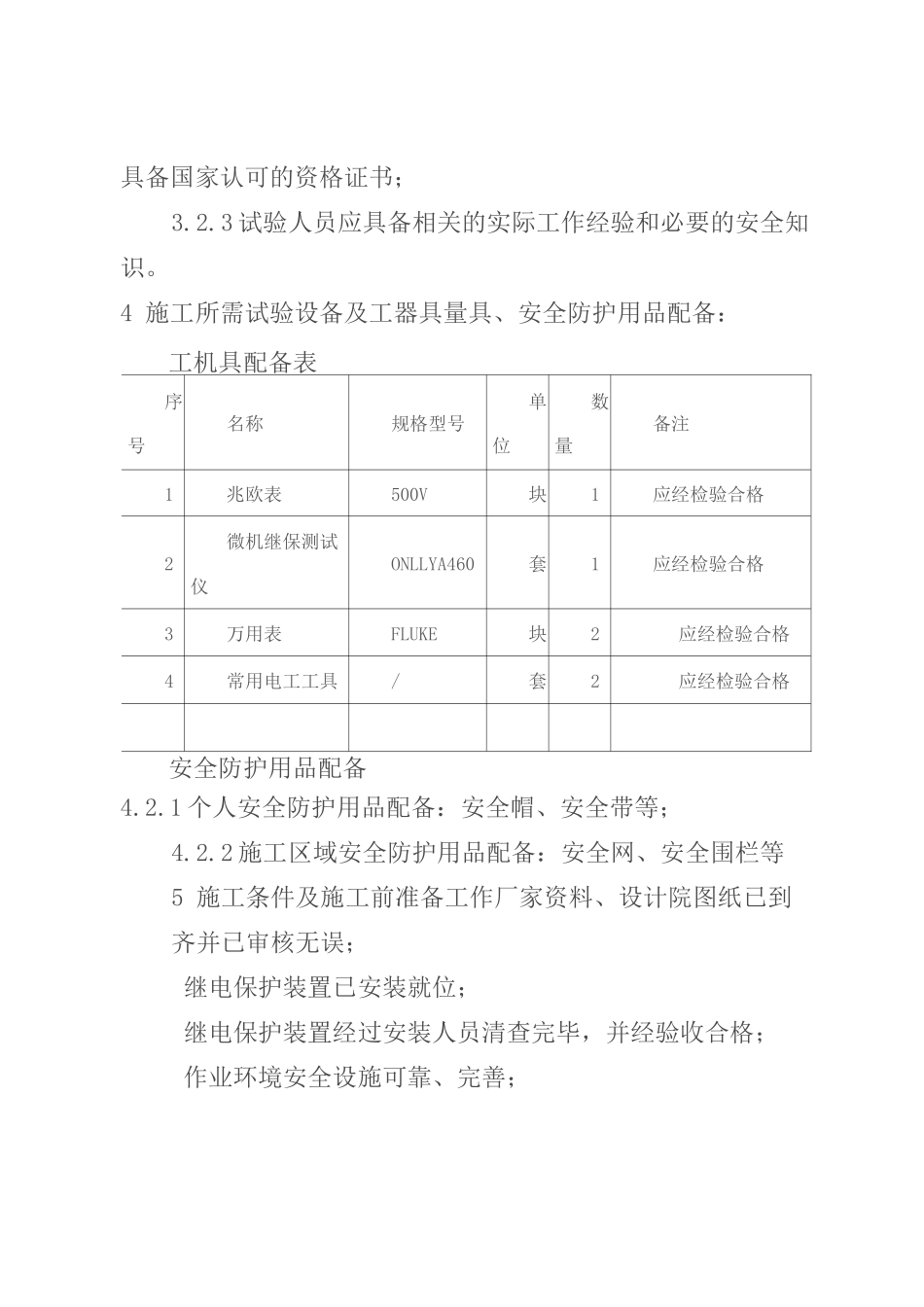

继电保护装置调试作业指导书电气调试方案1 编制依据及引用标准:《电气装置安装工程电气设备交接试验标准》（GB50150-2006）《电业安全工作规程（发电厂和变电所电气部分）》《继电保护及安全自动装置技术规程》《电力建设施工及验收技术规范》《火电工程调整试运质量检验及评定标准》设计院图纸及厂家技术资料作业指导书适用范围:本作业指导书适用于继电保护装置调试。试验目的:1）检验保护装置动作的正确性和可靠性2）检验保护装置跳闸出口逻辑的正确性3）检验保护二次接线及跳闸回路的正确性2 工程概况与工程量工程概况：XX 集团 XXXX 电厂一期 2X1000MW 工程，#机组由 XX 省火电建设公司承建，本作业指导书涉及的施工范围为#机组附属的继电保护装置单体调试，含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。工程量工程量一览表保护装置名称厂家数量发变组保护装置美国 GE两套厂用快切装置深圳智能两套故障滤波装置装置武汉中元一套同期装置深圳智能一套综合保护装置南京南自82 套3 施工作业人员配备与人员资格参加作业人员配置：参加作业人员配置表序号UU/亠冈位资格要求数量备注1组长技术员资质及以上；承担组长岗位2年以上12主作业技术员资质及以上；有承担相应工作的资格证13作业经过安全教育合格1作业人员资质要求：3.2.1 试验至少应有 2 人以上参加，一名调试负责人；3.2.2 试验人员应熟悉相关仪器的使用，熟悉继电保护装置的基本原理及保护构成情况，具有相关的调试专业的理论知识，具备国家认可的资格证书；3.2.3 试验人员应具备相关的实际工作经验和必要的安全知识。4 施工所需试验设备及工器具量具、安全防护用品配备：工机具配备表序号名称规格型号单位数量备注1兆欧表500V块1应经检验合格2微机继保测试仪ONLLYA460套1应经检验合格3万用表FLUKE块2应经检验合格4常用电工工具/套2应经检验合格安全防护用品配备4.2.1 个人安全防护用品配备：安全帽、安全带等；4.2.2 施工区域安全防护用品配备：安全网、安全围栏等5 施工条件及施工前准备工作厂家资料、设计院图纸已到齐并已审核无误；继电保护装置已安装就位；继电保护装置经过安装人员清查完毕，并经验收合格；作业环境安全设施可靠、完善；试验电源应准备好，照明充足。6 作业程序、方法及要求作业程序流程图（略）试验项目：6.2.1 保护装置绝缘检查6.2.2 保护装置通电检查6.2.3 保护装置逻辑功能试验6.2.4 保护开入开出量...
