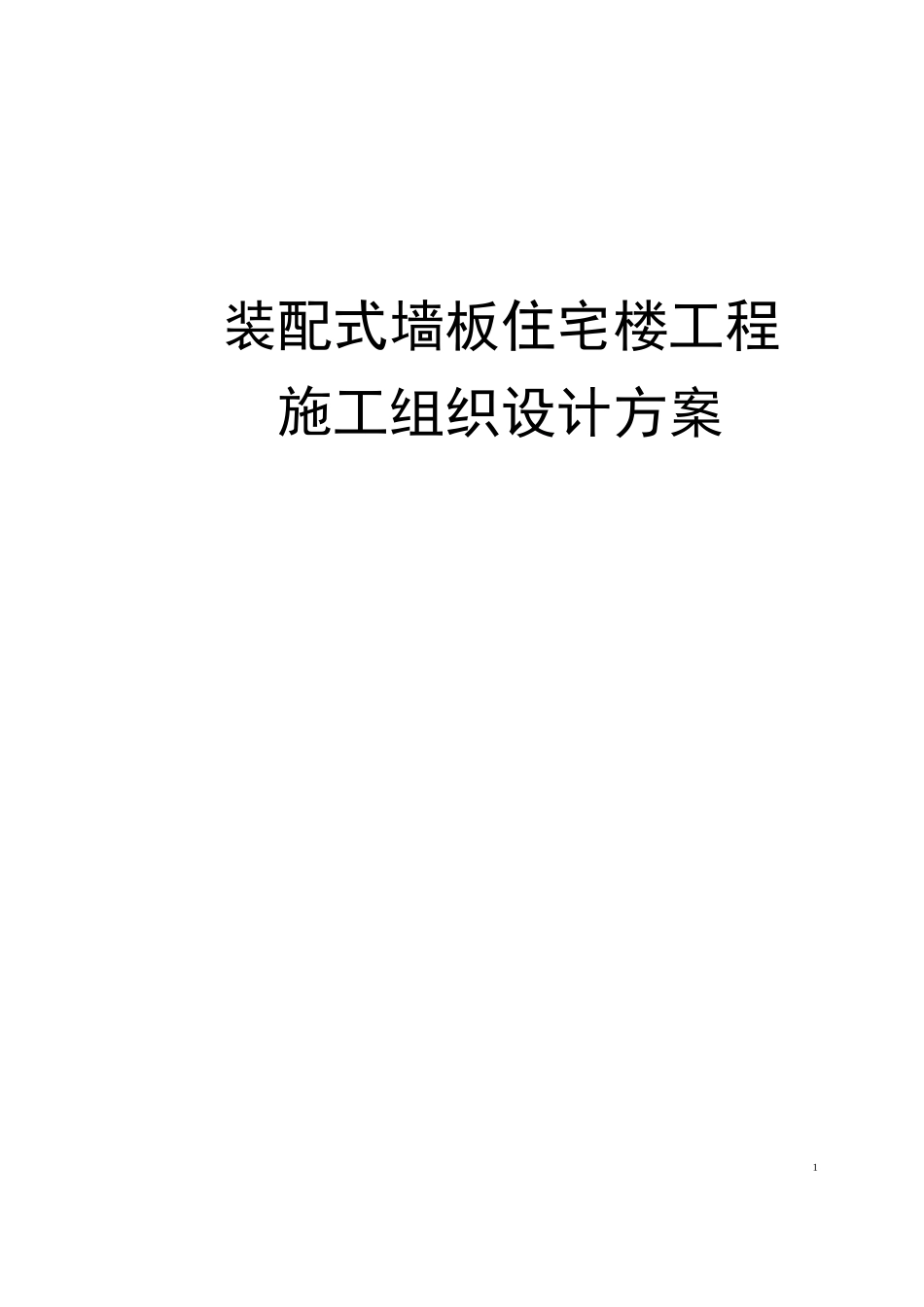

装配式墙板住宅楼工程施工组织设计方案

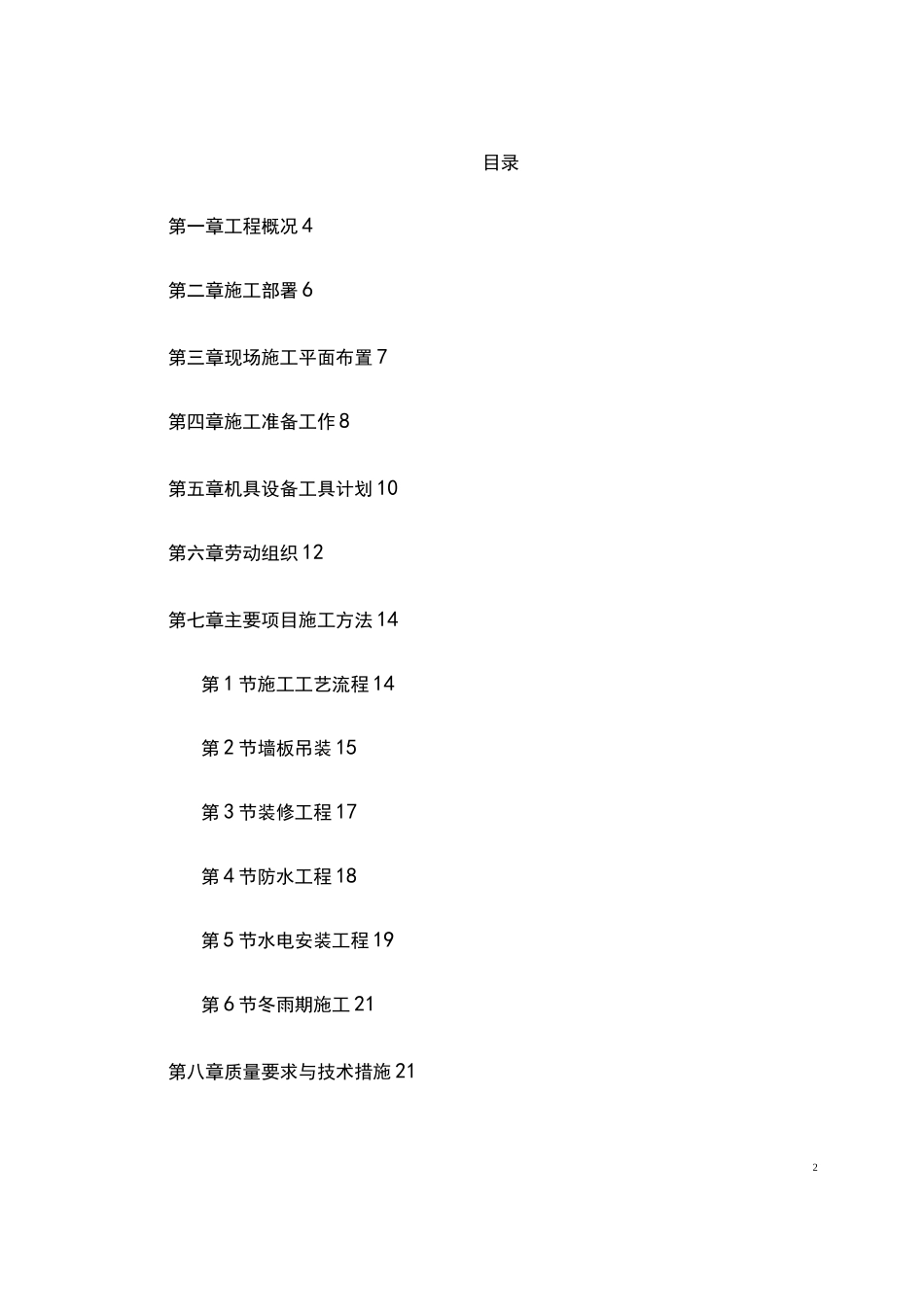

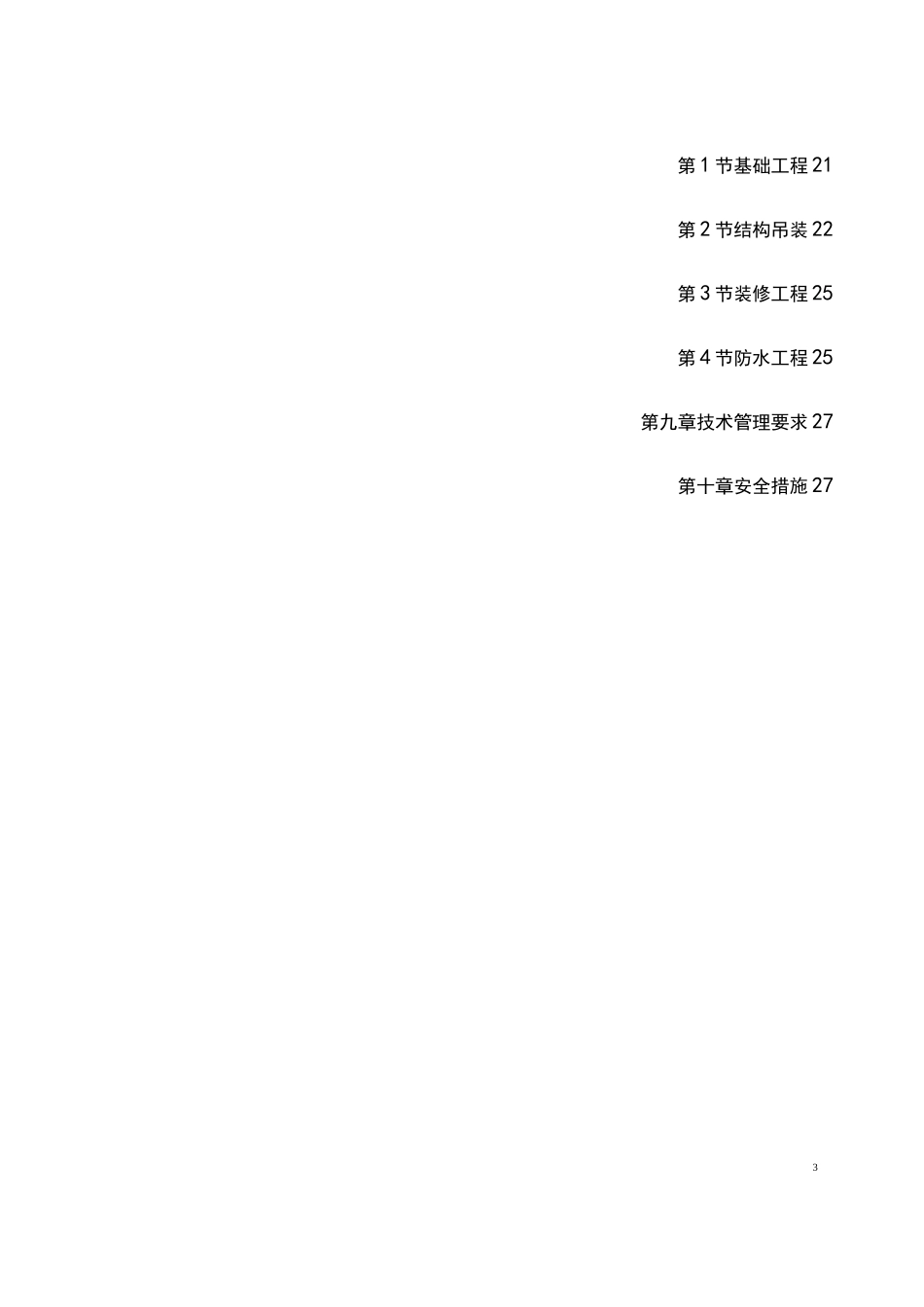

1装配式墙板住宅楼工程施工组织设计方案2目录第一章工程概况 4第二章施工部署 6第三章现场施工平面布置 7第四章施工准备工作 8第五章机具设备工具计划 10第六章劳动组织 12第七章主要项目施工方法 14第 1 节施工工艺流程 14第 2 节墙板吊装 15第 3 节装修工程 17第 4 节防水工程 18第 5 节水电安装工程 19第 6 节冬雨期施工 21第八章质量要求与技术措施 213第 1 节基础工程 21第 2 节结构吊装 22第 3 节装修工程 25第 4 节防水工程 25第九章技术管理要求 27第十章安全措施 274第一章工程概况本工程是在已建的某居民小区内新建的一幢四单元六层装配式墙板住宅楼，建筑面积 3845m2，占地面积 640.8m2。全楼东西长 64.02m,南北宽10.02m，其前后两个进深均为 4.80m,开间有 3.30m、2.70m 两种。层高2.90m，室内净高 2.79m。本工程采用的单元组合为甲—乙—乙—甲,全楼可供 72 户使用,共有三种户型：一室户 12 户,二室户 48 户,三室户 12 户。多数住户有一个明厅、暗厕所、阳台、壁厨（吊柜）,厕所内有拖布池,厨房内有管道煤气、洗菜池、碗具架等。基础埋深 2.5m，采用砖砌条形基础，在十字、丁字、四角交叉处设有 C20 钢筋混凝土柱，上部插筋 2$16 通过±0.000 以下钢筋混凝土圈梁露出地面 850mm,下部落在混凝土柱脚上。±0.000 地面下设有 360mm 高的钢筋混凝土圈梁。首层地面在房心回填土、灰土垫层上做 6cm 厚现浇混凝土，随打随抹地面，其他楼地面均在预制厂做好。±0.000 以上各种吊装构件规格 110 种，分七大类共计 1632 块(包括烟、风道)，其中主要构件外墙板(W)采用 28cm 厚的加气混凝土与钢筋混凝土复合板，吊5装规格 15 种，其中板最重为 4.15t,内墙板(N)为 14cm 厚 C20 普通钢筋混凝土板，吊装规格 31 种，板最重为 4.5t;楼板(L)为单向预应力 11cm 厚的实心钢筋混凝土板，板最重为 4.4t(无阳台房间每间一块，有阳台房间为两块)；内隔墙板(C)采用 7cm 厚构造配筋的钢筋混凝土板。考虑结构抗震整体性需要，墙板与墙板的连接，除上部设预埋件靠钢筋焊接连接，下部八字角靠上下墙板伸出的钢筋搭接焊以外，在板的竖缝中设有暗键及预埋锚环，靠上下筋穿入格接焊后，浇筑 C20 豆石混凝土，连成整体小柱。水平缝靠墙板底部预留凹槽内的钢筋搭接焊后，浇筑 C20 豆石混凝土，形成键块以抗水平剪力。外墙板除有上述结构构造要求外，尚兼有防水保温等建筑...
