电动机工作原理

电动机工作原理_第1页
1/14
电动机工作原理_第2页
2/14
电动机工作原理_第3页
3/14

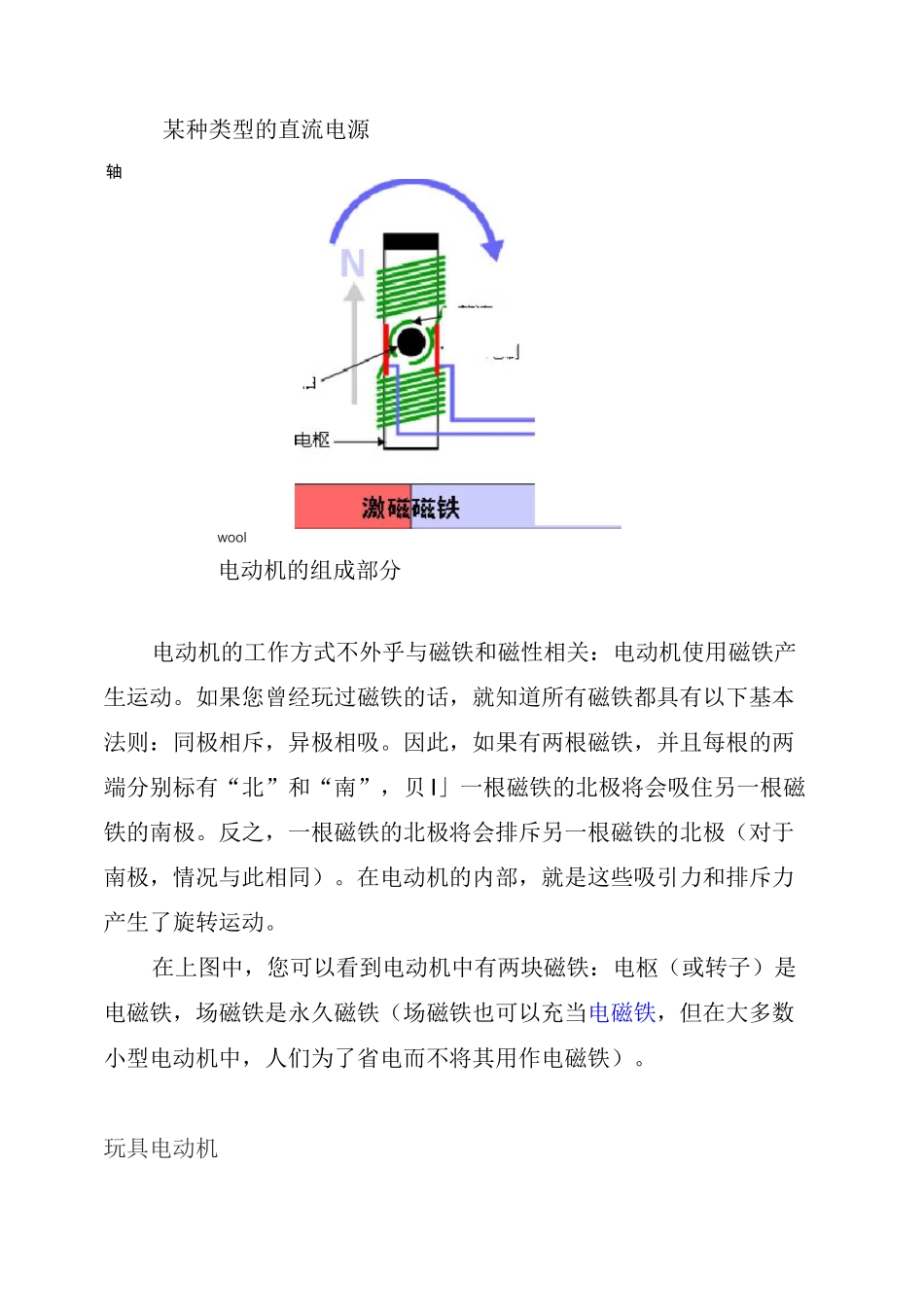

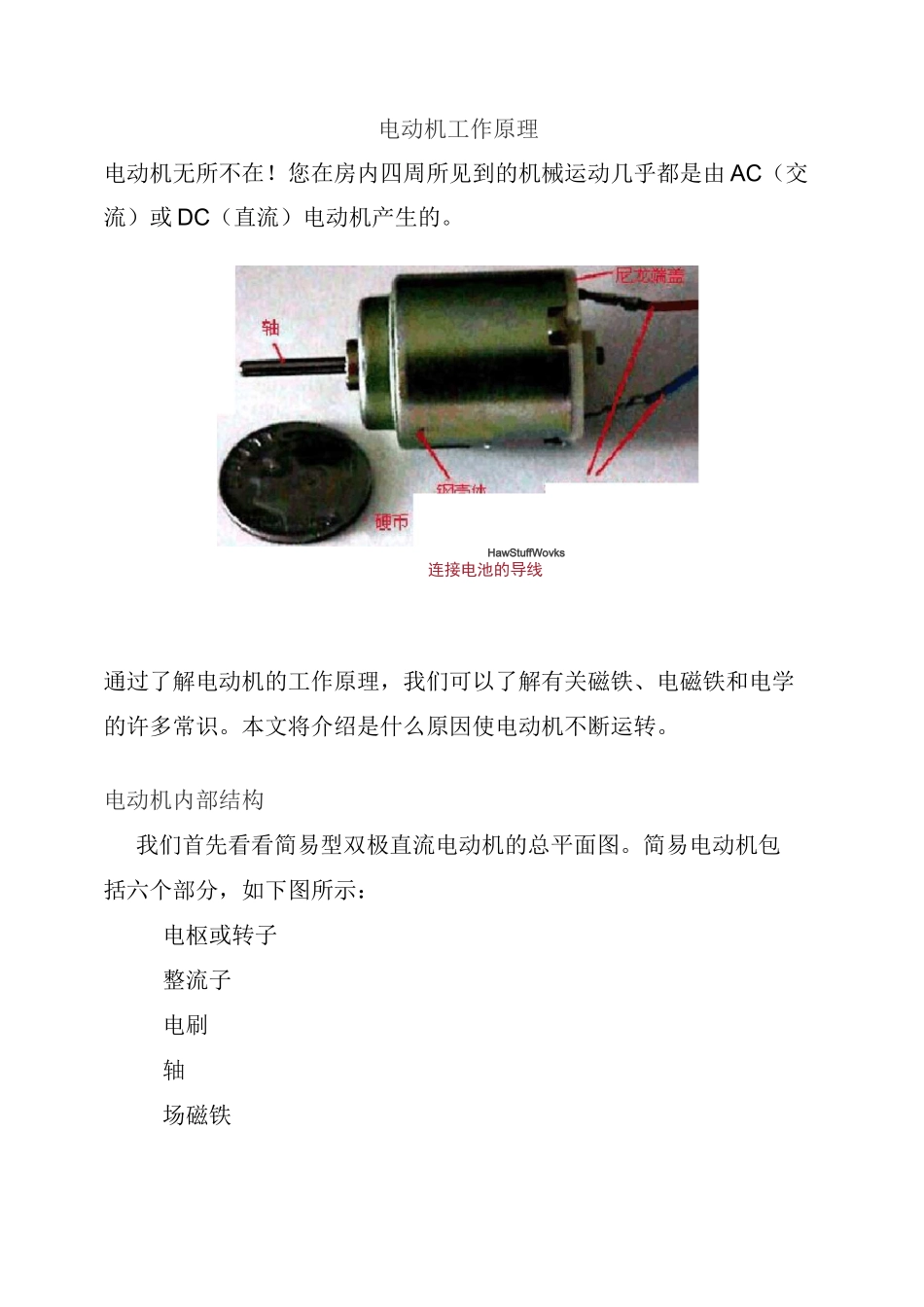

电动机工作原理电动机无所不在!您在房内四周所见到的机械运动几乎都是由 AC(交流)或 DC(直流)电动机产生的。HawStuffWovks连接电池的导线通过了解电动机的工作原理,我们可以了解有关磁铁、电磁铁和电学的许多常识。本文将介绍是什么原因使电动机不断运转。电动机内部结构我们首先看看简易型双极直流电动机的总平面图。简易电动机包括六个部分,如下图所示:电枢或转子整流子电刷轴场磁铁某种类型的直流电源轴wool电动机的组成部分电动机的工作方式不外乎与磁铁和磁性相关:电动机使用磁铁产生运动。如果您曾经玩过磁铁的话,就知道所有磁铁都具有以下基本法则:同极相斥,异极相吸。因此,如果有两根磁铁,并且每根的两端分别标有“北”和“南”,贝 I」一根磁铁的北极将会吸住另一根磁铁的南极。反之,一根磁铁的北极将会排斥另一根磁铁的北极(对于南极,情况与此相同)。在电动机的内部,就是这些吸引力和排斥力产生了旋转运动。在上图中,您可以看到电动机中有两块磁铁:电枢(或转子)是电磁铁,场磁铁是永久磁铁(场磁铁也可以充当电磁铁,但在大多数小型电动机中,人们为了省电而不将其用作电磁铁)。玩具电动机此处分解的电动机是在玩具中常见的简易型电动机:您可以看到这是一个小型电动机,与一毛钱的美元硬币差不多大小。从外部看,可以看到构成电动机机体的钢结构、一根轴、一个尼龙端盖和两条电池导线。如果将电动机的电池导线接到手电筒的电池上,轴就会转动。如果将导线反接,则轴会朝反方向转动。下面是同一电动机的其他两个视图。(请注意第二个视图中钢壳一侧的两个槽,稍后您就会明白它们是用来干什么的了)@2003HowfituffWorksHaw&tEil-nVtrhs龙端盖由构成钢壳的两个簧片固定到位。如果您将簧片往后扳,就可以释放端盖并将其卸下。在端盖的内部可以看到电动机的电刷。当电动机旋转时,这些电刷可以将电池中的电能传输到整流子尼:电动机的其他部件轴可以固定电枢和整流子。在这个例子中,电枢是一组电磁铁。此电动机中的电枢是一组叠在一起的薄金属片,其三个极中的每个极都绕有细铜线。每根电线(每个极为一根电线)的两端均焊接在接线端上,同时三个接线端分别连接在整流子的一个极板上。通过下图您可以方便地查看电枢、接线端和整流子:©2003HauvStuFfWDfkE所有直流电动机的最后一个零件都是场磁铁。此电动机中的场磁铁由外壳本身以及两片弧形永久磁铁组成:每块磁铁的一端卡在外壳上切入的槽中,另一端通过固定夹...
