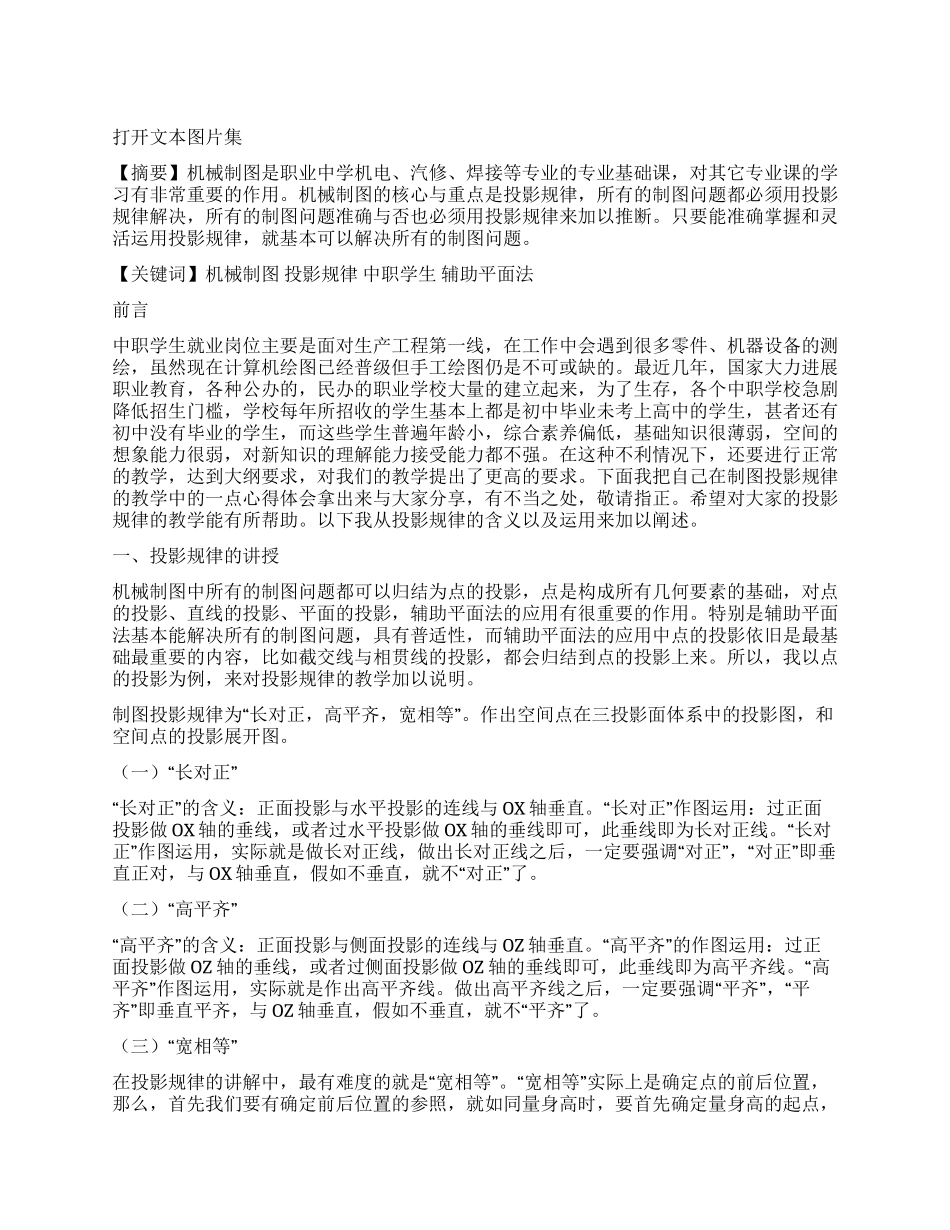

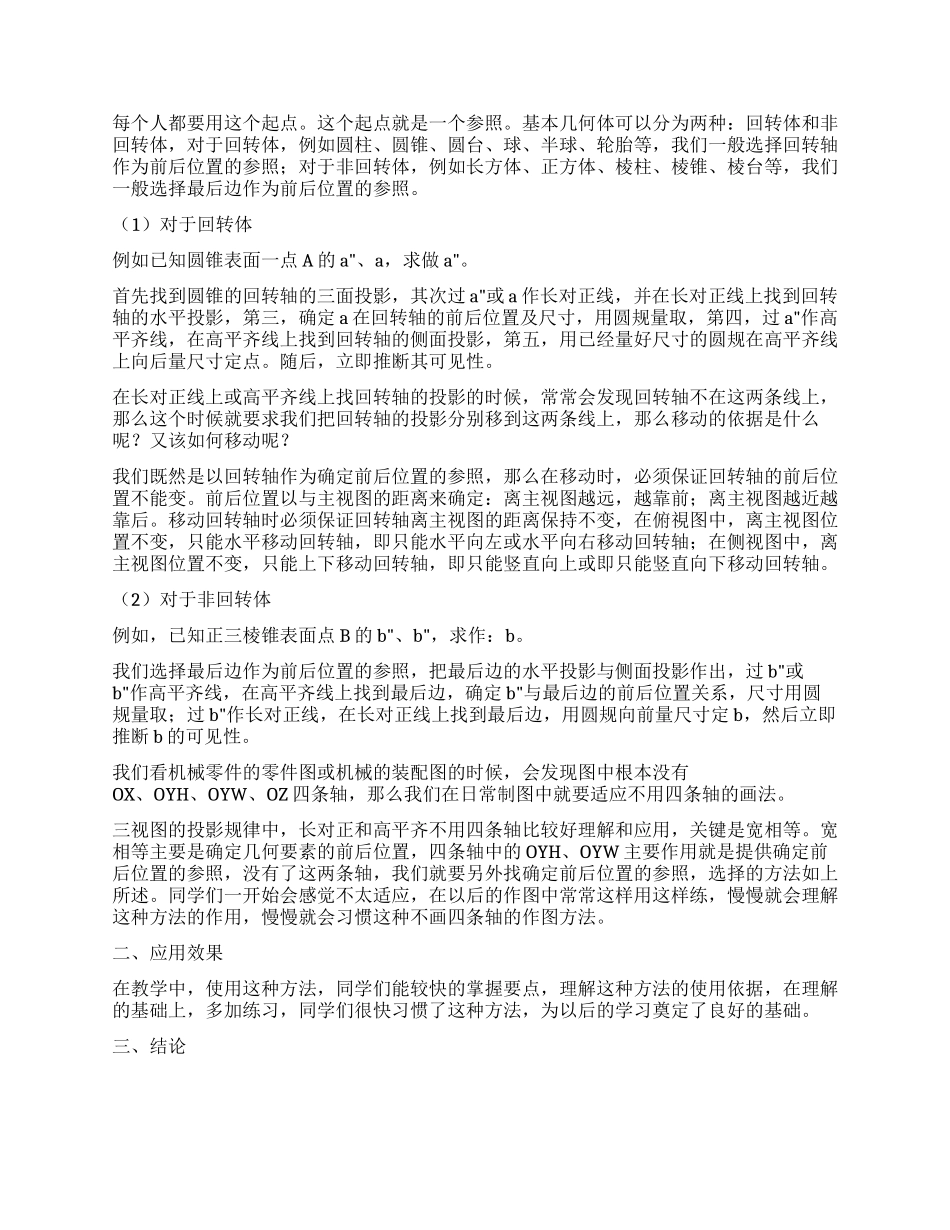

打开文本图片集【摘要】机械制图是职业中学机电、汽修、焊接等专业的专业基础课，对其它专业课的学习有非常重要的作用。机械制图的核心与重点是投影规律，所有的制图问题都必须用投影规律解决，所有的制图问题准确与否也必须用投影规律来加以推断。只要能准确掌握和灵活运用投影规律，就基本可以解决所有的制图问题。 【关键词】机械制图 投影规律 中职学生 辅助平面法前言中职学生就业岗位主要是面对生产工程第一线，在工作中会遇到很多零件、机器设备的测绘，虽然现在计算机绘图已经普级但手工绘图仍是不可或缺的。最近几年，国家大力进展职业教育，各种公办的，民办的职业学校大量的建立起来，为了生存，各个中职学校急剧降低招生门槛，学校每年所招收的学生基本上都是初中毕业未考上高中的学生，甚者还有初中没有毕业的学生，而这些学生普遍年龄小，综合素养偏低，基础知识很薄弱，空间的想象能力很弱，对新知识的理解能力接受能力都不强。在这种不利情况下，还要进行正常的教学，达到大纲要求，对我们的教学提出了更高的要求。下面我把自己在制图投影规律的教学中的一点心得体会拿出来与大家分享，有不当之处，敬请指正。希望对大家的投影规律的教学能有所帮助。以下我从投影规律的含义以及运用来加以阐述。一、投影规律的讲授机械制图中所有的制图问题都可以归结为点的投影，点是构成所有几何要素的基础，对点的投影、直线的投影、平面的投影，辅助平面法的应用有很重要的作用。特别是辅助平面法基本能解决所有的制图问题，具有普适性，而辅助平面法的应用中点的投影依旧是最基础最重要的内容，比如截交线与相贯线的投影，都会归结到点的投影上来。所以，我以点的投影为例，来对投影规律的教学加以说明。“”制图投影规律为 长对正，高平齐，宽相等 。作出空间点在三投影面体系中的投影图，和空间点的投影展开图。“”（一） 长对正“”长对正 的含义：正面投影与水平投影的连线与 OX“”轴垂直。 长对正 作图运用：过正面投影做 OX 轴的垂线，或者过水平投影做 OX“轴的垂线即可，此垂线即为长对正线。 长对”“”“”正 作图运用，实际就是做长对正线，做出长对正线之后，一定要强调 对正 ， 对正 即垂直正对，与 OX“”轴垂直，假如不垂直，就不 对正 了。“”（二） 高平齐“”高平齐 的含义：正面投影与侧面投影的连线与 OZ“”轴垂直。 高平齐 的作图运用：过正面投影做 OZ 轴的垂线，或者过侧面投影做...
