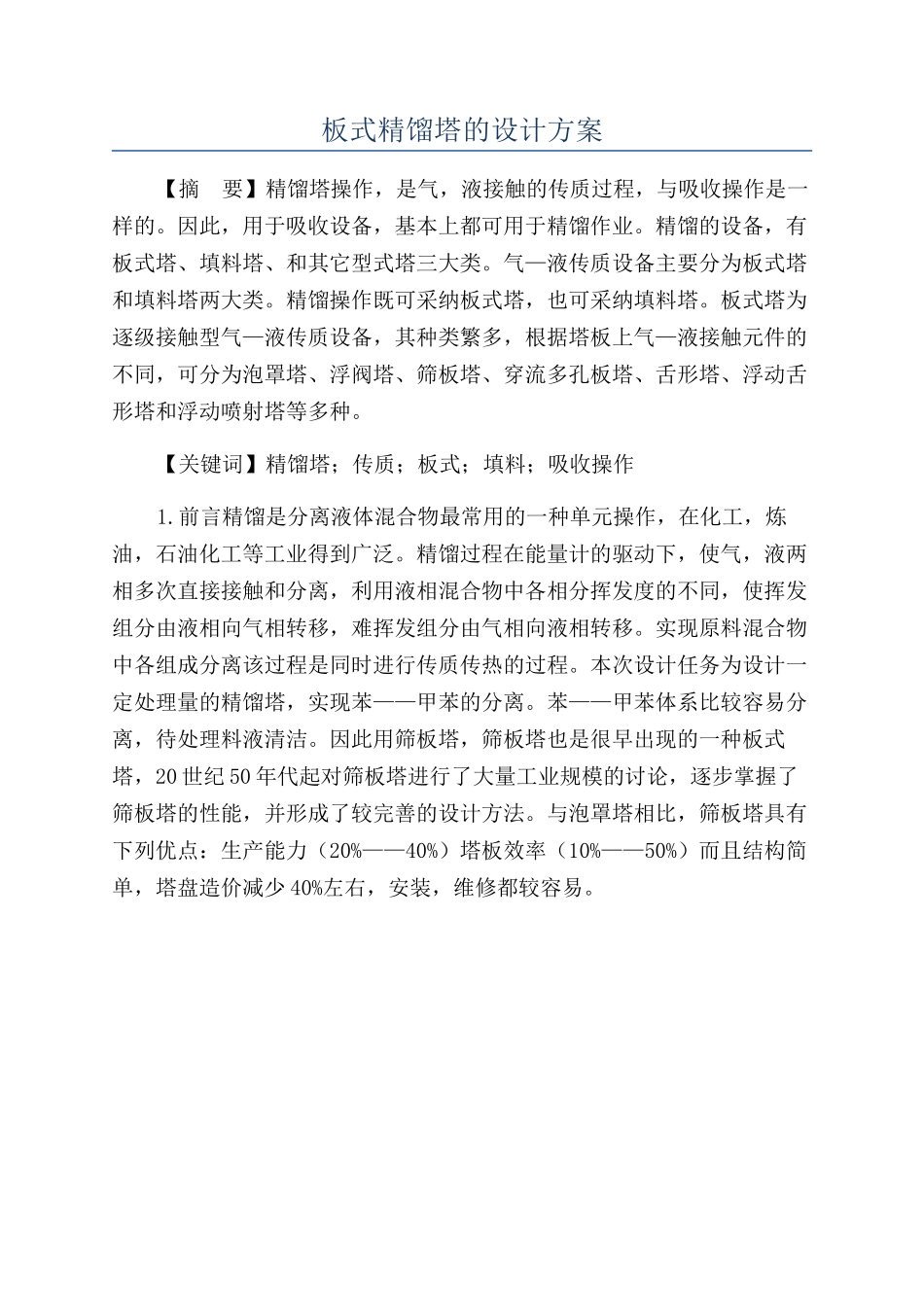

板式精馏塔的设计方案【摘 要】精馏塔操作，是气，液接触的传质过程，与吸收操作是一样的。因此，用于吸收设备，基本上都可用于精馏作业。精馏的设备，有板式塔、填料塔、和其它型式塔三大类。气—液传质设备主要分为板式塔和填料塔两大类。精馏操作既可采纳板式塔，也可采纳填料塔。板式塔为逐级接触型气—液传质设备，其种类繁多，根据塔板上气—液接触元件的不同，可分为泡罩塔、浮阀塔、筛板塔、穿流多孔板塔、舌形塔、浮动舌形塔和浮动喷射塔等多种。【关键词】精馏塔；传质；板式；填料；吸收操作1.前言精馏是分离液体混合物最常用的一种单元操作，在化工，炼油，石油化工等工业得到广泛。精馏过程在能量计的驱动下，使气，液两相多次直接接触和分离，利用液相混合物中各相分挥发度的不同，使挥发组分由液相向气相转移，难挥发组分由气相向液相转移。实现原料混合物中各组成分离该过程是同时进行传质传热的过程。本次设计任务为设计一定处理量的精馏塔，实现苯——甲苯的分离。苯——甲苯体系比较容易分离，待处理料液清洁。因此用筛板塔，筛板塔也是很早出现的一种板式塔，20 世纪 50 年代起对筛板塔进行了大量工业规模的讨论，逐步掌握了筛板塔的性能，并形成了较完善的设计方法。与泡罩塔相比，筛板塔具有下列优点：生产能力（20%——40%）塔板效率（10%——50%）而且结构简单，塔盘造价减少 40%左右，安装，维修都较容易。
