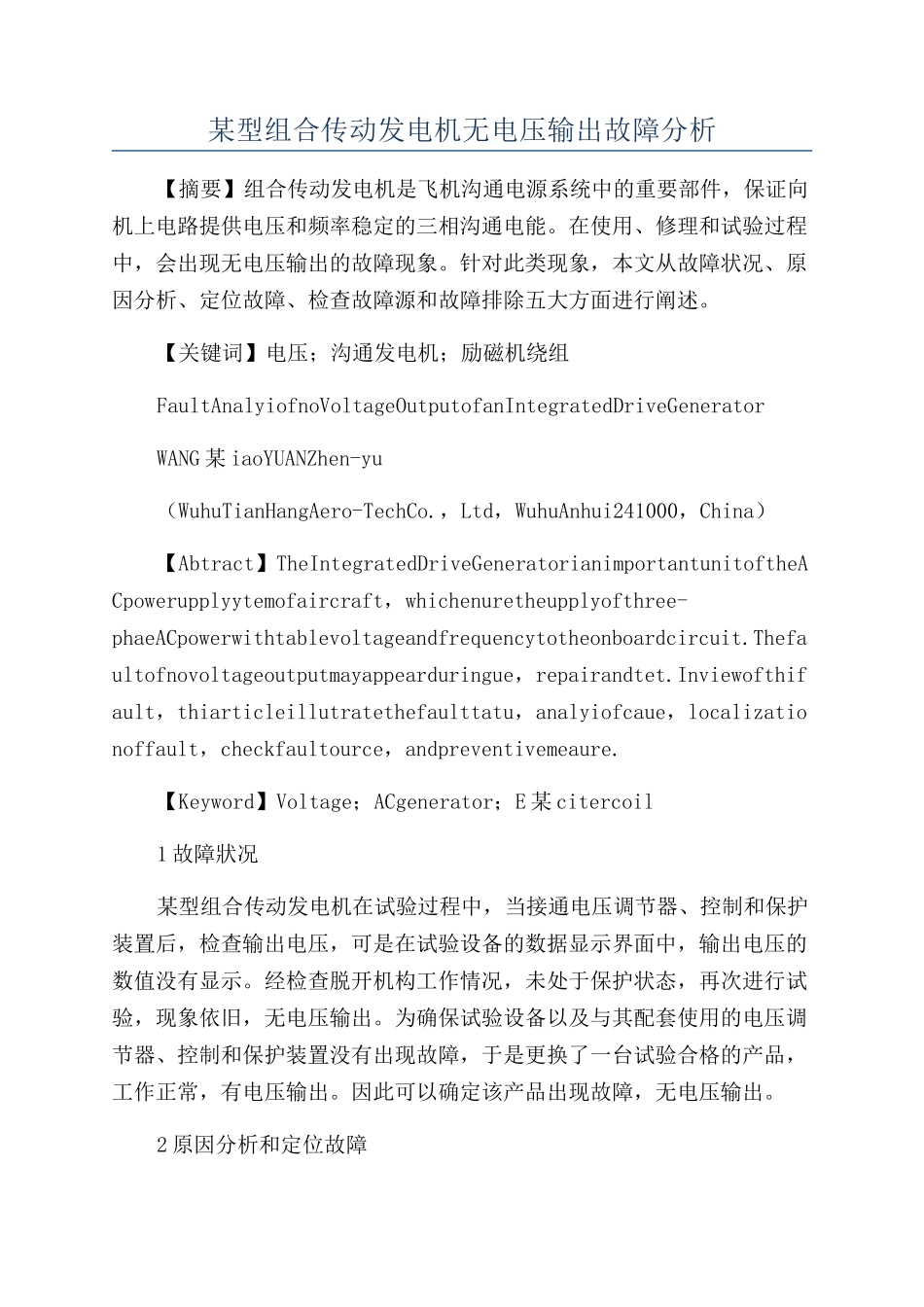

某型组合传动发电机无电压输出故障分析

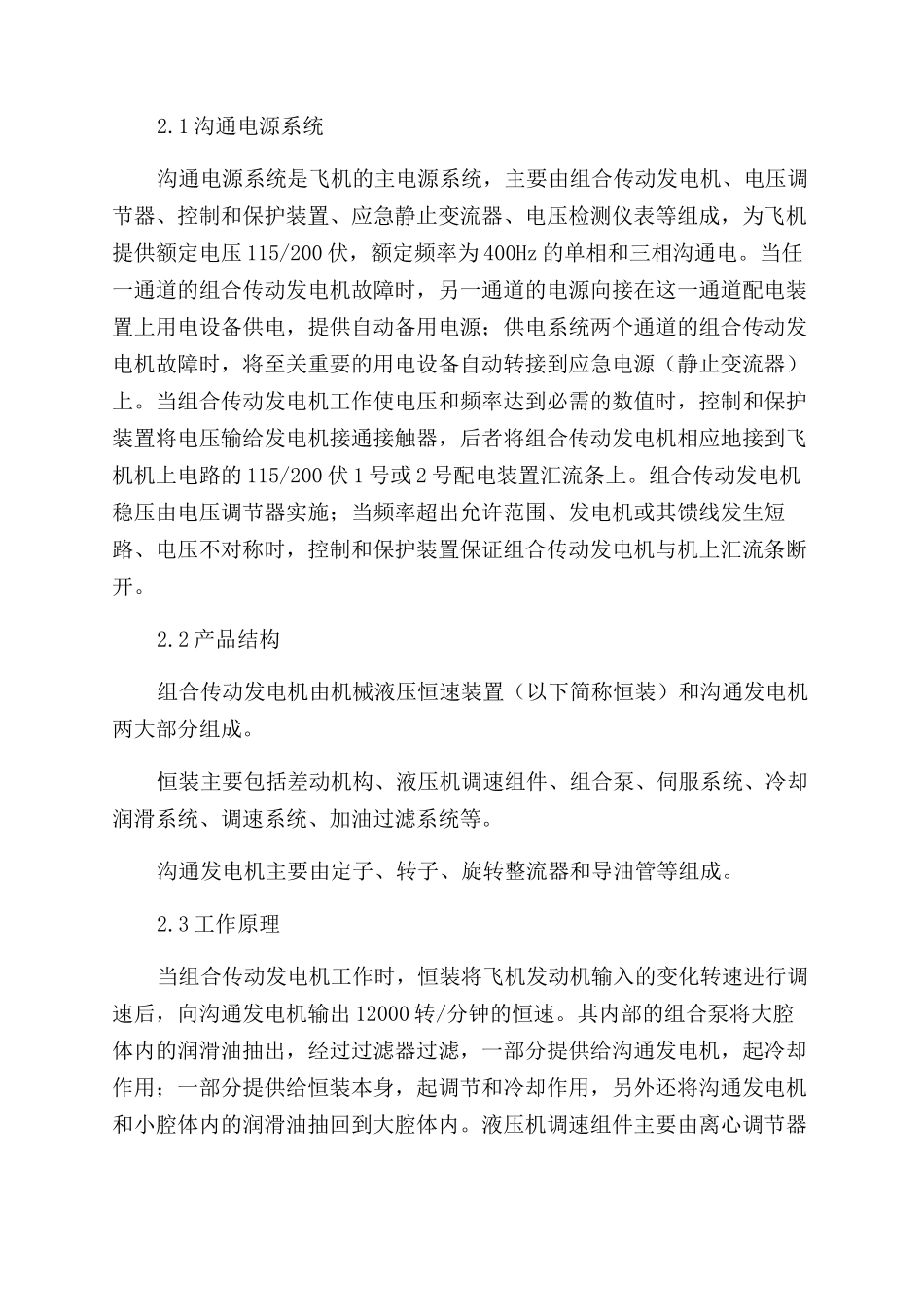

某型组合传动发电机无电压输出故障分析【摘要】组合传动发电机是飞机沟通电源系统中的重要部件，保证向机上电路提供电压和频率稳定的三相沟通电能。在使用、修理和试验过程中，会出现无电压输出的故障现象。针对此类现象，本文从故障状况、原因分析、定位故障、检查故障源和故障排除五大方面进行阐述。【关键词】电压；沟通发电机；励磁机绕组FaultAnalyiofnoVoltageOutputofanIntegratedDriveGeneratorWANG 某 iaoYUANZhen-yu（WuhuTianHangAero-TechCo.，Ltd，WuhuAnhui241000，China）【Abtract】TheIntegratedDriveGeneratorianimportantunitoftheACpowerupplyytemofaircraft，whichenuretheupplyofthree-phaeACpowerwithtablevoltageandfrequencytotheonboardcircuit.Thefaultofnovoltageoutputmayappearduringue，repairandtet.Inviewofthifault，thiarticleillutratethefaulttatu，analyiofcaue，localizationoffault，checkfaultource，andpreventivemeaure.【Keyword】Voltage；ACgenerator；E 某 citercoil1 故障狀况某型组合传动发电机在试验过程中，当接通电压调节器、控制和保护装置后，检查输出电压，可是在试验设备的数据显示界面中，输出电压的数值没有显示。经检查脱开机构工作情况，未处于保护状态，再次进行试验，现象依旧，无电压输出。为确保试验设备以及与其配套使用的电压调节器、控制和保护装置没有出现故障，于是更换了一台试验合格的产品，工作正常，有电压输出。因此可以确定该产品出现故障，无电压输出。2 原因分析和定位故障2.1 沟通电源系统沟通电源系统是飞机的主电源系统，主要由组合传动发电机、电压调节器、控制和保护装置、应急静止变流器、电压检测仪表等组成，为飞机提供额定电压 115/200 伏，额定频率为 400Hz 的单相和三相沟通电。当任一通道的组合传动发电机故障时，另一通道的电源向接在这一通道配电装置上用电设备供电，提供自动备用电源；供电系统两个通道的组合传动发电机故障时，将至关重要的用电设备自动转接到应急电源（静止变流器）上。当组合传动发电机工作使电压和频率达到必需的数值时，控制和保护装置将电压输给发电机接通接触器，后者将组合传动发电机相应地接到飞机机上电路的 115/200 伏 1 号或 2 号配电装置汇流条上。组合传动发电机稳压由电压调节器实施；当频率超出允许范围、发电机或其馈线发生短路、电压不对称时，控制和保护装置保证组合传动发电机与机上汇流条断...
