桥梁工程课程设计完整

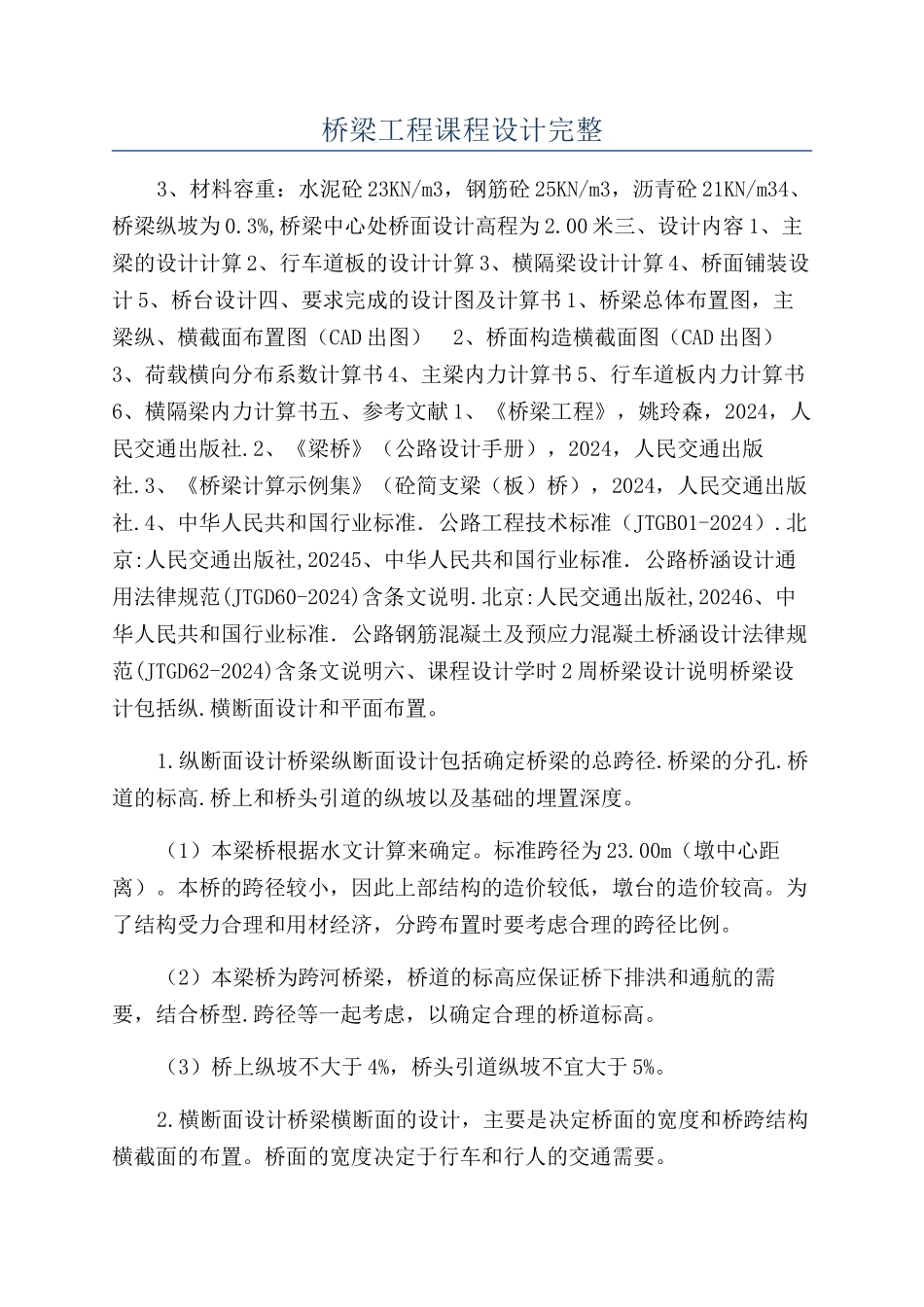

桥梁工程课程设计完整3、材料容重：水泥砼 23KN/m3，钢筋砼 25KN/m3，沥青砼 21KN/m34、桥梁纵坡为 0.3%,桥梁中心处桥面设计高程为 2.00 米三、设计内容 1、主梁的设计计算 2、行车道板的设计计算 3、横隔梁设计计算 4、桥面铺装设计 5、桥台设计四、要求完成的设计图及计算书 1、桥梁总体布置图，主梁纵、横截面布置图（CAD 出图） 2、桥面构造横截面图（CAD 出图） 3、荷载横向分布系数计算书 4、主梁内力计算书 5、行车道板内力计算书6、横隔梁内力计算书五、参考文献 1、《桥梁工程》，姚玲森，2024，人民交通出版社.2、《梁桥》（公路设计手册），2024，人民交通出版社.3、《桥梁计算示例集》（砼简支梁（板）桥），2024，人民交通出版社.4、中华人民共和国行业标准．公路工程技术标准（JTGB01-2024）.北京:人民交通出版社,20245、中华人民共和国行业标准．公路桥涵设计通用法律规范(JTGD60-2024)含条文说明.北京:人民交通出版社,20246、中华人民共和国行业标准．公路钢筋混凝土及预应力混凝土桥涵设计法律规范(JTGD62-2024)含条文说明六、课程设计学时 2 周桥梁设计说明桥梁设计包括纵.横断面设计和平面布置。1.纵断面设计桥梁纵断面设计包括确定桥梁的总跨径.桥梁的分孔.桥道的标高.桥上和桥头引道的纵坡以及基础的埋置深度。（1）本梁桥根据水文计算来确定。标准跨径为 23.00m（墩中心距离）。本桥的跨径较小，因此上部结构的造价较低，墩台的造价较高。为了结构受力合理和用材经济，分跨布置时要考虑合理的跨径比例。（2）本梁桥为跨河桥梁，桥道的标高应保证桥下排洪和通航的需要，结合桥型.跨径等一起考虑，以确定合理的桥道标高。（3）桥上纵坡不大于 4%，桥头引道纵坡不宜大于 5%。2.横断面设计桥梁横断面的设计，主要是决定桥面的宽度和桥跨结构横截面的布置。桥面的宽度决定于行车和行人的交通需要。（1） 本梁桥桥面行车道净宽为：净-m 人行道（2） 为了利于桥面排水，应根据不同类型的桥面铺装，设置从桥面中央倾向两侧的 1.5%-3.0%的横向坡度，本桥设置为 1.5%。3.平面布置（1） 桥梁的线形及桥头引道要保持平顺，使车辆能平稳地通过，小桥的线形及其公路的衔接，应符合路线布设的规定。（2） 从桥梁本身的经济性和施工方便来说，应尽可能避开桥梁与河流或与桥下路线斜交。必要时通常不宜大于，在通航河流上则不宜大于。4.桥面铺装为了保护桥梁主体结构，在桥面的最上层设置桥面铺装。本桥设置 ...
