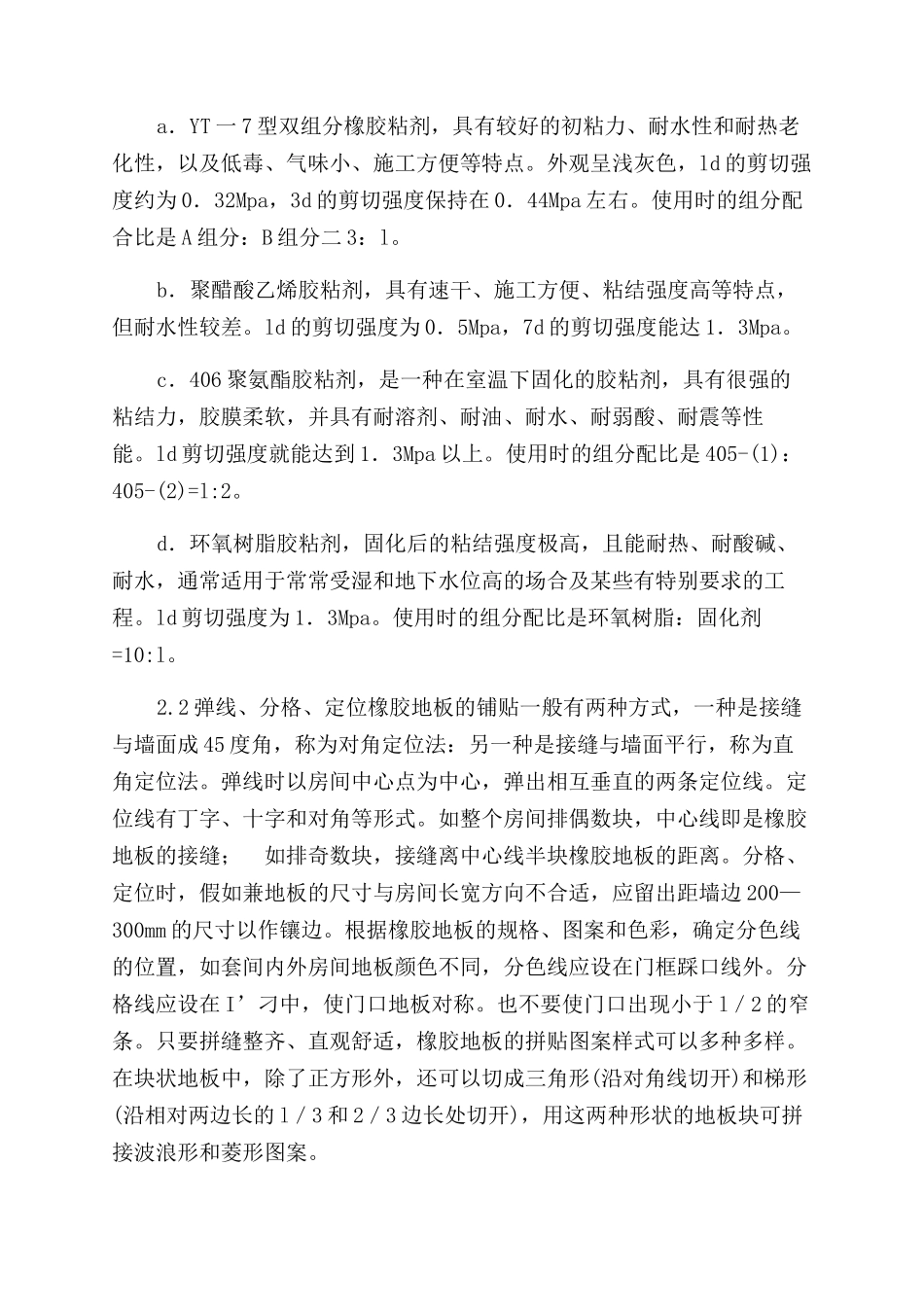

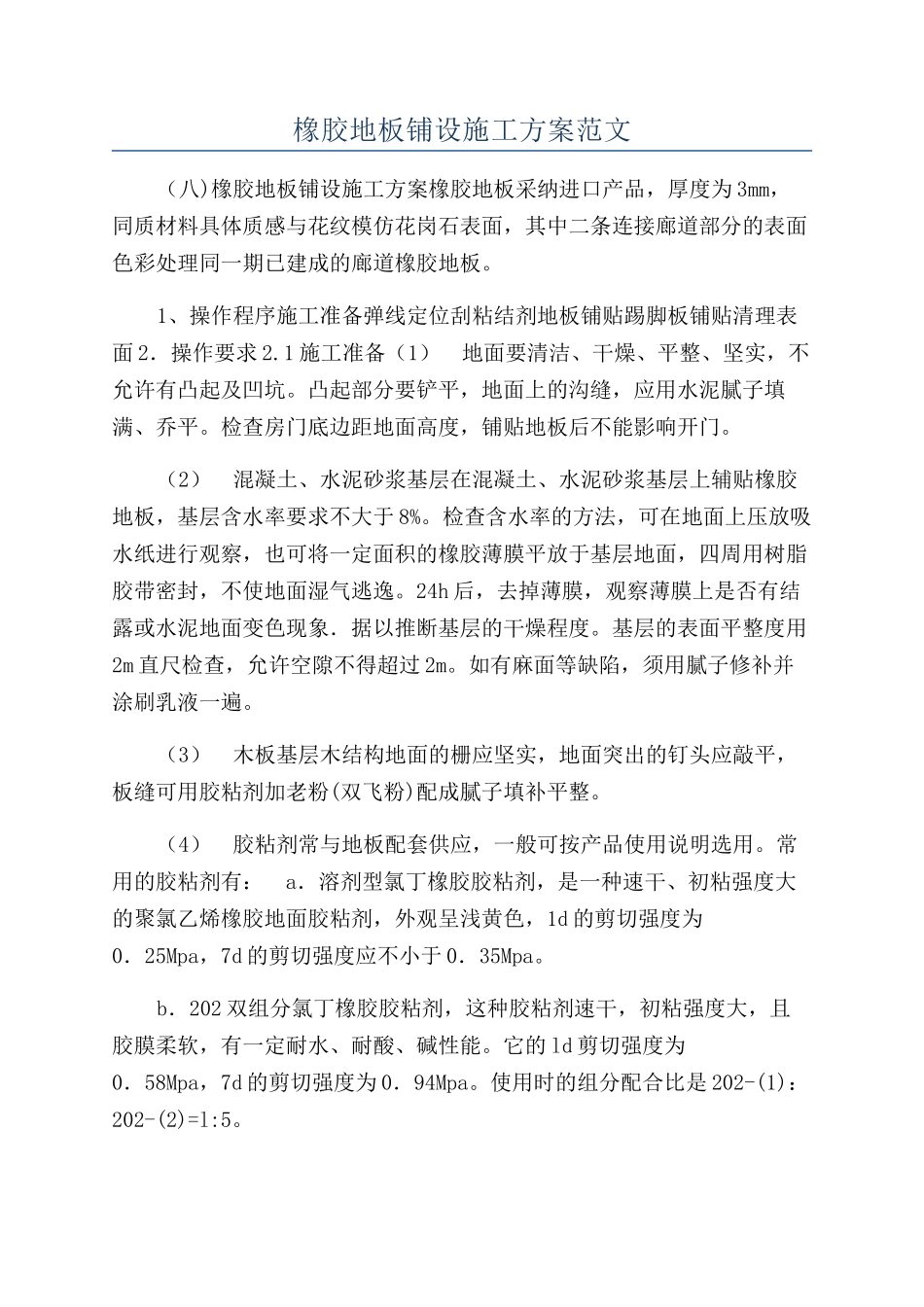

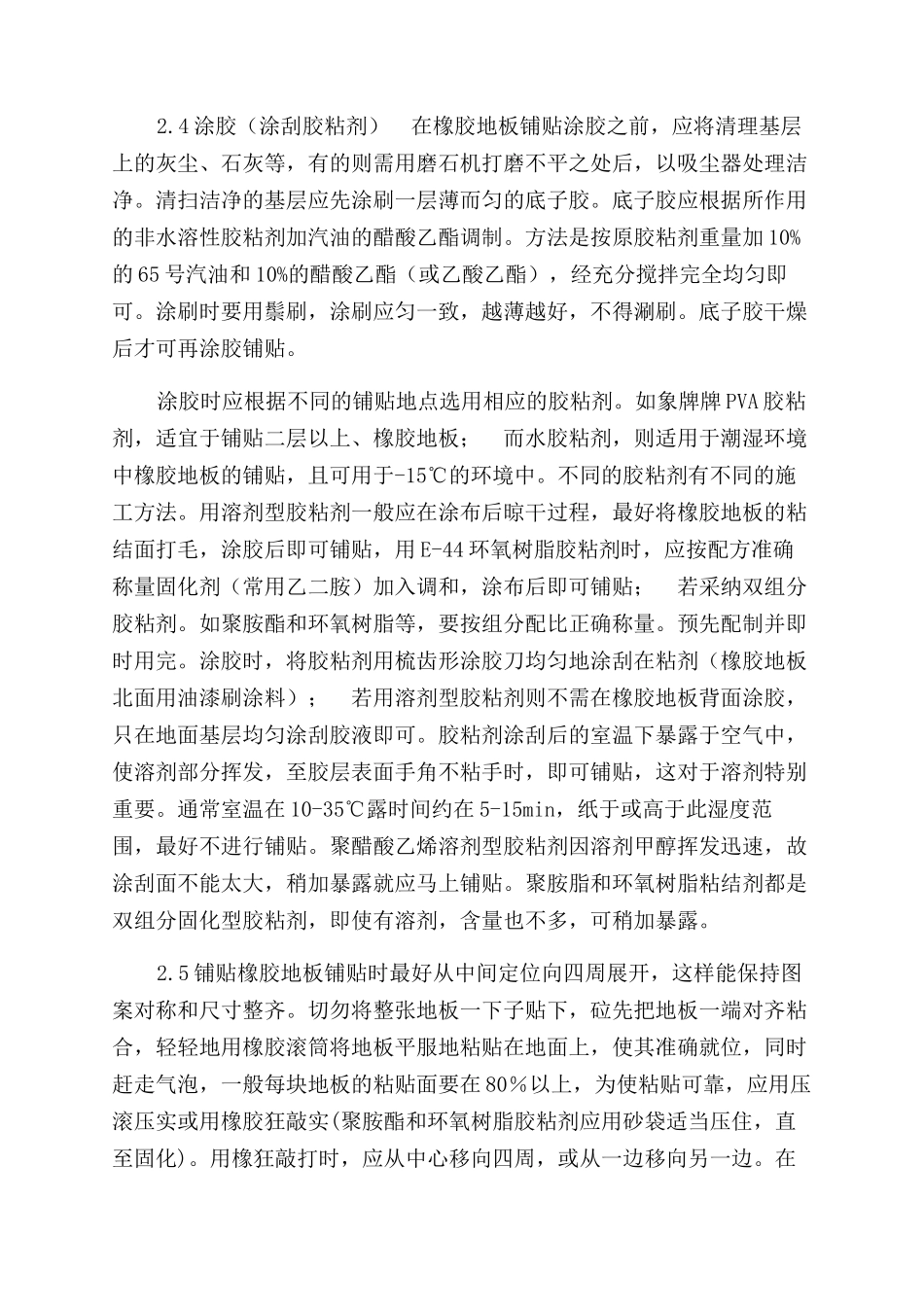

橡胶地板铺设施工方案范文(八)橡胶地板铺设施工方案橡胶地板采纳进口产品,厚度为 3mm,同质材料具体质感与花纹模仿花岗石表面,其中二条连接廊道部分的表面色彩处理同一期已建成的廊道橡胶地板。1、操作程序施工准备弹线定位刮粘结剂地板铺贴踢脚板铺贴清理表面 2.操作要求 2.1 施工准备(1) 地面要清洁、干燥、平整、坚实,不允许有凸起及凹坑。凸起部分要铲平,地面上的沟缝,应用水泥腻子填满、乔平。检查房门底边距地面高度,铺贴地板后不能影响开门。(2) 混凝土、水泥砂浆基层在混凝土、水泥砂浆基层上辅贴橡胶地板,基层含水率要求不大于 8%。检查含水率的方法,可在地面上压放吸水纸进行观察,也可将一定面积的橡胶薄膜平放于基层地面,四周用树脂胶带密封,不使地面湿气逃逸。24h 后,去掉薄膜,观察薄膜上是否有结露或水泥地面变色现象.据以推断基层的干燥程度。基层的表面平整度用2m 直尺检查,允许空隙不得超过 2m。如有麻面等缺陷,须用腻子修补并涂刷乳液一遍。(3) 木板基层木结构地面的栅应坚实,地面突出的钉头应敲平,板缝可用胶粘剂加老粉(双飞粉)配成腻子填补平整。(4) 胶粘剂常与地板配套供应,一般可按产品使用说明选用。常用的胶粘剂有: a.溶剂型氯丁橡胶胶粘剂,是一种速干、初粘强度大的聚氯乙烯橡胶地面胶粘剂,外观呈浅黄色,1d 的剪切强度为0.25Mpa,7d 的剪切强度应不小于 0.35Mpa。b.202 双组分氯丁橡胶胶粘剂,这种胶粘剂速干,初粘强度大,且胶膜柔软,有一定耐水、耐酸、碱性能。它的 ld 剪切强度为0.58Mpa,7d 的剪切强度为 0.94Mpa。使用时的组分配合比是 202-(1):202-(2)=l:5。a.YT 一 7 型双组分橡胶粘剂,具有较好的初粘力、耐水性和耐热老化性,以及低毒、气味小、施工方便等特点。外观呈浅灰色,ld 的剪切强度约为 0.32Mpa,3d 的剪切强度保持在 0.44Mpa 左右。使用时的组分配合比是 A 组分:B 组分二 3:l。b.聚醋酸乙烯胶粘剂,具有速干、施工方便、粘结强度高等特点,但耐水性较差。ld 的剪切强度为 0.5Mpa,7d 的剪切强度能达 1.3Mpa。c.406 聚氨酯胶粘剂,是一种在室温下固化的胶粘剂,具有很强的粘结力,胶膜柔软,并具有耐溶剂、耐油、耐水、耐弱酸、耐震等性能。ld 剪切强度就能达到 1.3Mpa 以上。使用时的组分配比是 405-(1):405-(2)=l:2。d.环氧树脂胶粘剂,固化后的粘结强度极高,且能耐热、耐酸碱、耐水,通常适用于...
