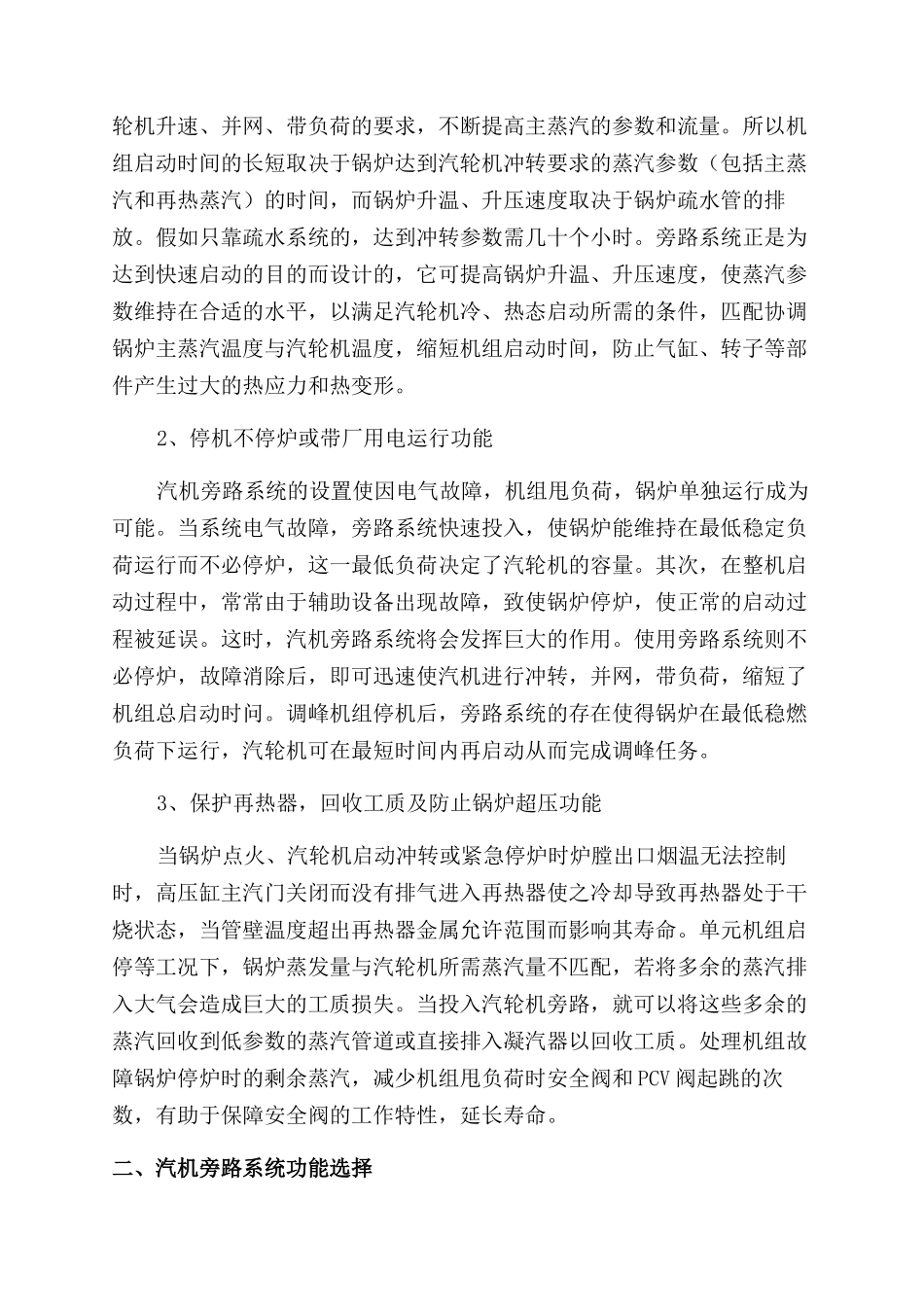

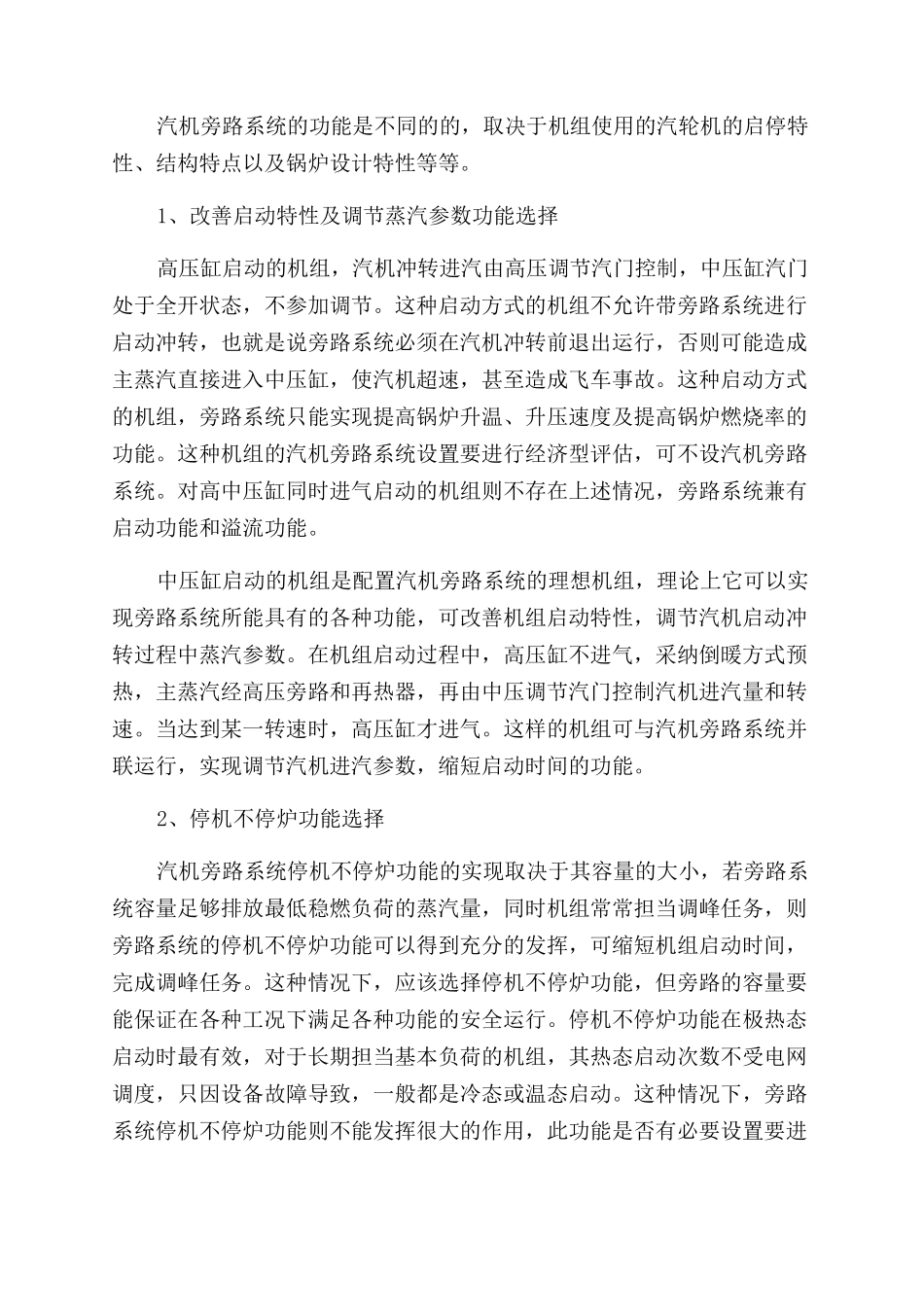

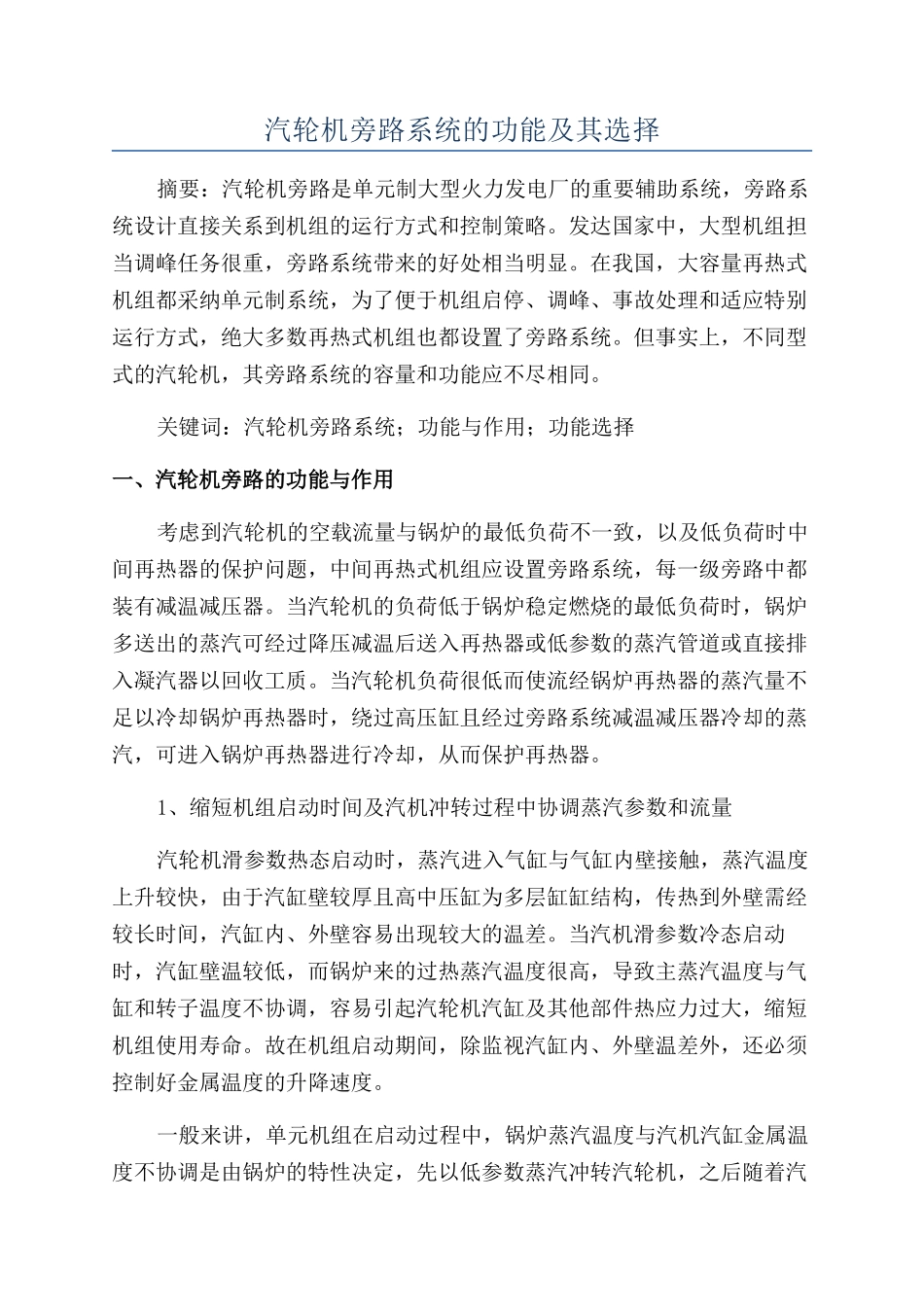

汽轮机旁路系统的功能及其选择摘要：汽轮机旁路是单元制大型火力发电厂的重要辅助系统，旁路系统设计直接关系到机组的运行方式和控制策略。发达国家中，大型机组担当调峰任务很重，旁路系统带来的好处相当明显。在我国，大容量再热式机组都采纳单元制系统，为了便于机组启停、调峰、事故处理和适应特别运行方式，绝大多数再热式机组也都设置了旁路系统。但事实上，不同型式的汽轮机，其旁路系统的容量和功能应不尽相同。关键词：汽轮机旁路系统；功能与作用；功能选择一、汽轮机旁路的功能与作用考虑到汽轮机的空载流量与锅炉的最低负荷不一致，以及低负荷时中间再热器的保护问题，中间再热式机组应设置旁路系统，每一级旁路中都装有减温减压器。当汽轮机的负荷低于锅炉稳定燃烧的最低负荷时，锅炉多送出的蒸汽可经过降压减温后送入再热器或低参数的蒸汽管道或直接排入凝汽器以回收工质。当汽轮机负荷很低而使流经锅炉再热器的蒸汽量不足以冷却锅炉再热器时，绕过高压缸且经过旁路系统减温减压器冷却的蒸汽，可进入锅炉再热器进行冷却，从而保护再热器。1、缩短机组启动时间及汽机冲转过程中协调蒸汽参数和流量汽轮机滑参数热态启动时，蒸汽进入气缸与气缸内壁接触，蒸汽温度上升较快，由于汽缸壁较厚且高中压缸为多层缸缸结构，传热到外壁需经较长时间，汽缸内、外壁容易出现较大的温差。当汽机滑参数冷态启动时，汽缸壁温较低，而锅炉来的过热蒸汽温度很高，导致主蒸汽温度与气缸和转子温度不协调，容易引起汽轮机汽缸及其他部件热应力过大，缩短机组使用寿命。故在机组启动期间，除监视汽缸内、外壁温差外，还必须控制好金属温度的升降速度。一般来讲，单元机组在启动过程中，锅炉蒸汽温度与汽机汽缸金属温度不协调是由锅炉的特性决定，先以低参数蒸汽冲转汽轮机，之后随着汽轮机升速、并网、带负荷的要求，不断提高主蒸汽的参数和流量。所以机组启动时间的长短取决于锅炉达到汽轮机冲转要求的蒸汽参数（包括主蒸汽和再热蒸汽）的时间，而锅炉升温、升压速度取决于锅炉疏水管的排放。假如只靠疏水系统的，达到冲转参数需几十个小时。旁路系统正是为达到快速启动的目的而设计的，它可提高锅炉升温、升压速度，使蒸汽参数维持在合适的水平，以满足汽轮机冷、热态启动所需的条件，匹配协调锅炉主蒸汽温度与汽轮机温度，缩短机组启动时间，防止气缸、转子等部件产生过大的热应力和热变形。2、停机不停炉或带厂用电运行功能汽机旁路系统的设置使因电...
