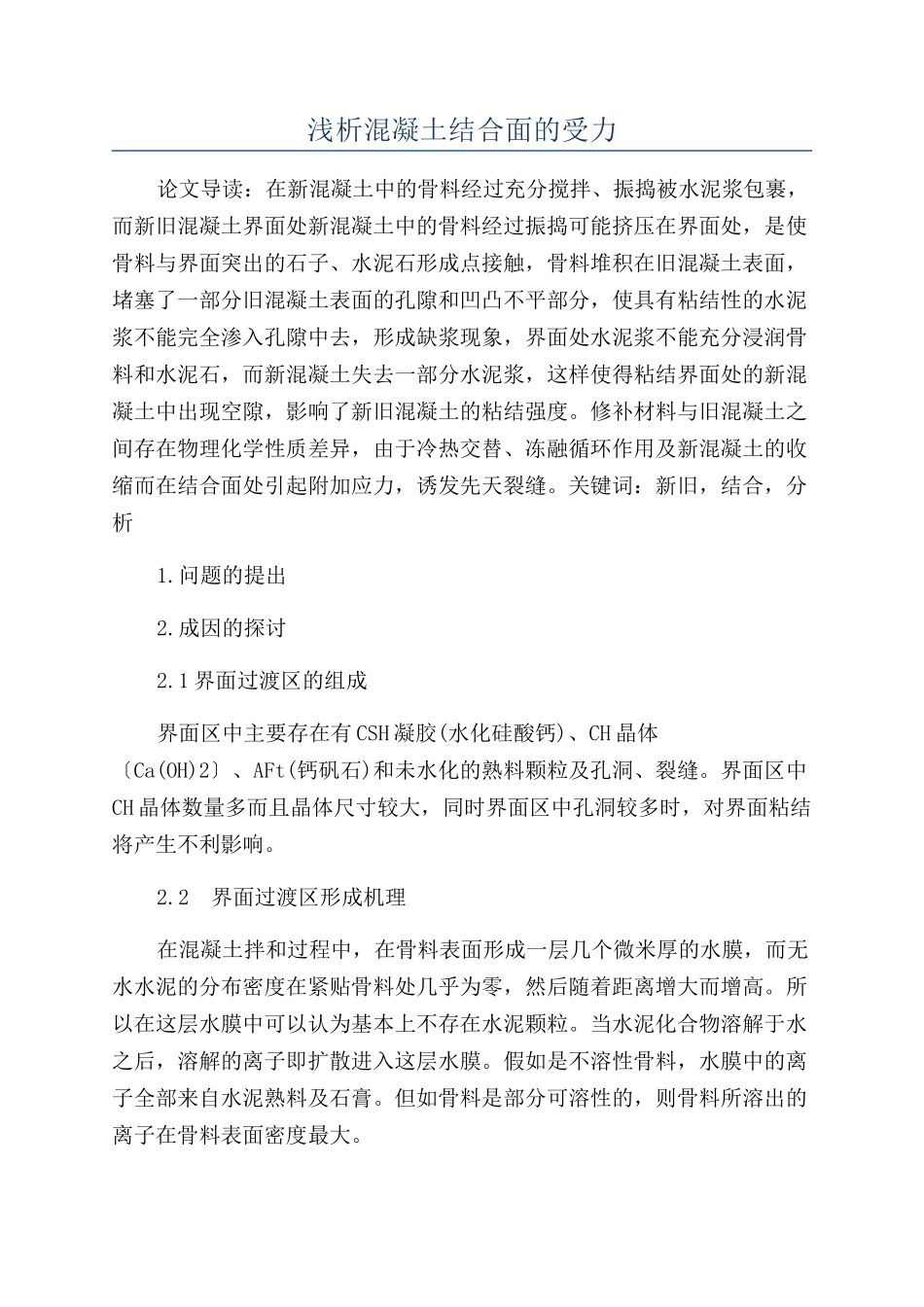

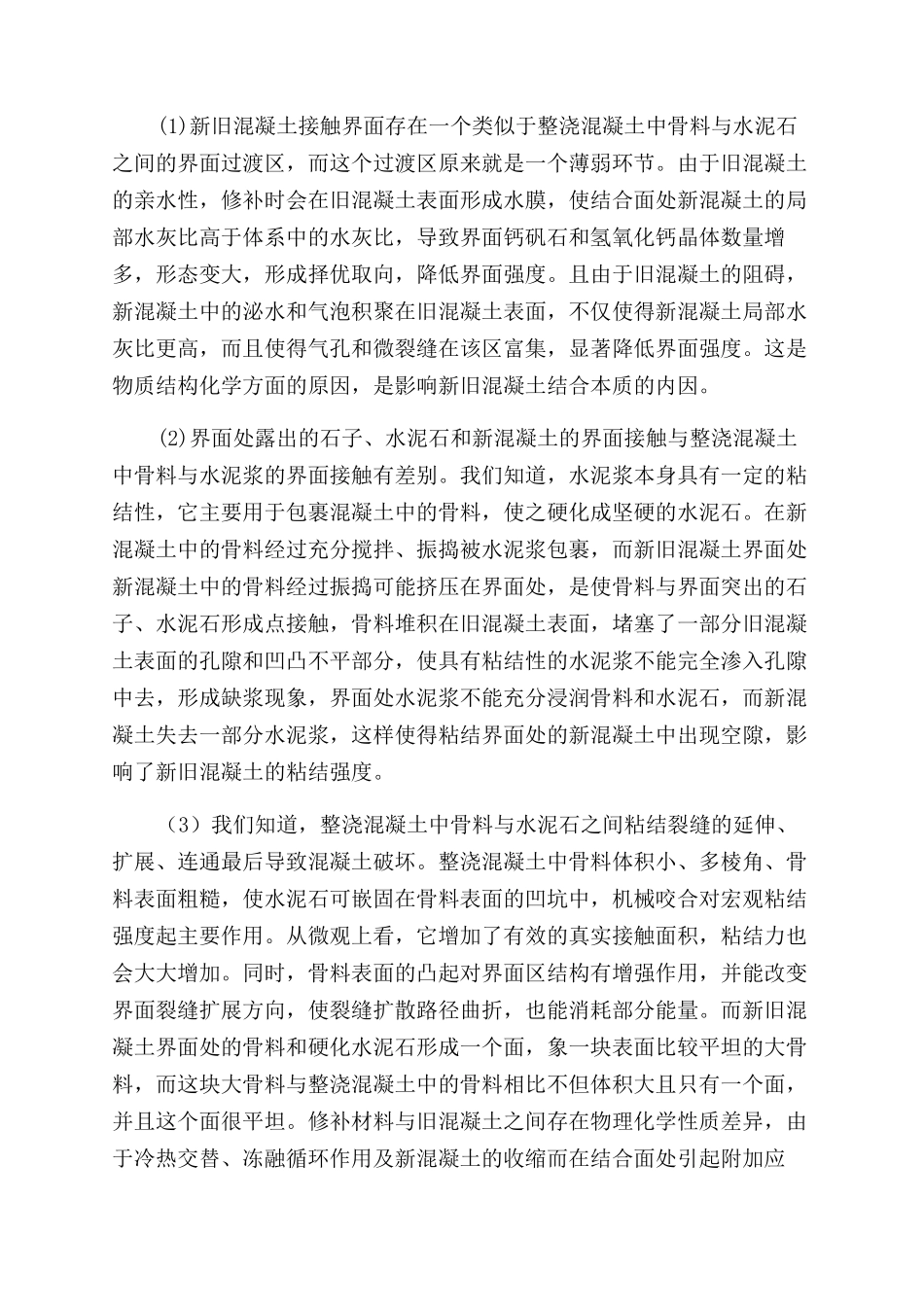

浅析混凝土结合面的受力论文导读：在新混凝土中的骨料经过充分搅拌、振捣被水泥浆包裹，而新旧混凝土界面处新混凝土中的骨料经过振捣可能挤压在界面处，是使骨料与界面突出的石子、水泥石形成点接触，骨料堆积在旧混凝土表面，堵塞了一部分旧混凝土表面的孔隙和凹凸不平部分，使具有粘结性的水泥浆不能完全渗入孔隙中去，形成缺浆现象，界面处水泥浆不能充分浸润骨料和水泥石，而新混凝土失去一部分水泥浆，这样使得粘结界面处的新混凝土中出现空隙，影响了新旧混凝土的粘结强度。修补材料与旧混凝土之间存在物理化学性质差异，由于冷热交替、冻融循环作用及新混凝土的收缩而在结合面处引起附加应力，诱发先天裂缝。关键词：新旧，结合，分析1.问题的提出2.成因的探讨2.1 界面过渡区的组成界面区中主要存在有 CSH 凝胶(水化硅酸钙)、CH 晶体〔Ca(OH)2〕、AFt(钙矾石)和未水化的熟料颗粒及孔洞、裂缝。界面区中CH 晶体数量多而且晶体尺寸较大，同时界面区中孔洞较多时，对界面粘结将产生不利影响。2.2 界面过渡区形成机理在混凝土拌和过程中，在骨料表面形成一层几个微米厚的水膜，而无水水泥的分布密度在紧贴骨料处几乎为零，然后随着距离增大而增高。所以在这层水膜中可以认为基本上不存在水泥颗粒。当水泥化合物溶解于水之后，溶解的离子即扩散进入这层水膜。假如是不溶性骨料，水膜中的离子全部来自水泥熟料及石膏。但如骨料是部分可溶性的，则骨料所溶出的离子在骨料表面密度最大。由于骨料总会有部分离子析出，在靠近骨料表面处浓度最高，以后有一明显缺陷处，即低离子浓度区。因此，在这层水膜内，最先形成水化产物晶核的是先扩散进入水膜的离子，对普通硅酸盐水泥即是钙矾石和氢氧钙石。水膜内水化产物晶体是在溶液中形成晶核而长大，由于膜内过饱和度不高，有充分空间让晶体生长，故形成的水化产物晶体尺寸较大，所形成的网状结构较为疏松，以后活动性较差的铝离子、硅离子陆续进入第一批晶体所遗留的空隙中，逐渐形成 CSH 以及尺寸较小的次生钙矾石和氢氧钙石填充其间。马索上述假设中离子浓度分布曲线凹陷处可能形成大晶核及高孔隙率，是界面中的薄弱区。虽然目前对界面过渡区的结构及形成机理的了解还不深化，但从破坏过程来看作为混凝土的内部结构，界面过渡区至少具有以下几个方面的特点：(1)界面过渡区中晶体比水泥浆体中本体中的晶体粗大。(2)界面过渡区中晶体有择优取向。(3)界面过渡区中晶体比水泥浆体中本体具有更大、更...
