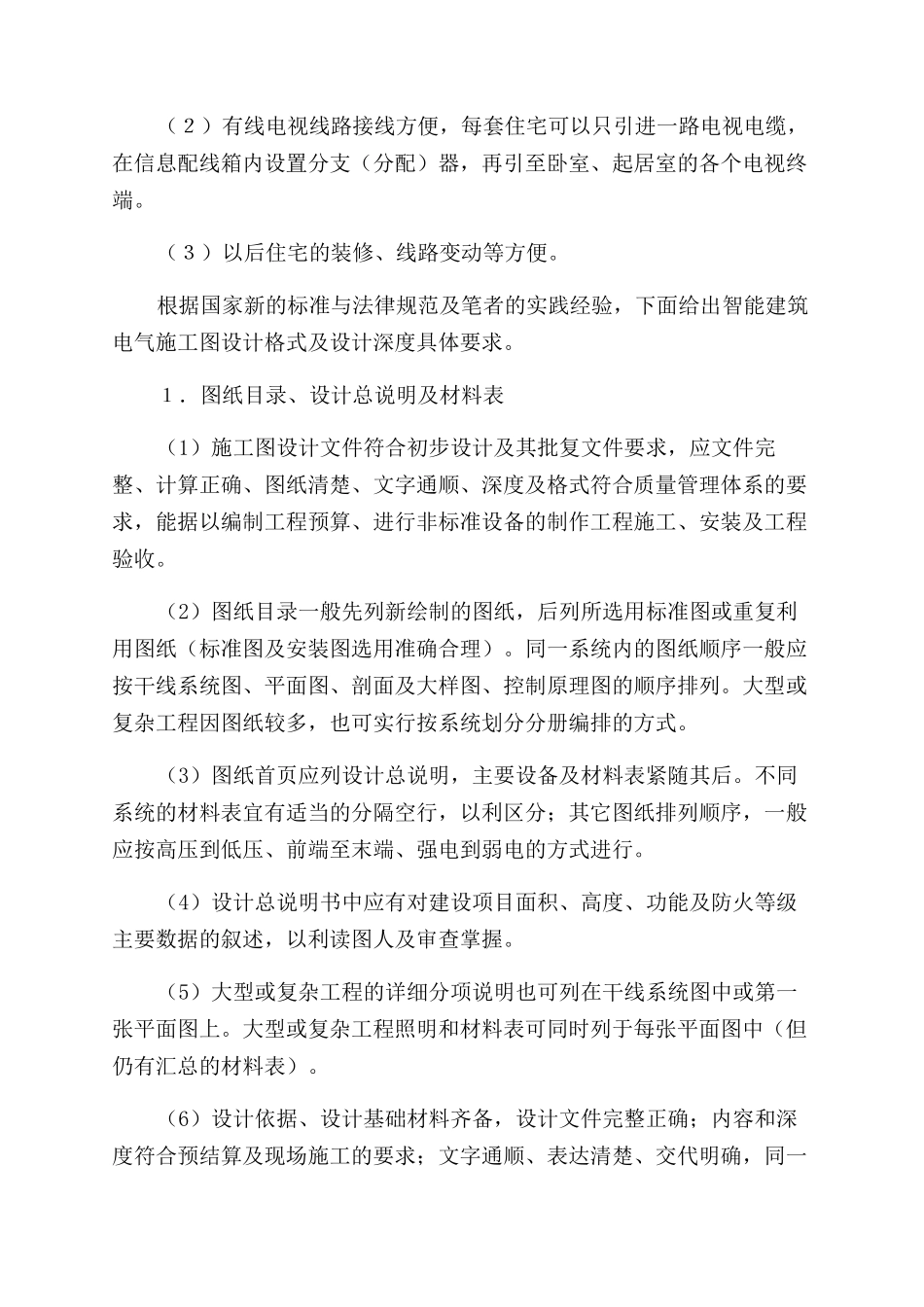

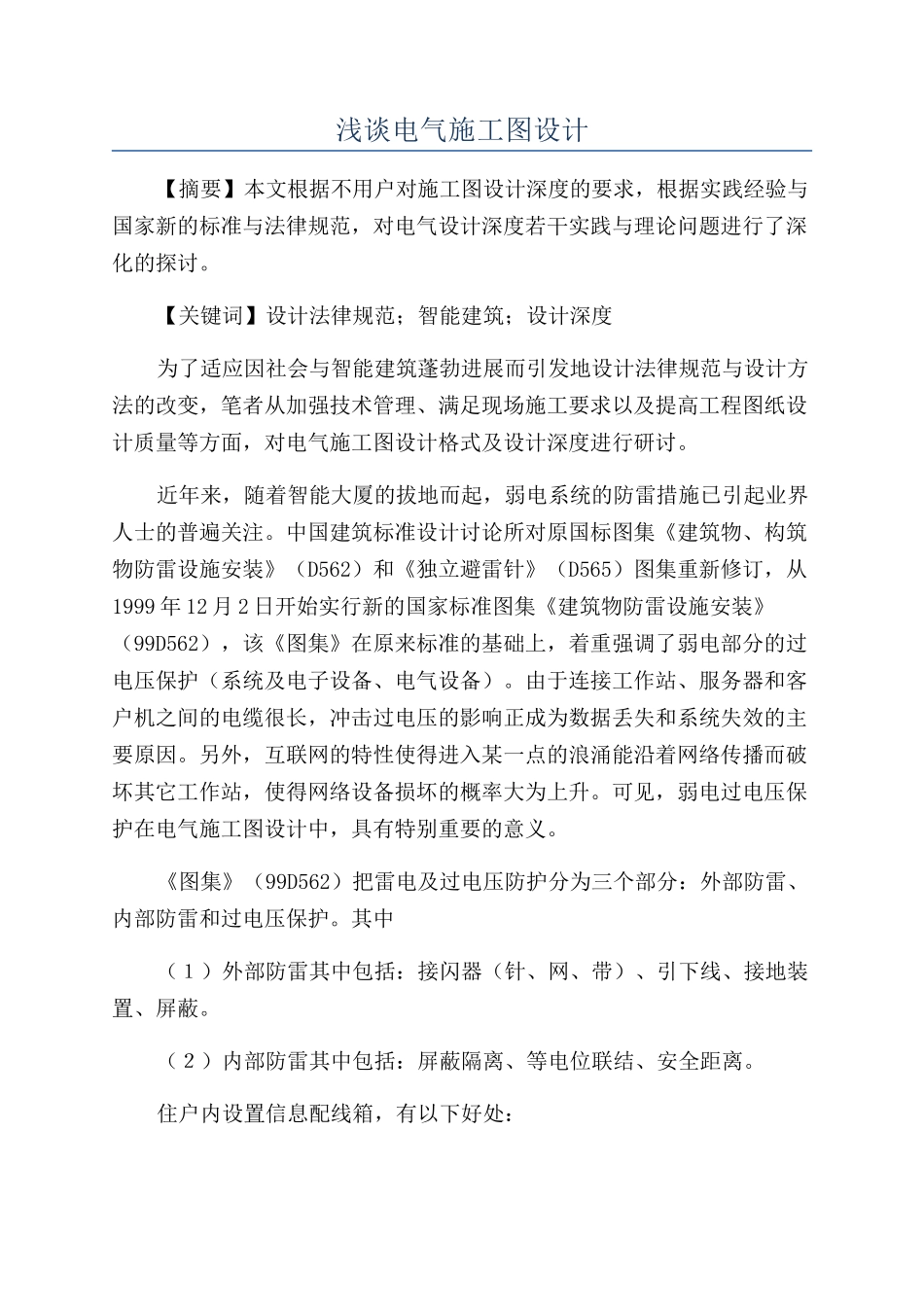

浅谈电气施工图设计【摘要】本文根据不用户对施工图设计深度的要求，根据实践经验与国家新的标准与法律规范，对电气设计深度若干实践与理论问题进行了深化的探讨。【关键词】设计法律规范；智能建筑；设计深度为了适应因社会与智能建筑蓬勃进展而引发地设计法律规范与设计方法的改变，笔者从加强技术管理、满足现场施工要求以及提高工程图纸设计质量等方面，对电气施工图设计格式及设计深度进行研讨。近年来，随着智能大厦的拔地而起，弱电系统的防雷措施已引起业界人士的普遍关注。中国建筑标准设计讨论所对原国标图集《建筑物、构筑物防雷设施安装》（D562）和《独立避雷针》（D565）图集重新修订，从1999 年 12 月 2 日开始实行新的国家标准图集《建筑物防雷设施安装》（99D562），该《图集》在原来标准的基础上，着重强调了弱电部分的过电压保护（系统及电子设备、电气设备）。由于连接工作站、服务器和客户机之间的电缆很长，冲击过电压的影响正成为数据丢失和系统失效的主要原因。另外，互联网的特性使得进入某一点的浪涌能沿着网络传播而破坏其它工作站，使得网络设备损坏的概率大为上升。可见，弱电过电压保护在电气施工图设计中，具有特别重要的意义。《图集》（99D562）把雷电及过电压防护分为三个部分：外部防雷、内部防雷和过电压保护。其中（１）外部防雷其中包括：接闪器（针、网、带）、引下线、接地装置、屏蔽。（２）内部防雷其中包括：屏蔽隔离、等电位联结、安全距离。住户内设置信息配线箱，有以下好处：（２）有线电视线路接线方便，每套住宅可以只引进一路电视电缆，在信息配线箱内设置分支（分配）器，再引至卧室、起居室的各个电视终端。（３）以后住宅的装修、线路变动等方便。根据国家新的标准与法律规范及笔者的实践经验，下面给出智能建筑电气施工图设计格式及设计深度具体要求。１．图纸目录、设计总说明及材料表（1）施工图设计文件符合初步设计及其批复文件要求，应文件完整、计算正确、图纸清楚、文字通顺、深度及格式符合质量管理体系的要求，能据以编制工程预算、进行非标准设备的制作工程施工、安装及工程验收。（2）图纸目录一般先列新绘制的图纸，后列所选用标准图或重复利用图纸（标准图及安装图选用准确合理）。同一系统内的图纸顺序一般应按干线系统图、平面图、剖面及大样图、控制原理图的顺序排列。大型或复杂工程因图纸较多，也可实行按系统划分分册编排的方式。（3）图纸首页应列设计总说明，主...
