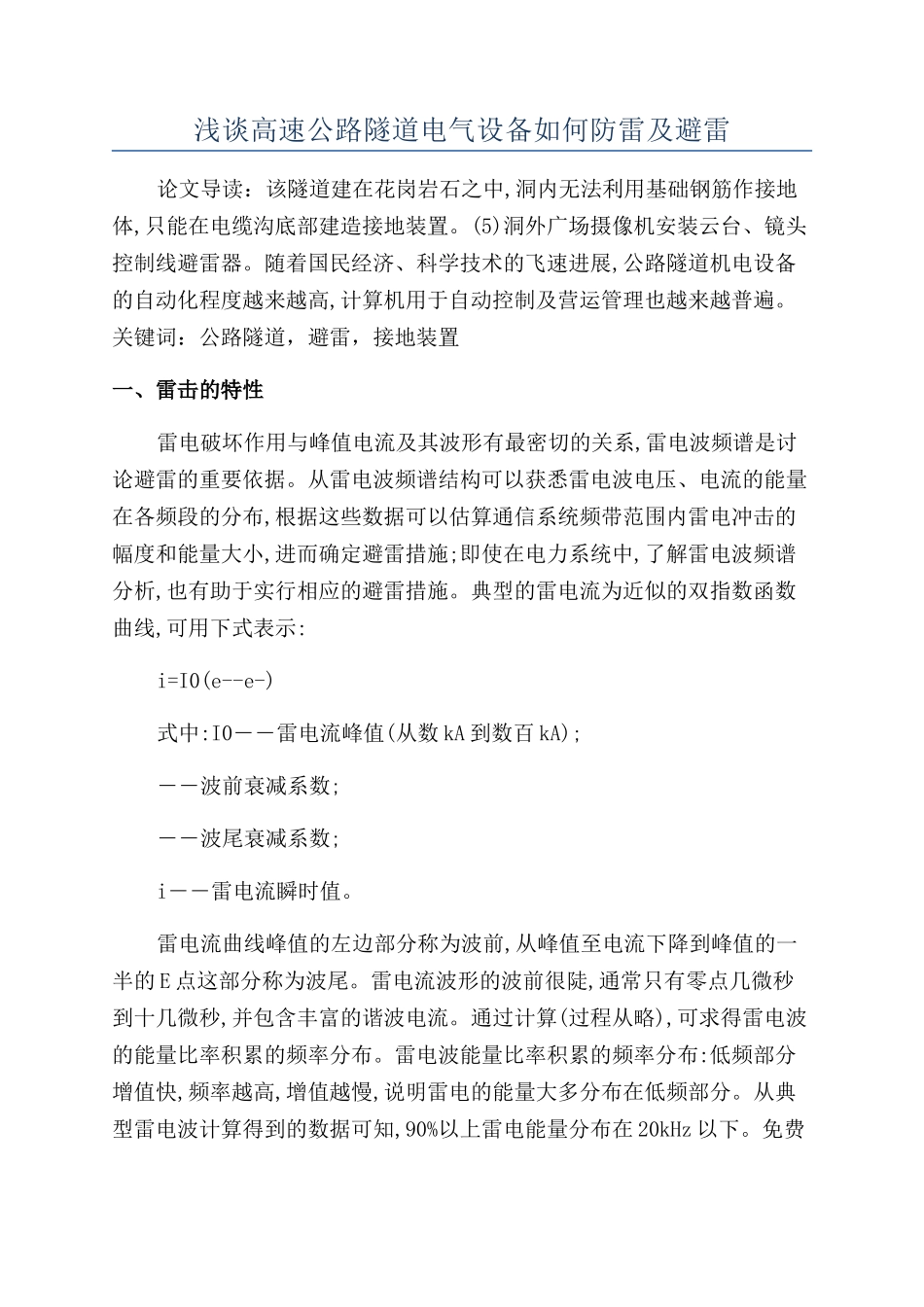

浅谈高速公路隧道电气设备如何防雷及避雷论文导读：该隧道建在花岗岩石之中,洞内无法利用基础钢筋作接地体,只能在电缆沟底部建造接地装置。(5)洞外广场摄像机安装云台、镜头控制线避雷器。随着国民经济、科学技术的飞速进展,公路隧道机电设备的自动化程度越来越高,计算机用于自动控制及营运管理也越来越普遍。关键词：公路隧道，避雷，接地装置一、雷击的特性雷电破坏作用与峰值电流及其波形有最密切的关系,雷电波频谱是讨论避雷的重要依据。从雷电波频谱结构可以获悉雷电波电压、电流的能量在各频段的分布,根据这些数据可以估算通信系统频带范围内雷电冲击的幅度和能量大小,进而确定避雷措施;即使在电力系统中,了解雷电波频谱分析,也有助于实行相应的避雷措施。典型的雷电流为近似的双指数函数曲线,可用下式表示:i=I0(e--e-)式中:I0――雷电流峰值(从数 kA 到数百 kA);――波前衰减系数;――波尾衰减系数;i――雷电流瞬时值。雷电流曲线峰值的左边部分称为波前,从峰值至电流下降到峰值的一半的 E 点这部分称为波尾。雷电流波形的波前很陡,通常只有零点几微秒到十几微秒,并包含丰富的谐波电流。通过计算(过程从略),可求得雷电波的能量比率积累的频率分布。雷电波能量比率积累的频率分布:低频部分增值快,频率越高,增值越慢,说明雷电的能量大多分布在低频部分。从典型雷电波计算得到的数据可知,90%以上雷电能量分布在 20kHz 以下。免费论文。即在防雷工程中,只要防止 20kHz 以下频率的雷电波侵入,就能把雷电波的能量削减掉 90%以上。二、隧道电气设备防雷工程设计该隧道监控系统设备屡遭雷击损坏,从损坏的电气设备分析,都是弱电部分的接口电路或电源电路(如:摄像机解码板、电源板及摄像头等)损坏,而且无严重烧焦及机械性破坏,推断应是受到感应雷即雷电电磁脉冲的冲击影响所致。根据我国《建筑物防雷设计法律规范 GB50057-94》,参照国际电工委员会 IEC1024 防雷与接地的有关规定实行屏蔽、泄放、消峰、分流、均压等电位联接的原理进行防雷工程的综合设计和改进。（一）接地系统及措施接地是防雷的基础,接地系统的设计与施工直接影响防雷的效果。只有良好的接地才能为入侵的雷电流提供畅顺的入地泄放通道,同时才能使屏蔽效果得到保障。该隧道建在花岗岩石之中,洞内无法利用基础钢筋作接地体,只能在电缆沟底部建造接地装置。为了减小接地电阻,可采纳复合接地体,即水平接地体和垂直接地体相结合的方式,并在接地极周围填充长效降阻剂。垂直接...
