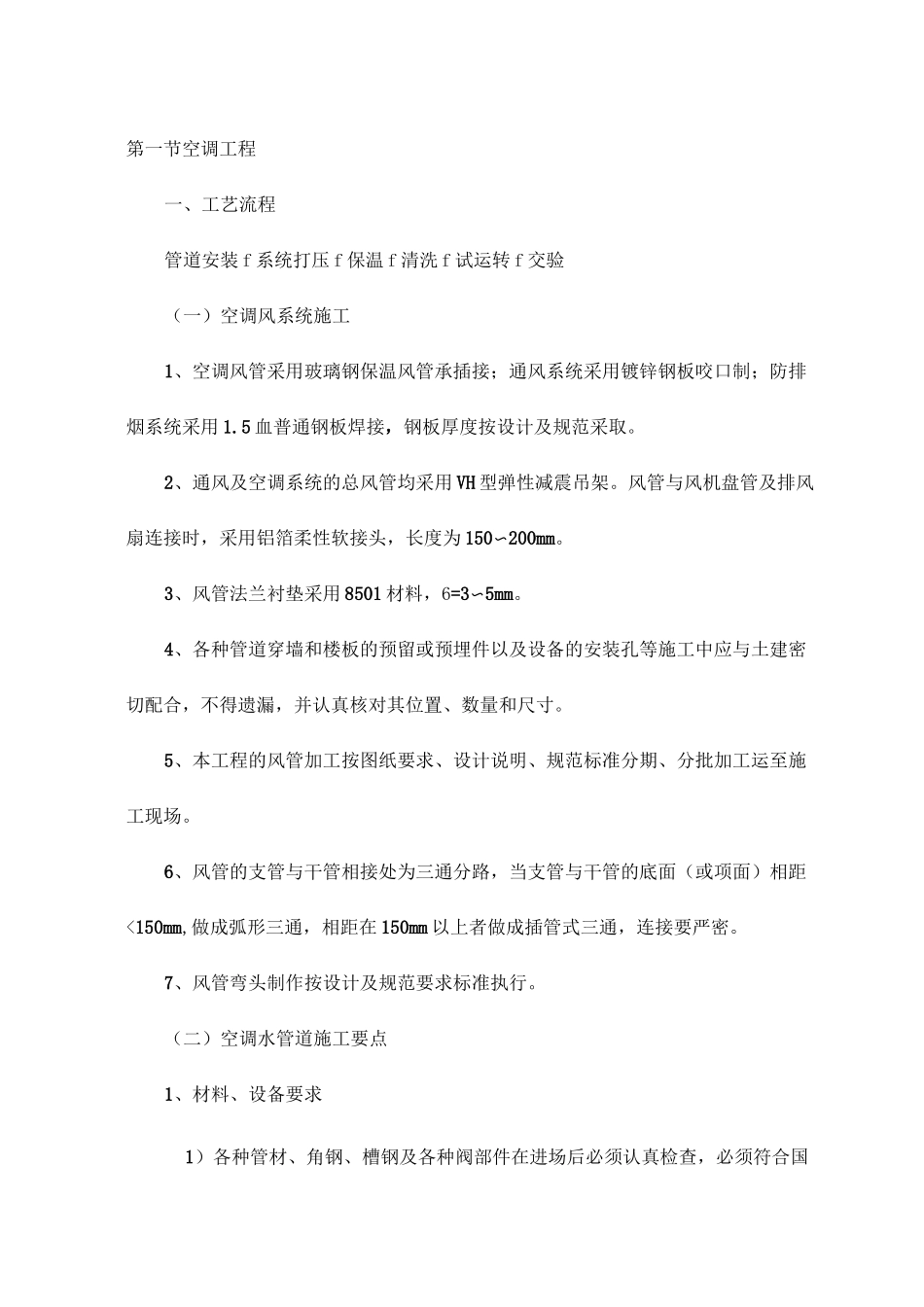

第一节空调工程一、工艺流程管道安装 f 系统打压 f 保温 f 清洗 f 试运转 f 交验（一）空调风系统施工1、空调风管采用玻璃钢保温风管承插接；通风系统采用镀锌钢板咬口制；防排烟系统采用 1.5 血普通钢板焊接，钢板厚度按设计及规范采取。2、通风及空调系统的总风管均采用 VH 型弹性减震吊架。风管与风机盘管及排风扇连接时，采用铝箔柔性软接头，长度为 150〜200mm。3、风管法兰衬垫采用 8501 材料，6=3〜5mm。4、各种管道穿墙和楼板的预留或预埋件以及设备的安装孔等施工中应与土建密切配合，不得遗漏，并认真核对其位置、数量和尺寸。5、本工程的风管加工按图纸要求、设计说明、规范标准分期、分批加工运至施工现场。6、风管的支管与干管相接处为三通分路，当支管与干管的底面（或项面）相距<150mm,做成弧形三通，相距在 150mm 以上者做成插管式三通，连接要严密。7、风管弯头制作按设计及规范要求标准执行。（二）空调水管道施工要点1、材料、设备要求1）各种管材、角钢、槽钢及各种阀部件在进场后必须认真检查，必须符合国家或部颁标准，并有材质及产品合格证。（2）设备开箱检查：建设单位和设备供应部门共同参加，开箱前检查包装外观有无损坏和受潮；开箱后认真检查设备名称、规格、型号是否与图纸相符，说明书、合格证是否齐全；按装箱清单和设备技术文件，检查主机，附件、专用工具是否齐全设备表面有无缺陷、损坏、锈蚀、受潮等现象；将检验结果作好记录，参与检查人员签字盖章，作为交接资料和设备技术档案依据。2、剔凿孔洞的要求（1）配合业主由专人按设计图纸将管道及设备的位置、标高尺寸测定标好孔洞的部位，并对原预留孔洞进行校对。（2）凡属预制墙、楼板需要剔孔洞，必须在装修或抹灰前剔凿，遇有剔混凝土空心楼板肋或断钢筋，必须先征得有关部门的同意及采取相应的补救措施后，方可剔凿。3、套管安装钢套管：根据所穿建筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当的部件焊好铁架。管道安装时，把预制好的套管穿好，除特别外，管道与套管之间的间隙应用耐火的柔性材料密实填充。套管上端应高出地面 50mm,下端与楼板面平。预埋上下层套管时，中心线需垂直。4、型钢支、吊架安装1）空调水冷、热共用供回水管与其支、吊架之间采用与保温层厚度相同的经过防腐处理的木托。（2）在直段管廊内，按设计图纸和要求测定好吊卡位置和标高，找好坡度，将预制好的型钢...
