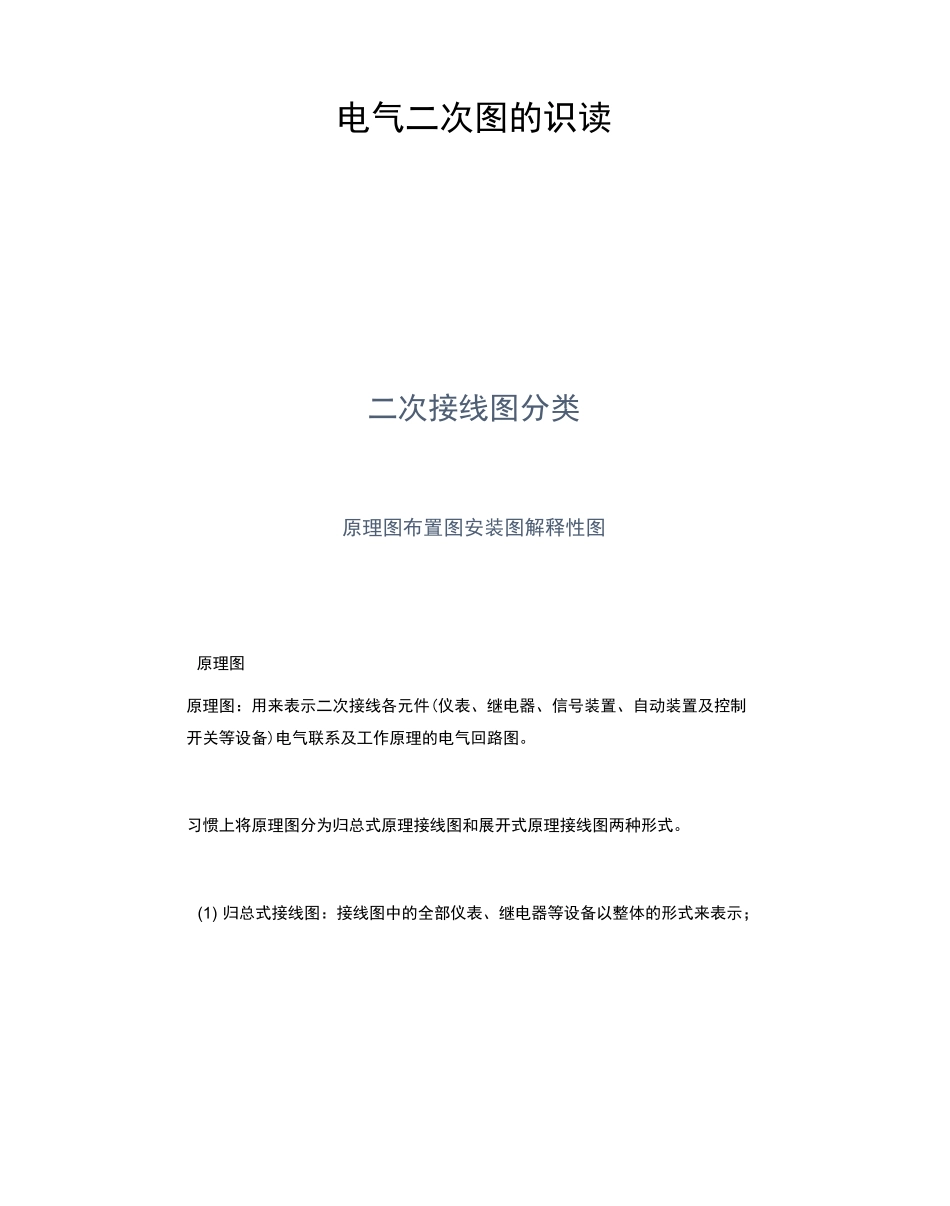

电气二次图的识读

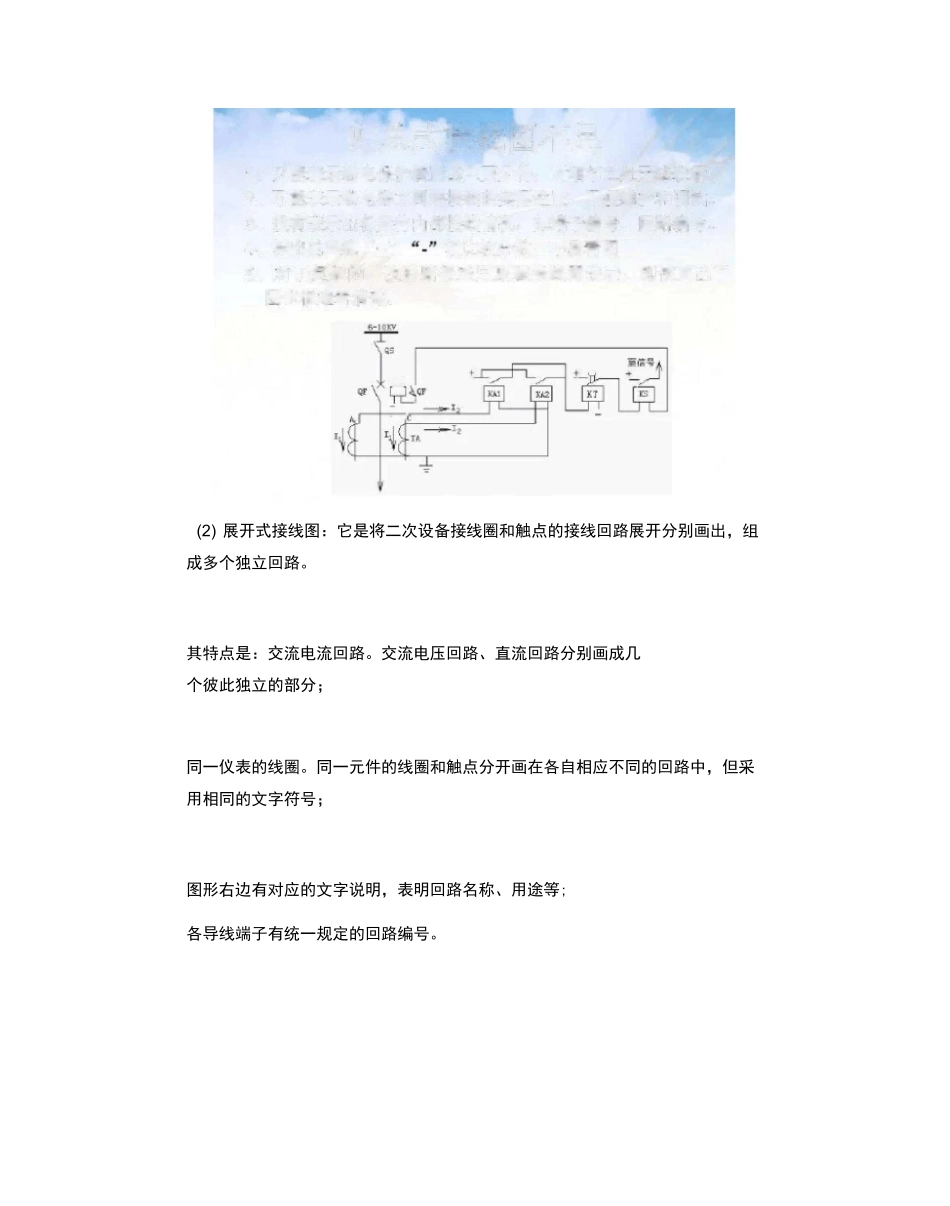

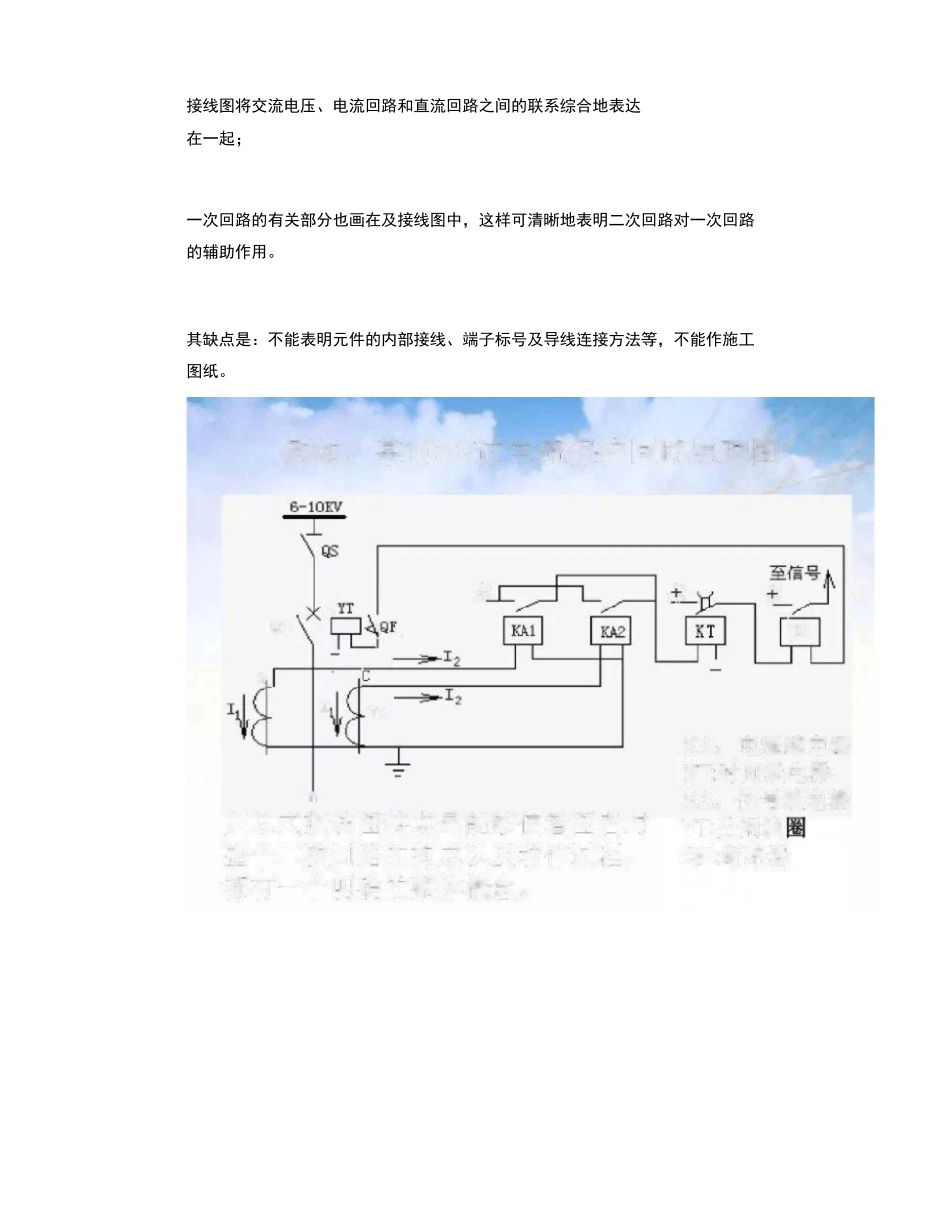

电气二次图的识读二次接线图分类原理图布置图安装图解释性图原理图原理图：用来表示二次接线各元件(仪表、继电器、信号装置、自动装置及控制开关等设备)电气联系及工作原理的电气回路图。习惯上将原理图分为归总式原理接线图和展开式原理接线图两种形式。(1) 归总式接线图：接线图中的全部仪表、继电器等设备以整体的形式来表示；十QAITYT:分闸例如：某 lokvii 电流保护回路原理图QF：断路KA：电流继电器 KT:时间继电器归总式偉线图特点是能够便看图者对整个二次回路的构成以及动作过稈，都有一个明确的整体概念。K接线图将交流电压、电流回路和直流回路之间的联系综合地表达在一起；一次回路的有关部分也画在及接线图中，这样可清晰地表明二次回路对一次回路的辅助作用。其缺点是：不能表明元件的内部接线、端子标号及导线连接方法等，不能作施工图纸。TT归总式接线图不足1.只能表示继电保护装置的主要元件，对细节之处无法表示"2. 不能表示继电器之间连接线的实际位置，不便维护和调试口3. 没有表示出各元件内部接线情况，如端子编号、回路编号口 4＞标出的直流“叙'极比较分散，不易看图5.对于复杂的二次回路很难用原理接线图表示，即使画出了图也很难看清楚.(2) 展开式接线图：它是将二次设备接线圈和触点的接线回路展开分别画出，组成多个独立回路。其特点是：交流电流回路。交流电压回路、直流回路分别画成几个彼此独立的部分；同一仪表的线圈。同一元件的线圈和触点分开画在各自相应不同的回路中，但采用相同的文字符号；图形右边有对应的文字说明，表明回路名称、用途等;各导线端子有统一规定的回路编号。例如：某 10kV 过电流保护回路原理图1T 九 1BLA(b)宜涼回路KA：电流继电器KT：时间继电器KS：信号继电器¥7■:分闸线圈QF:断路器及其辅助触点irrrisMTOII仁｝倍号回蹈特别注意：断路器处丁-分闸、继电器未通屯的状态如何看分开式原理接线图(1)“先一次，后二次”：图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作用。(2)“先交流，后直流”：图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次设备接线的运行状况，先把交流回路看懂后，根据交流回路电气量以及在系统发生故障时这些电气量的变化特点，对直流回路进行逻辑推断，直流回路就容易...
