高压电动机差动保护原理及注意事项

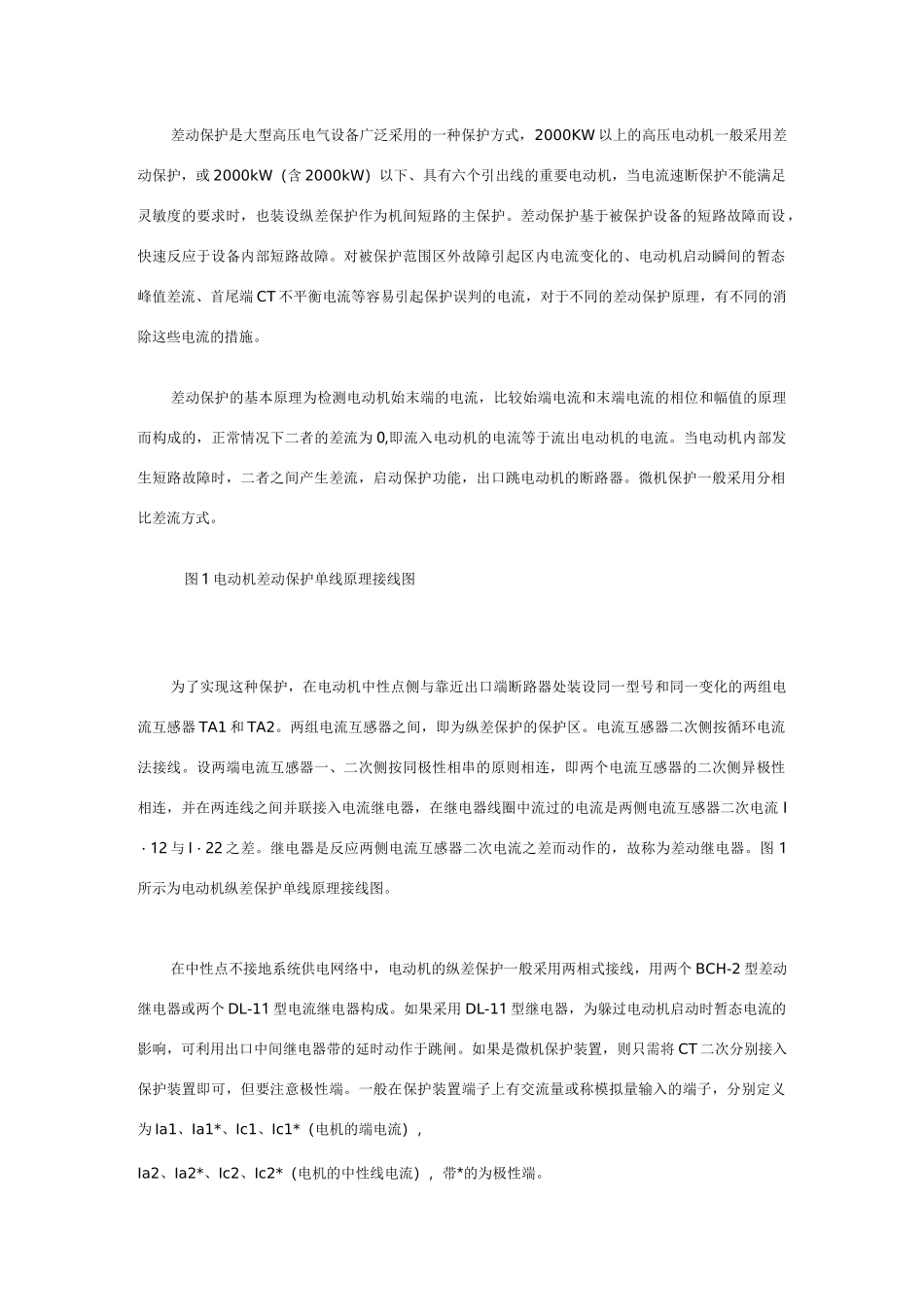

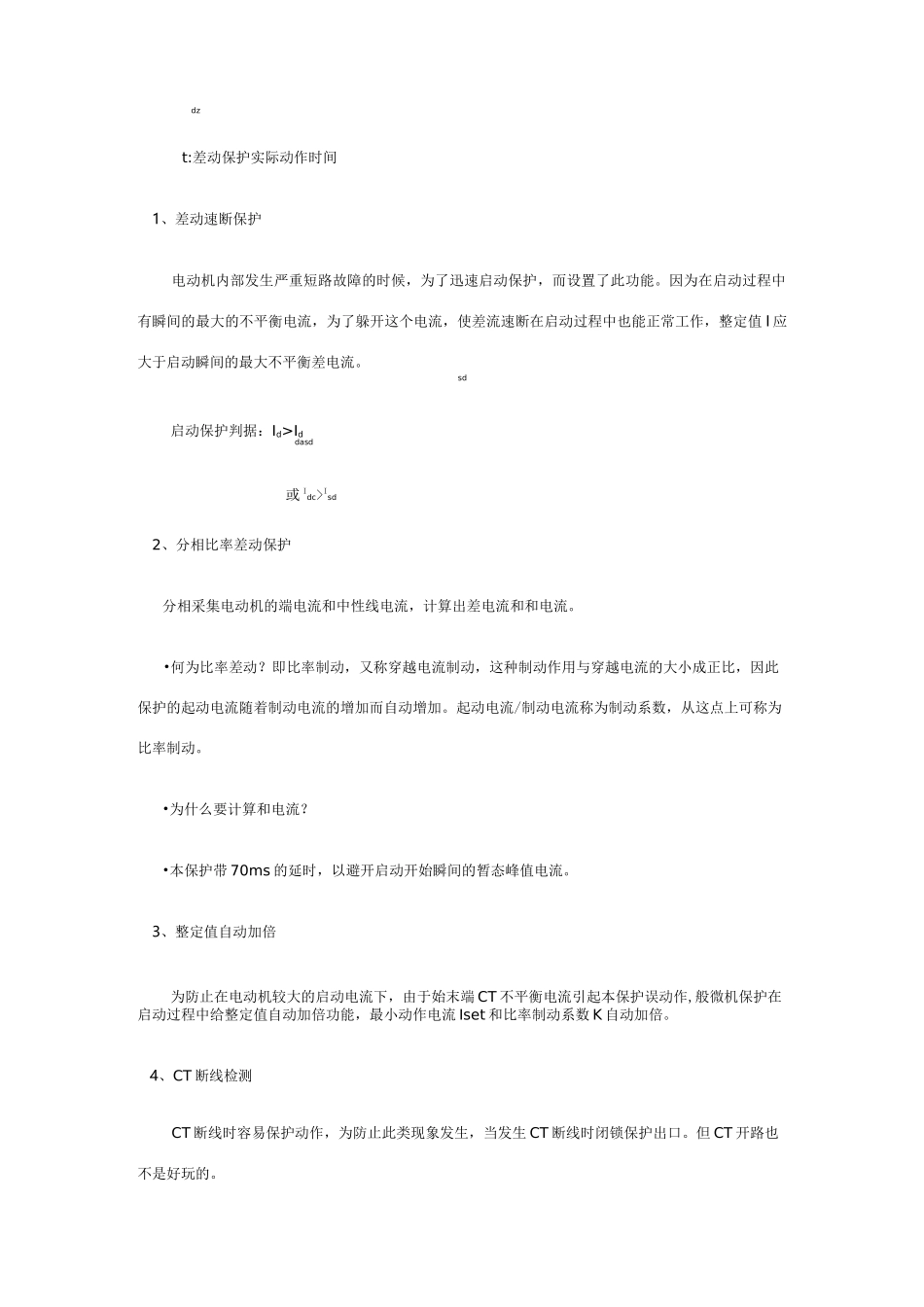

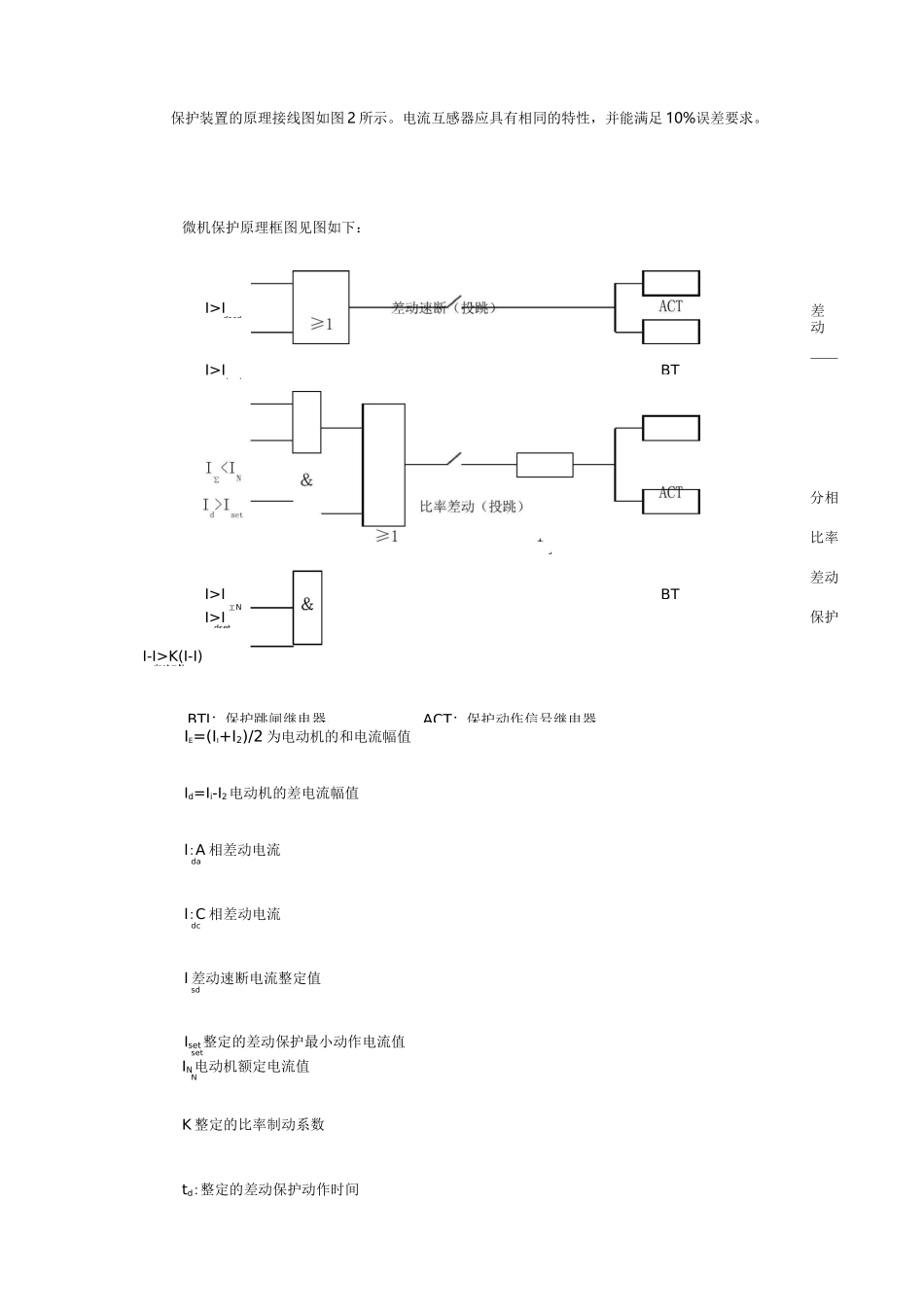

差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW 以上的高压电动机一般采用差动保护，或 2000kW（含 2000kW）以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端 CT 不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为 0,即流入电动机的电流等于流出电动机的电流。当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。微机保护一般采用分相比差流方式。图 1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器 TA1 和 TA2。两组电流互感器之间，即为纵差保护的保护区。电流互感器二次侧按循环电流法接线。设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流 I・12 与 I・22 之差。继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。图 1所示为电动机纵差保护单线原理接线图。在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个 BCH-2 型差动继电器或两个 DL-11 型电流继电器构成。如果采用 DL-11 型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带的延时动作于跳闸。如果是微机保护装置，则只需将 CT 二次分别接入保护装置即可，但要注意极性端。一般在保护装置端子上有交流量或称模拟量输入的端子，分别定义为 Ia1、Ia1*、Ic1、Ic1*（电机的端电流），Ia2、Ia2*、Ic2、Ic2*（电机的中性线电流），带*的为极性端。差动I-I>K(I-I)dset 工N分相比率差动保护BTJ：保护跳闸继电器,ACT：保护动作信号继电器保护装置的原理接线图如图 2 所示。电流互感器应具有相同的特性，并能满足 10%误差要求。微机保护原理框图见图如下：IE=(II+I2)/2 为电动机的和电流幅值Id=Ii-I2电动机的差电流幅值I:A 相差动电流daI:C 相差动...
