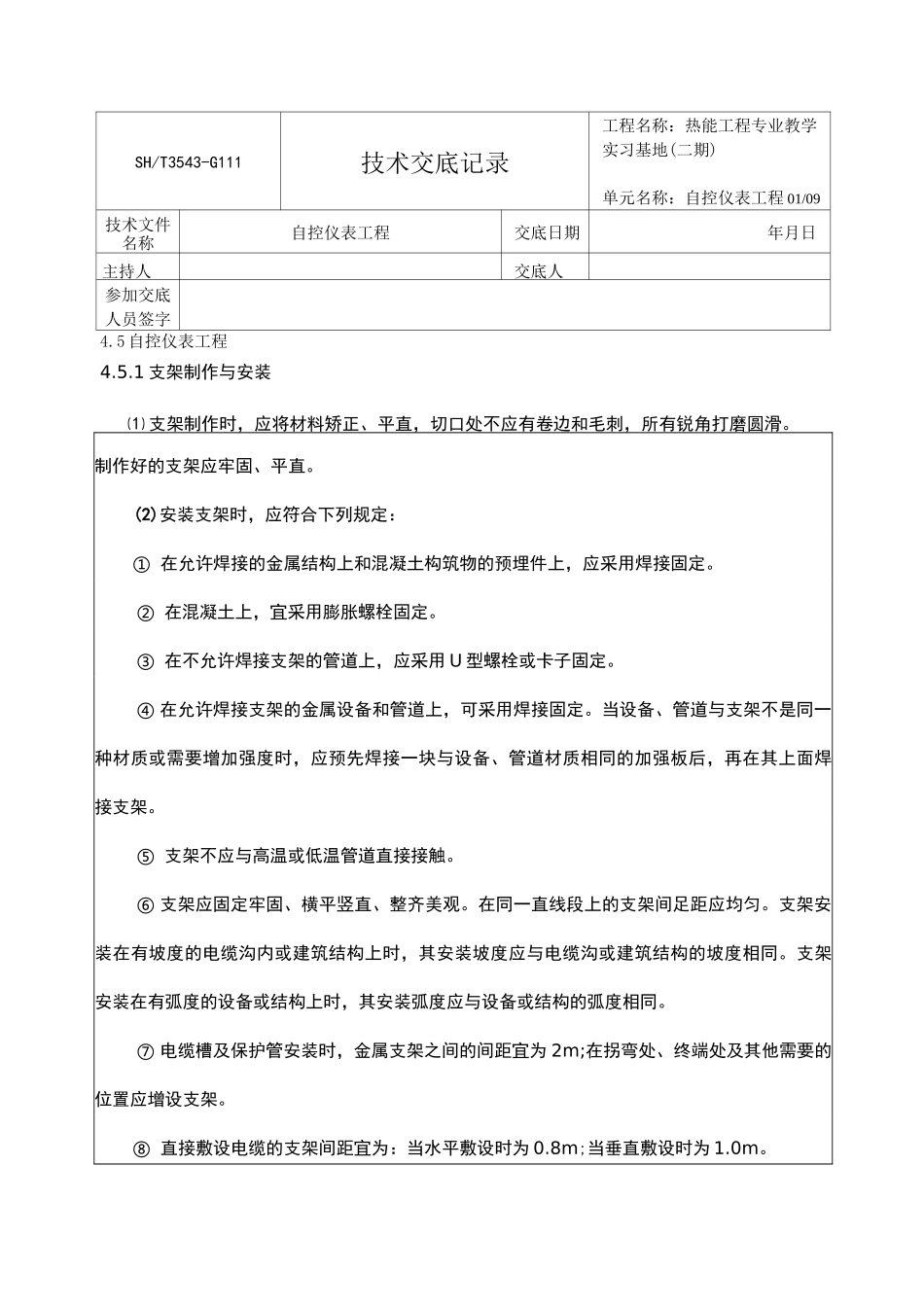

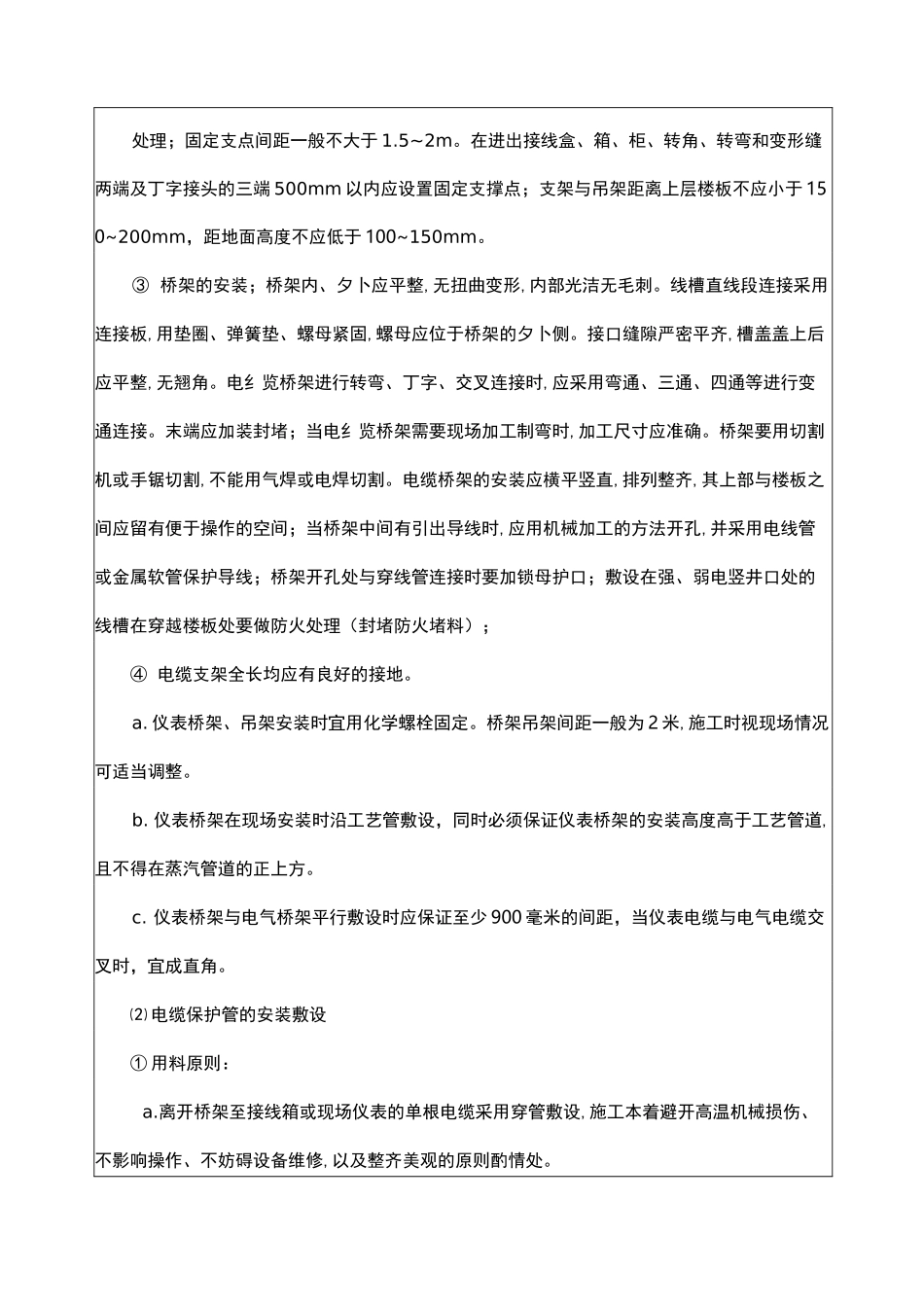

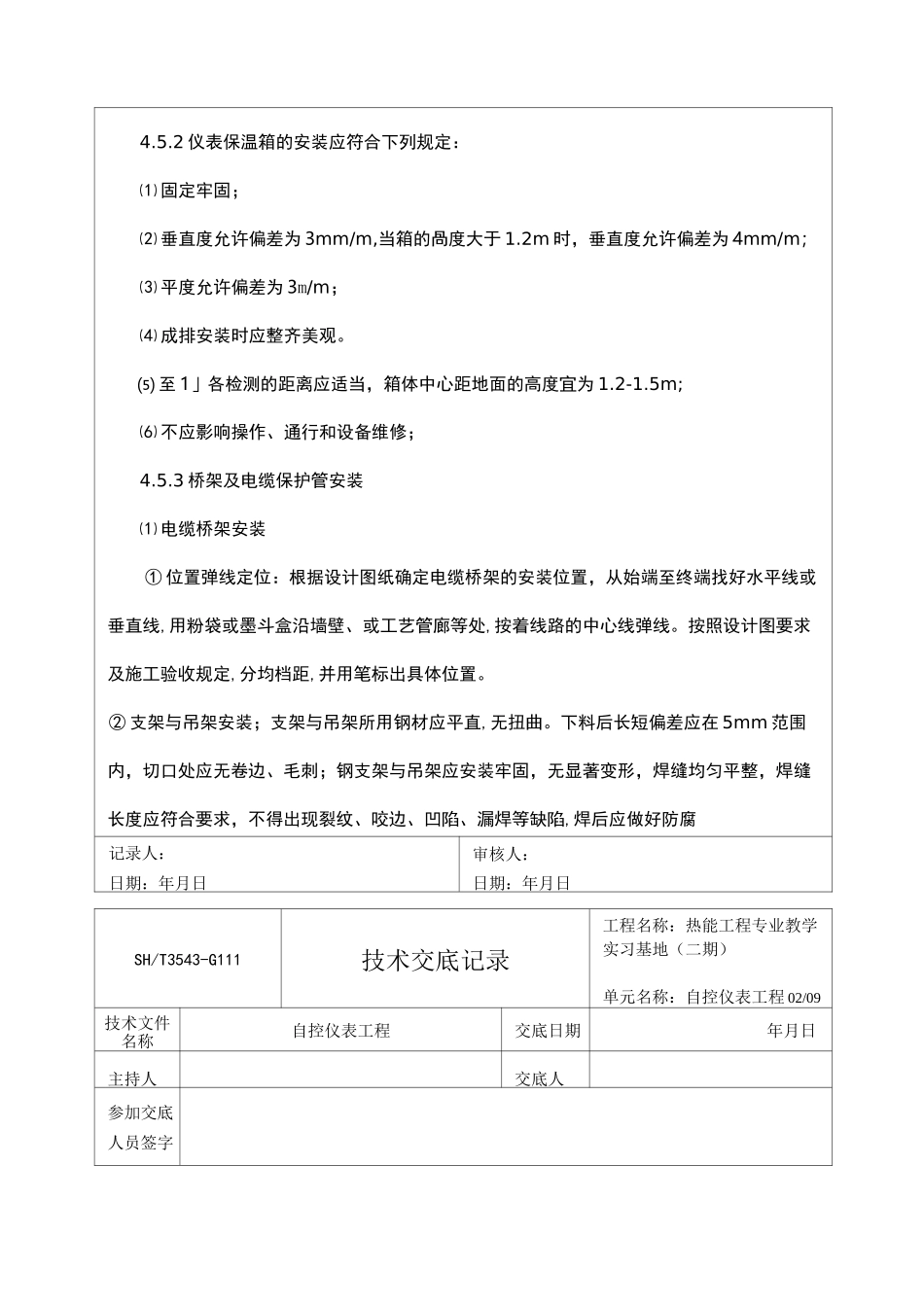

SH/T3543-G111技术交底记录工程名称：热能工程专业教学实习基地(二期)单元名称：自控仪表工程 01/09技术文件名称自控仪表工程交底日期年月日主持人交底人参加交底人员签字4.5 自控仪表工程4.5.1 支架制作与安装⑴ 支架制作时，应将材料矫正、平直，切口处不应有卷边和毛刺，所有锐角打磨圆滑。制作好的支架应牢固、平直。(2)安装支架时，应符合下列规定：① 在允许焊接的金属结构上和混凝土构筑物的预埋件上，应采用焊接固定。② 在混凝土上，宜采用膨胀螺栓固定。③ 在不允许焊接支架的管道上，应采用 U 型螺栓或卡子固定。④ 在允许焊接支架的金属设备和管道上，可采用焊接固定。当设备、管道与支架不是同一种材质或需要增加强度时，应预先焊接一块与设备、管道材质相同的加强板后，再在其上面焊接支架。⑤ 支架不应与高温或低温管道直接接触。⑥ 支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间足距应均匀。支架安装在有坡度的电缆沟内或建筑结构上时，其安装坡度应与电缆沟或建筑结构的坡度相同。支架安装在有弧度的设备或结构上时，其安装弧度应与设备或结构的弧度相同。⑦ 电缆槽及保护管安装时，金属支架之间的间距宜为 2m;在拐弯处、终端处及其他需要的位置应增设支架。⑧ 直接敷设电缆的支架间距宜为：当水平敷设时为 0.8m;当垂直敷设时为 1.0m。4.5.2 仪表保温箱的安装应符合下列规定：⑴ 固定牢固；⑵ 垂直度允许偏差为 3mm/m,当箱的咼度大于 1.2m 时，垂直度允许偏差为 4mm/m；⑶ 平度允许偏差为 3m/m；⑷ 成排安装时应整齐美观。⑸ 至 1」各检测的距离应适当，箱体中心距地面的高度宜为 1.2-1.5m;⑹ 不应影响操作、通行和设备维修；4.5.3 桥架及电缆保护管安装⑴ 电缆桥架安装① 位置弹线定位：根据设计图纸确定电缆桥架的安装位置，从始端至终端找好水平线或垂直线,用粉袋或墨斗盒沿墙壁、或工艺管廊等处,按着线路的中心线弹线。按照设计图要求及施工验收规定,分均档距,并用笔标出具体位置。② 支架与吊架安装；支架与吊架所用钢材应平直,无扭曲。下料后长短偏差应在 5mm 范围内，切口处应无卷边、毛刺；钢支架与吊架应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、凹陷、漏焊等缺陷,焊后应做好防腐记录人：日期：年月日审核人：日期：年月日SH/T3543-G111技术交底记录工程名称：热能工程专业教学实习基地（二期）单元名称：自控仪表工程 02/0...
