电气控制技术练习题及答案

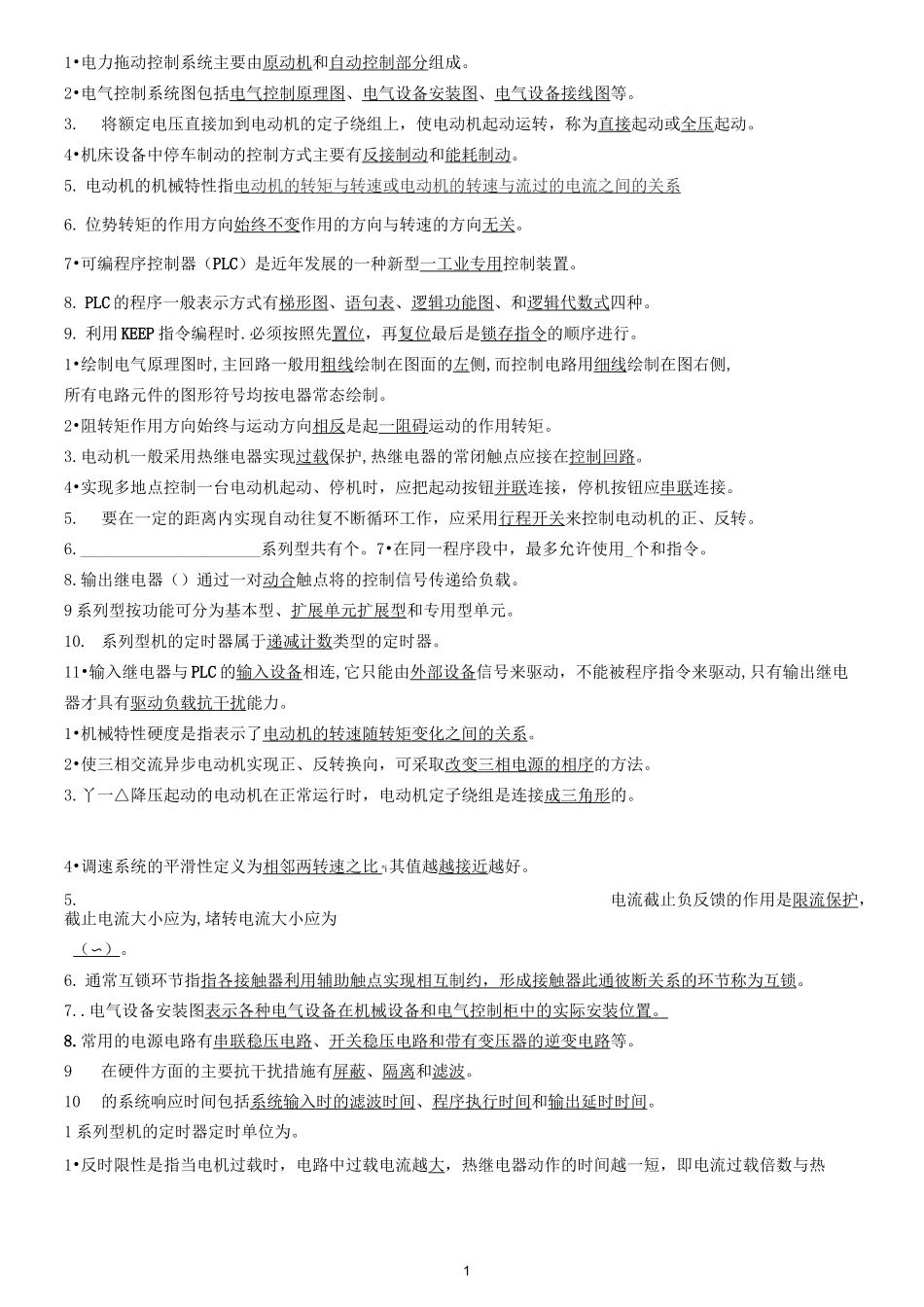

11•电力拖动控制系统主要由原动机和自动控制部分组成。2•电气控制系统图包括电气控制原理图、电气设备安装图、电气设备接线图等。3.将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为直接起动或全压起动。4•机床设备中停车制动的控制方式主要有反接制动和能耗制动。5. 电动机的机械特性指电动机的转矩与转速或电动机的转速与流过的电流之间的关系6. 位势转矩的作用方向始终不变作用的方向与转速的方向无关。7•可编程序控制器（PLC）是近年发展的一种新型一工业专用控制装置。8. PLC 的程序一般表示方式有梯形图、语句表、逻辑功能图、和逻辑代数式四种。9. 利用 KEEP 指令编程时.必须按照先置位，再复位最后是锁存指令的顺序进行。1•绘制电气原理图时,主回路一般用粗线绘制在图面的左侧,而控制电路用细线绘制在图右侧,所有电路元件的图形符号均按电器常态绘制。2•阻转矩作用方向始终与运动方向相反是起一阻碍运动的作用转矩。3.电动机一般采用热继电器实现过载保护,热继电器的常闭触点应接在控制回路。4•实现多地点控制一台电动机起动、停机时，应把起动按钮并联连接，停机按钮应串联连接。5.要在一定的距离内实现自动往复不断循环工作，应采用行程开关来控制电动机的正、反转。6.______________________系列型共有个。7•在同一程序段中，最多允许使用_个和指令。8.输出继电器（）通过一对动合触点将的控制信号传递给负载。9 系列型按功能可分为基本型、扩展单元扩展型和专用型单元。10. 系列型机的定时器属于递减计数类型的定时器。11•输入继电器与 PLC 的输入设备相连,它只能由外部设备信号来驱动，不能被程序指令来驱动,只有输出继电器才具有驱动负载抗干扰能力。1•机械特性硬度是指表示了电动机的转速随转矩变化之间的关系。2•使三相交流异步电动机实现正、反转换向，可采取改变三相电源的相序的方法。3.丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接成三角形的。4•调速系统的平滑性定义为相邻两转速之比 ni其值越越接近越好。5.电流截止负反馈的作用是限流保护，截止电流大小应为,堵转电流大小应为（ 〜 ） 。6. 通常互锁环节指指各接触器利用辅助触点实现相互制约，形成接触器此通彼断关系的环节称为互锁。7..电气设备安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。8.常用的电源电路有串联稳压电路、开关稳压电路和带有变压器的逆变电路等。9在硬件方面的主要抗干...
