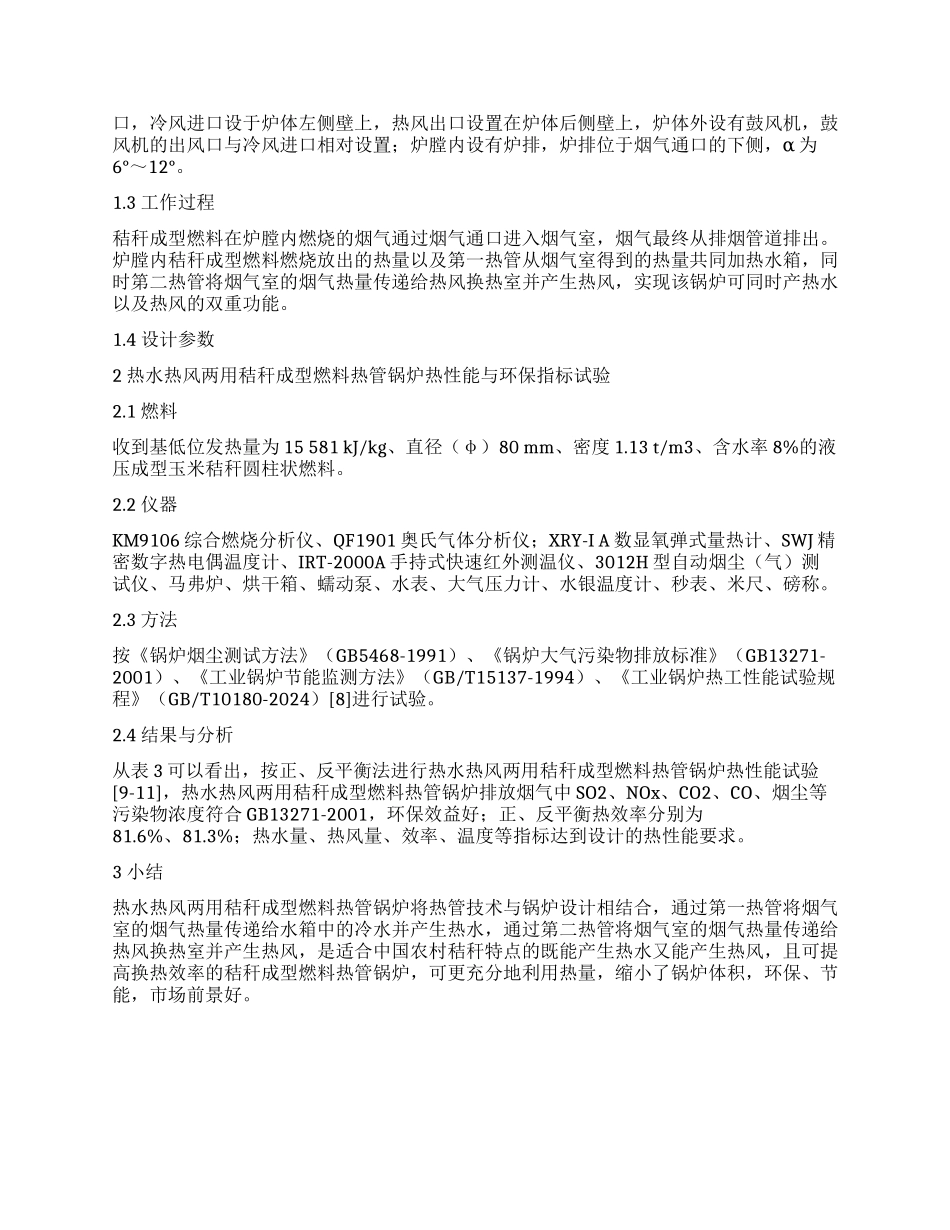

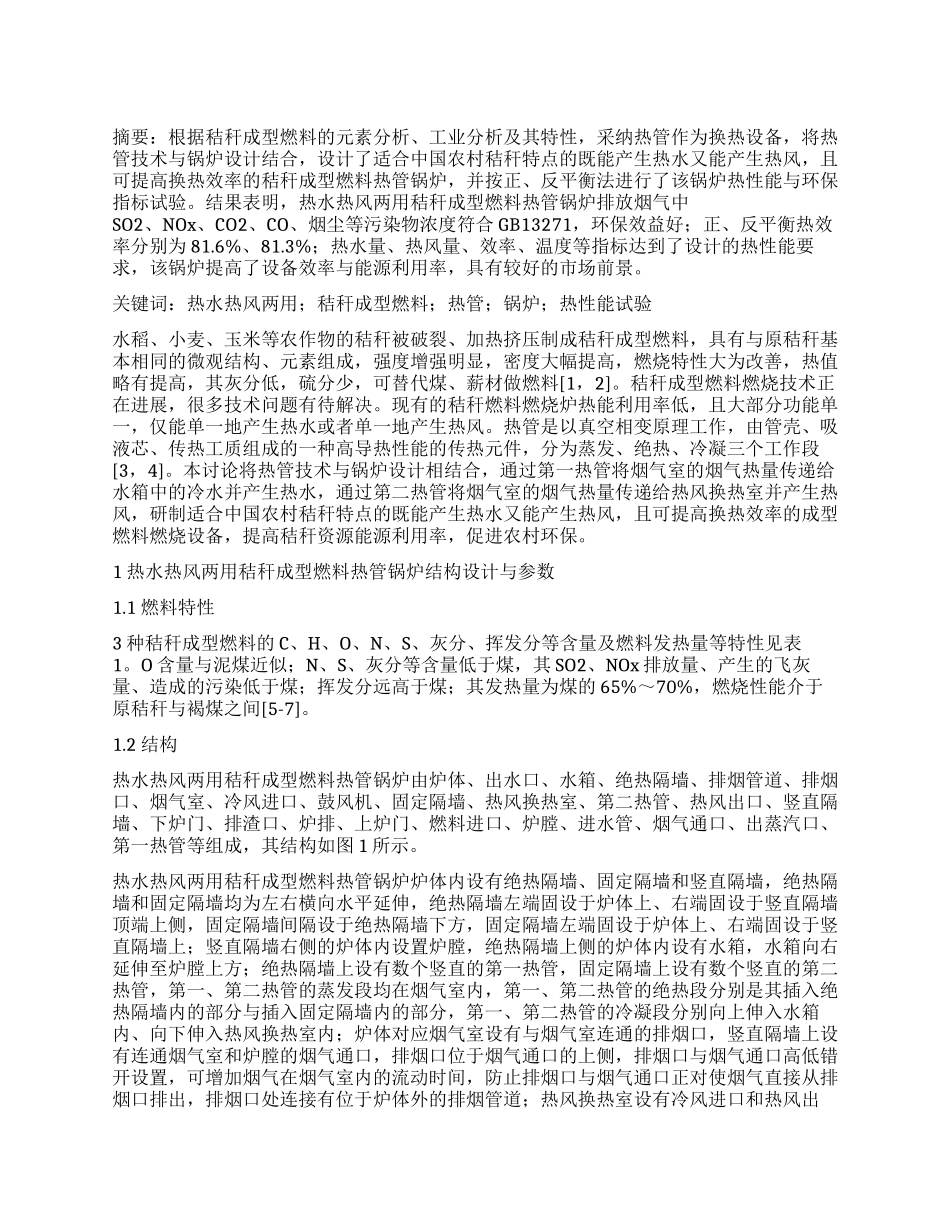

摘要:根据秸秆成型燃料的元素分析、工业分析及其特性,采纳热管作为换热设备,将热管技术与锅炉设计结合,设计了适合中国农村秸秆特点的既能产生热水又能产生热风,且可提高换热效率的秸秆成型燃料热管锅炉,并按正、反平衡法进行了该锅炉热性能与环保指标试验。结果表明,热水热风两用秸秆成型燃料热管锅炉排放烟气中SO2、NOx、CO2、CO、烟尘等污染物浓度符合 GB13271,环保效益好;正、反平衡热效率分别为 81.6%、81.3%;热水量、热风量、效率、温度等指标达到了设计的热性能要求,该锅炉提高了设备效率与能源利用率,具有较好的市场前景。关键词:热水热风两用;秸秆成型燃料;热管;锅炉;热性能试验水稻、小麦、玉米等农作物的秸秆被破裂、加热挤压制成秸秆成型燃料,具有与原秸秆基本相同的微观结构、元素组成,强度增强明显,密度大幅提高,燃烧特性大为改善,热值略有提高,其灰分低,硫分少,可替代煤、薪材做燃料[1,2]。秸秆成型燃料燃烧技术正在进展,很多技术问题有待解决。现有的秸秆燃料燃烧炉热能利用率低,且大部分功能单一,仅能单一地产生热水或者单一地产生热风。热管是以真空相变原理工作,由管壳、吸液芯、传热工质组成的一种高导热性能的传热元件,分为蒸发、绝热、冷凝三个工作段[3,4]。本讨论将热管技术与锅炉设计相结合,通过第一热管将烟气室的烟气热量传递给水箱中的冷水并产生热水,通过第二热管将烟气室的烟气热量传递给热风换热室并产生热风,研制适合中国农村秸秆特点的既能产生热水又能产生热风,且可提高换热效率的成型燃料燃烧设备,提高秸秆资源能源利用率,促进农村环保。1 热水热风两用秸秆成型燃料热管锅炉结构设计与参数1.1 燃料特性3 种秸秆成型燃料的 C、H、O、N、S、灰分、挥发分等含量及燃料发热量等特性见表1。O 含量与泥煤近似;N、S、灰分等含量低于煤,其 SO2、NOx 排放量、产生的飞灰量、造成的污染低于煤;挥发分远高于煤;其发热量为煤的 65%~70%,燃烧性能介于原秸秆与褐煤之间[5-7]。1.2 结构热水热风两用秸秆成型燃料热管锅炉由炉体、出水口、水箱、绝热隔墙、排烟管道、排烟口、烟气室、冷风进口、鼓风机、固定隔墙、热风换热室、第二热管、热风出口、竖直隔墙、下炉门、排渣口、炉排、上炉门、燃料进口、炉膛、进水管、烟气通口、出蒸汽口、第一热管等组成,其结构如图 1 所示。热水热风两用秸秆成型燃料热管锅炉炉体内设有绝热隔墙、固定隔墙和竖直隔墙,绝热隔墙和固定...
