焊接工艺课程设计VIP专享

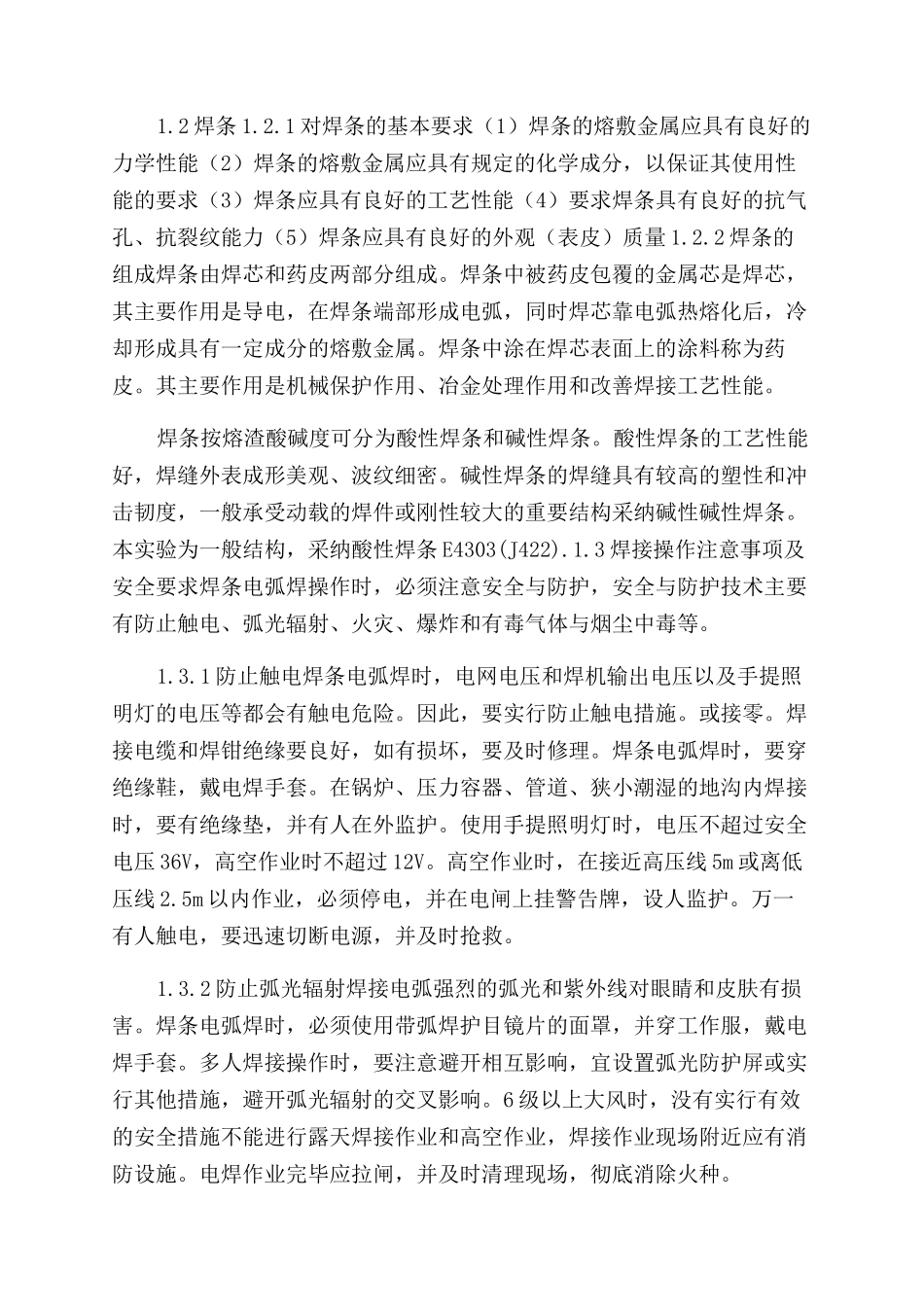

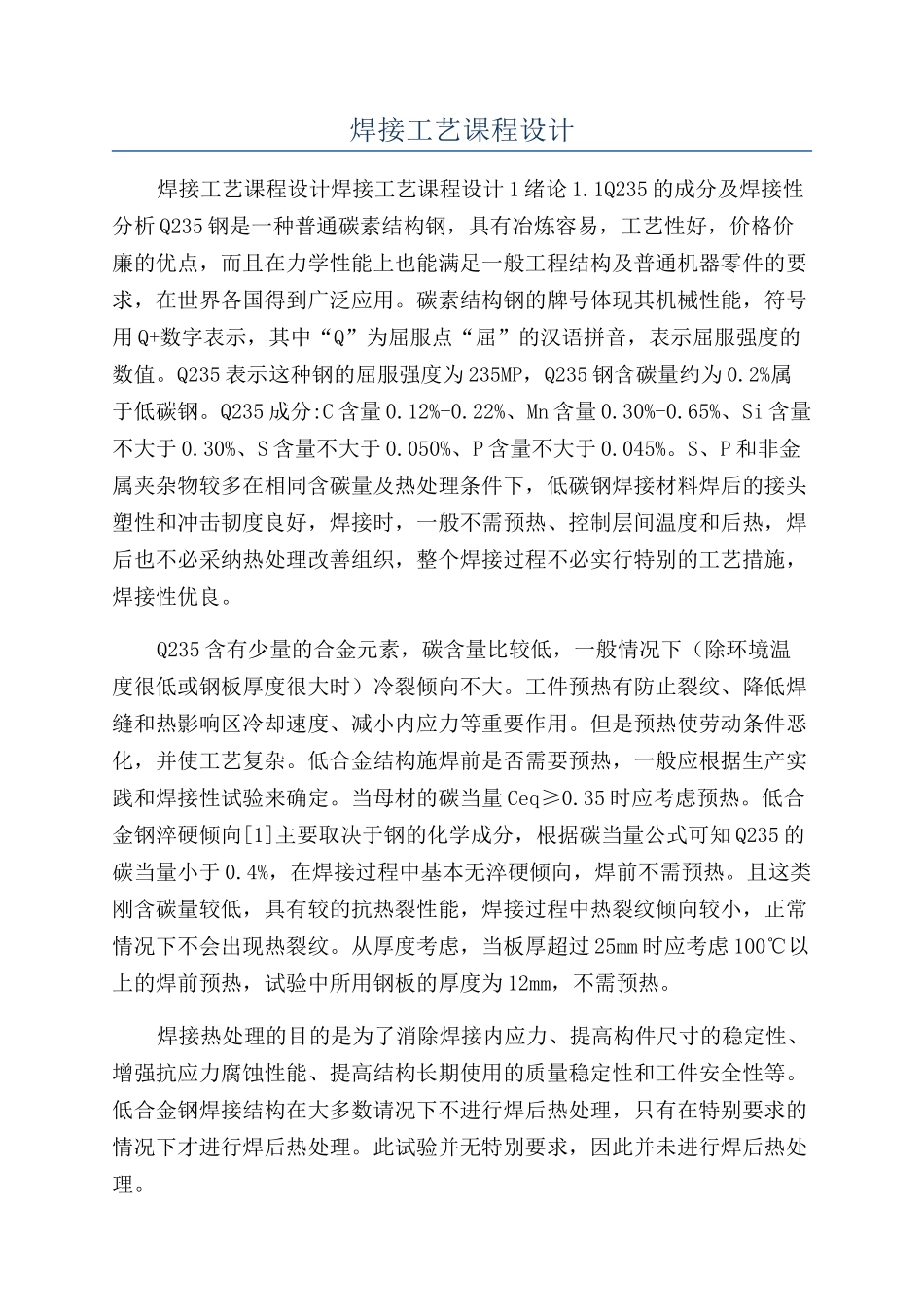

焊接工艺课程设计焊接工艺课程设计焊接工艺课程设计 1 绪论 1.1Q235 的成分及焊接性分析 Q235 钢是一种普通碳素结构钢，具有冶炼容易，工艺性好，价格价廉的优点，而且在力学性能上也能满足一般工程结构及普通机器零件的要求，在世界各国得到广泛应用。碳素结构钢的牌号体现其机械性能，符号用 Q+数字表示，其中“Q”为屈服点“屈”的汉语拼音，表示屈服强度的数值。Q235 表示这种钢的屈服强度为 235MP，Q235 钢含碳量约为 0.2%属于低碳钢。Q235 成分:C 含量 0.12%-0.22%、Mn 含量 0.30%-0.65%、Si 含量不大于 0.30%、S 含量不大于 0.050%、P 含量不大于 0.045%。S、P 和非金属夹杂物较多在相同含碳量及热处理条件下，低碳钢焊接材料焊后的接头塑性和冲击韧度良好，焊接时，一般不需预热、控制层间温度和后热，焊后也不必采纳热处理改善组织，整个焊接过程不必实行特别的工艺措施，焊接性优良。Q235 含有少量的合金元素，碳含量比较低，一般情况下（除环境温度很低或钢板厚度很大时）冷裂倾向不大。工件预热有防止裂纹、降低焊缝和热影响区冷却速度、减小内应力等重要作用。但是预热使劳动条件恶化，并使工艺复杂。低合金结构施焊前是否需要预热，一般应根据生产实践和焊接性试验来确定。当母材的碳当量 Ceq≥0.35 时应考虑预热。低合金钢淬硬倾向[1]主要取决于钢的化学成分，根据碳当量公式可知 Q235 的碳当量小于 0.4%，在焊接过程中基本无淬硬倾向，焊前不需预热。且这类刚含碳量较低，具有较的抗热裂性能，焊接过程中热裂纹倾向较小，正常情况下不会出现热裂纹。从厚度考虑，当板厚超过 25mm 时应考虑 100℃以上的焊前预热，试验中所用钢板的厚度为 12mm，不需预热。焊接热处理的目的是为了消除焊接内应力、提高构件尺寸的稳定性、增强抗应力腐蚀性能、提高结构长期使用的质量稳定性和工件安全性等。低合金钢焊接结构在大多数请况下不进行焊后热处理，只有在特别要求的情况下才进行焊后热处理。此试验并无特别要求，因此并未进行焊后热处理。1.2 焊条 1.2.1 对焊条的基本要求（1）焊条的熔敷金属应具有良好的力学性能（2）焊条的熔敷金属应具有规定的化学成分，以保证其使用性能的要求（3）焊条应具有良好的工艺性能（4）要求焊条具有良好的抗气孔、抗裂纹能力（5）焊条应具有良好的外观（表皮）质量 1.2.2 焊条的组成焊条由焊芯和药皮两部分组成。焊条中被药皮包覆的金属芯是焊芯，其主要作用是导电，...
