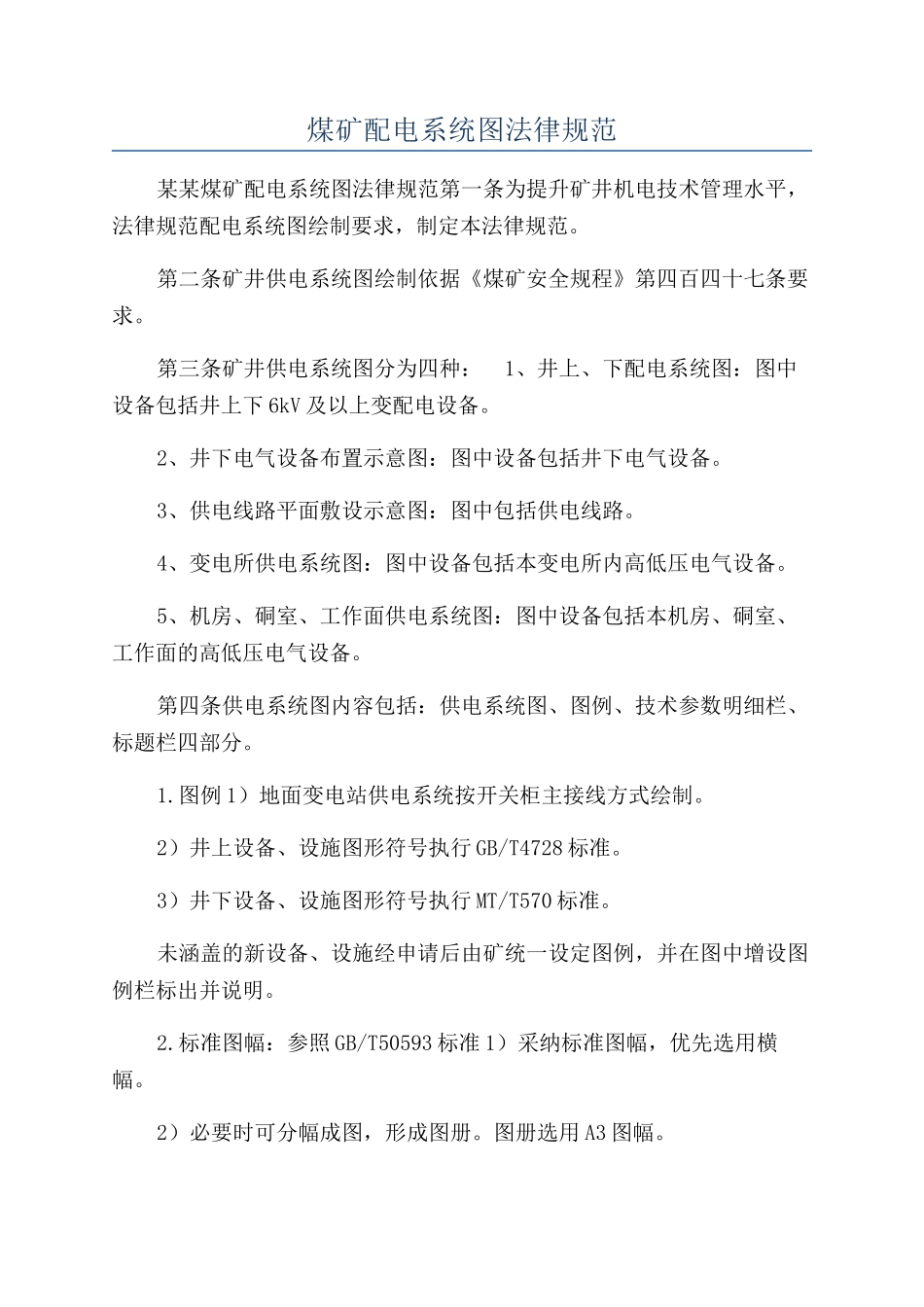

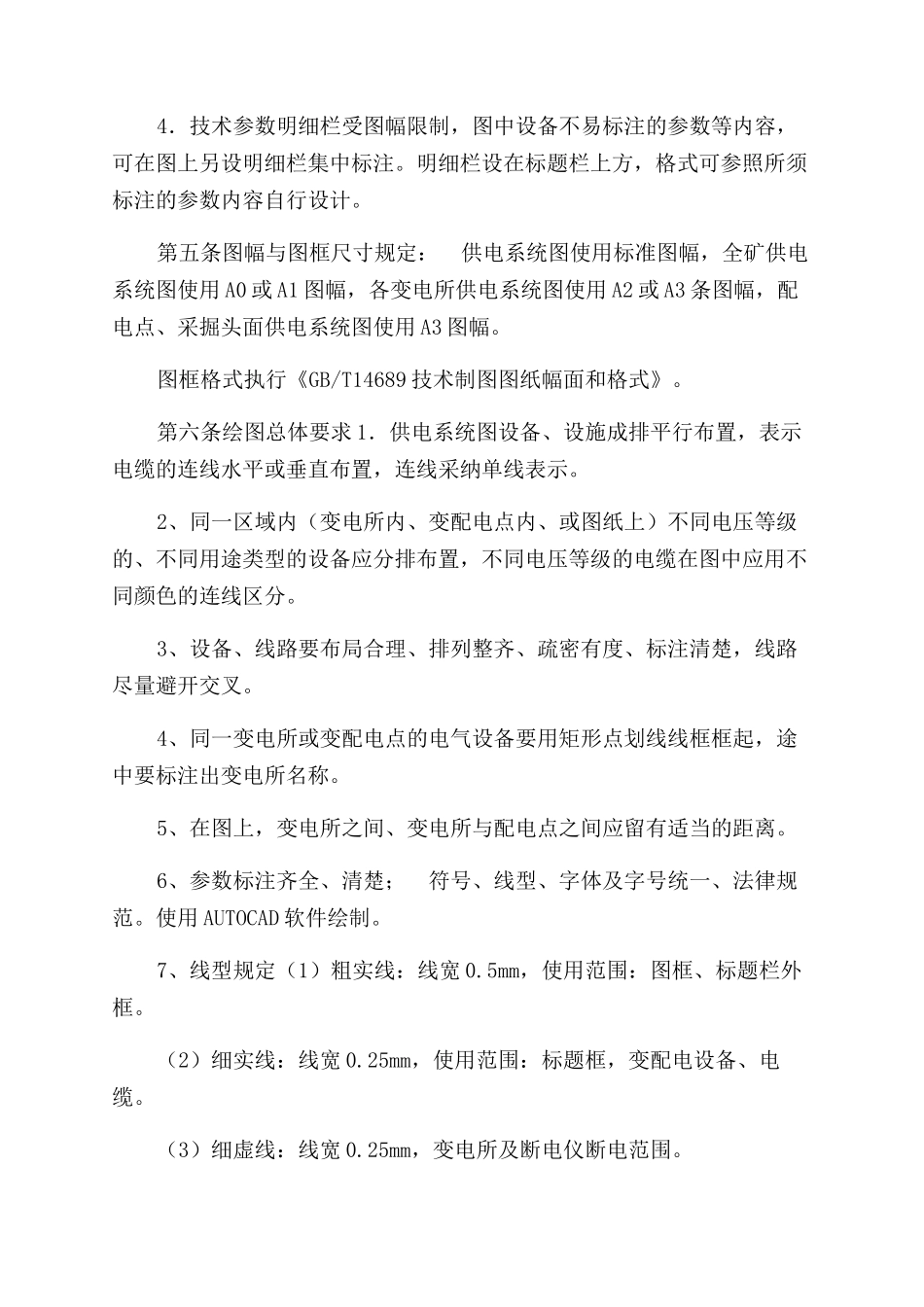

煤矿配电系统图法律规范某某煤矿配电系统图法律规范第一条为提升矿井机电技术管理水平，法律规范配电系统图绘制要求，制定本法律规范。第二条矿井供电系统图绘制依据《煤矿安全规程》第四百四十七条要求。第三条矿井供电系统图分为四种： 1、井上、下配电系统图：图中设备包括井上下 6kV 及以上变配电设备。2、井下电气设备布置示意图：图中设备包括井下电气设备。3、供电线路平面敷设示意图：图中包括供电线路。4、变电所供电系统图：图中设备包括本变电所内高低压电气设备。5、机房、硐室、工作面供电系统图：图中设备包括本机房、硐室、工作面的高低压电气设备。第四条供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。1.图例 1）地面变电站供电系统按开关柜主接线方式绘制。2）井上设备、设施图形符号执行 GB/T4728 标准。3）井下设备、设施图形符号执行 MT/T570 标准。未涵盖的新设备、设施经申请后由矿统一设定图例，并在图中增设图例栏标出并说明。2.标准图幅：参照 GB/T50593 标准 1）采纳标准图幅，优先选用横幅。2）必要时可分幅成图，形成图册。图册选用 A3 图幅。4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。第五条图幅与图框尺寸规定： 供电系统图使用标准图幅，全矿供电系统图使用 A0 或 A1 图幅，各变电所供电系统图使用 A2 或 A3 条图幅，配电点、采掘头面供电系统图使用 A3 图幅。图框格式执行《GB/T14689 技术制图图纸幅面和格式》。第六条绘图总体要求 1．供电系统图设备、设施成排平行布置，表示电缆的连线水平或垂直布置，连线采纳单线表示。2、同一区域内（变电所内、变配电点内、或图纸上）不同电压等级的、不同用途类型的设备应分排布置，不同电压等级的电缆在图中应用不同颜色的连线区分。3、设备、线路要布局合理、排列整齐、疏密有度、标注清楚，线路尽量避开交叉。4、同一变电所或变配电点的电气设备要用矩形点划线线框框起，途中要标注出变电所名称。5、在图上，变电所之间、变电所与配电点之间应留有适当的距离。6、参数标注齐全、清楚； 符号、线型、字体及字号统一、法律规范。使用 AUTOCAD 软件绘制。7、线型规定（1）粗实线：线宽 0.5mm，使用范围：图框、标题栏外框。（2）细实线：线宽 0.25mm，使用范围：标题框，变配电设备、电缆。（3）细...
