燃机PEECC间控制柜风扇安装项目技术方案范文

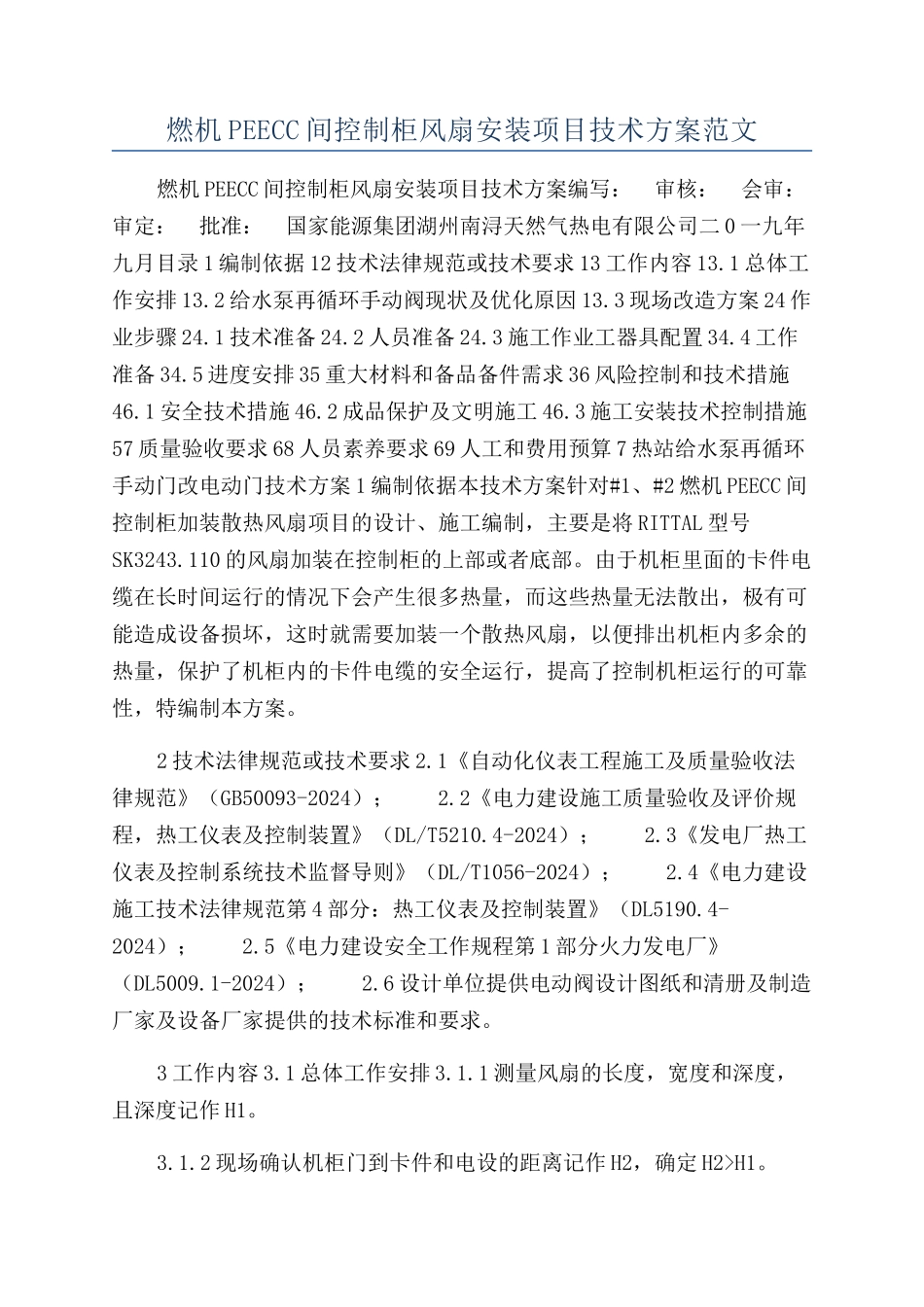

燃机 PEECC 间控制柜风扇安装项目技术方案范文燃机 PEECC 间控制柜风扇安装项目技术方案编写： 审核： 会审： 审定： 批准： 国家能源集团湖州南浔天然气热电有限公司二 0 一九年九月目录 1 编制依据 12 技术法律规范或技术要求 13 工作内容 13.1 总体工作安排 13.2 给水泵再循环手动阀现状及优化原因 13.3 现场改造方案 24 作业步骤 24.1 技术准备 24.2 人员准备 24.3 施工作业工器具配置 34.4 工作准备 34.5 进度安排 35 重大材料和备品备件需求 36 风险控制和技术措施46.1 安全技术措施 46.2 成品保护及文明施工 46.3 施工安装技术控制措施57 质量验收要求 68 人员素养要求 69 人工和费用预算 7 热站给水泵再循环手动门改电动门技术方案 1 编制依据本技术方案针对#1、#2 燃机 PEECC 间控制柜加装散热风扇项目的设计、施工编制，主要是将 RITTAL 型号SK3243.110 的风扇加装在控制柜的上部或者底部。由于机柜里面的卡件电缆在长时间运行的情况下会产生很多热量，而这些热量无法散出，极有可能造成设备损坏，这时就需要加装一个散热风扇，以便排出机柜内多余的热量，保护了机柜内的卡件电缆的安全运行，提高了控制机柜运行的可靠性，特编制本方案。2 技术法律规范或技术要求 2.1《自动化仪表工程施工及质量验收法律规范》（GB50093-2024）； 2.2《电力建设施工质量验收及评价规程，热工仪表及控制装置》（DL/T5210.4-2024）； 2.3《发电厂热工仪表及控制系统技术监督导则》（DL/T1056-2024）； 2.4《电力建设施工技术法律规范第 4 部分：热工仪表及控制装置》（DL5190.4-2024）； 2.5《电力建设安全工作规程第 1 部分火力发电厂》（DL5009.1-2024）； 2.6 设计单位提供电动阀设计图纸和清册及制造厂家及设备厂家提供的技术标准和要求。3 工作内容 3.1 总体工作安排 3.1.1 测量风扇的长度，宽度和深度，且深度记作 H1。3.1.2 现场确认机柜门到卡件和电设的距离记作 H2，确定 H2>H1。3.1.3 电源的选取论证，最后定下用电气柜备用 220V 电源接变压器转换为 115V（110V)。3.1.4 与电气专业沟通选定变压器和空开的位置。3.1.5 国能易购采购变压器和空开 3.1.6 与富士达充分沟通，技术交底，安全交底后现场施工。3.2 给水泵再循环手动阀现状及优化原因就目前来说，燃机 PEECC 间的机柜只有通风窗口，对于散掉机柜内产生的热量的能力是有限的，不免会造成热...
