电容薄膜年度年终工作总结

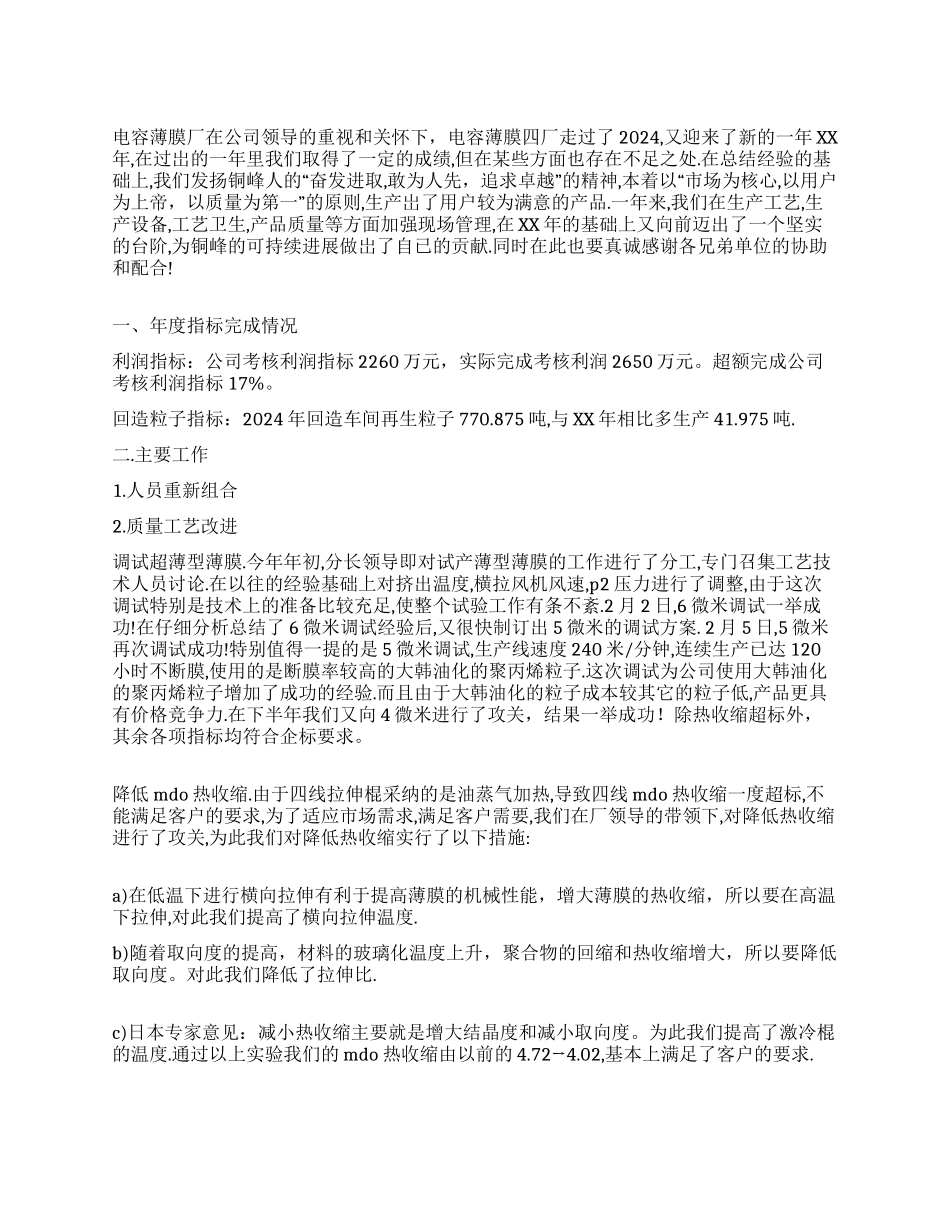

电容薄膜厂在公司领导的重视和关怀下，电容薄膜四厂走过了 2024,又迎来了新的一年 XX年,在过岀的一年里我们取得了一定的成绩,但在某些方面也存在不足之处.在总结经验的基础上,“我们发扬铜峰人的 奋发进取,”敢为人先，追求卓越 的精神,“本着以 市场为核心,以用户”为上帝，以质量为第一 的原则,生产岀了用户较为满意的产品.一年来,我们在生产工艺,生产设备,工艺卫生,产品质量等方面加强现场管理,在 XX 年的基础上又向前迈出了一个坚实的台阶,为铜峰的可持续进展做岀了自已的贡献.同时在此也要真诚感谢各兄弟单位的协助和配合!一、年度指标完成情况利润指标：公司考核利润指标 2260 万元，实际完成考核利润 2650 万元。超额完成公司考核利润指标 17%。回造粒子指标：2024 年回造车间再生粒子 770.875 吨,与 XX 年相比多生产 41.975 吨.二.主要工作1.人员重新组合2.质量工艺改进调试超薄型薄膜.今年年初,分长领导即对试产薄型薄膜的工作进行了分工,专门召集工艺技术人员讨论.在以往的经验基础上对挤出温度,横拉风机风速,p2 压力进行了调整,由于这次调试特别是技术上的准备比较充足,使整个试验工作有条不紊.2 月 2 日,6 微米调试一举成功!在仔细分析总结了 6 微米调试经验后,又很快制订出 5 微米的调试方案. 2 月 5 日,5 微米再次调试成功!特别值得一提的是 5 微米调试,生产线速度 240 米/分钟,连续生产已达 120小时不断膜,使用的是断膜率较高的大韩油化的聚丙烯粒子.这次调试为公司使用大韩油化的聚丙烯粒子增加了成功的经验.而且由于大韩油化的粒子成本较其它的粒子低,产品更具有价格竞争力.在下半年我们又向 4 微米进行了攻关，结果一举成功！除热收缩超标外，其余各项指标均符合企标要求。降低 mdo 热收缩.由于四线拉伸棍采纳的是油蒸气加热,导致四线 mdo 热收缩一度超标,不能满足客户的要求,为了适应市场需求,满足客户需要,我们在厂领导的带领下,对降低热收缩进行了攻关,为此我们对降低热收缩实行了以下措施:a)在低温下进行横向拉伸有利于提高薄膜的机械性能，增大薄膜的热收缩，所以要在高温下拉伸,对此我们提高了横向拉伸温度.b)随着取向度的提高，材料的玻璃化温度上升，聚合物的回缩和热收缩增大，所以要降低取向度。对此我们降低了拉伸比.c)日本专家意见：减小热收缩主要就是增大结晶度和减小取向度。为此我们提高了激冷棍的温度.通过以上实验我们的 mdo 热收缩由以前的 4.72→4.02,基本...
