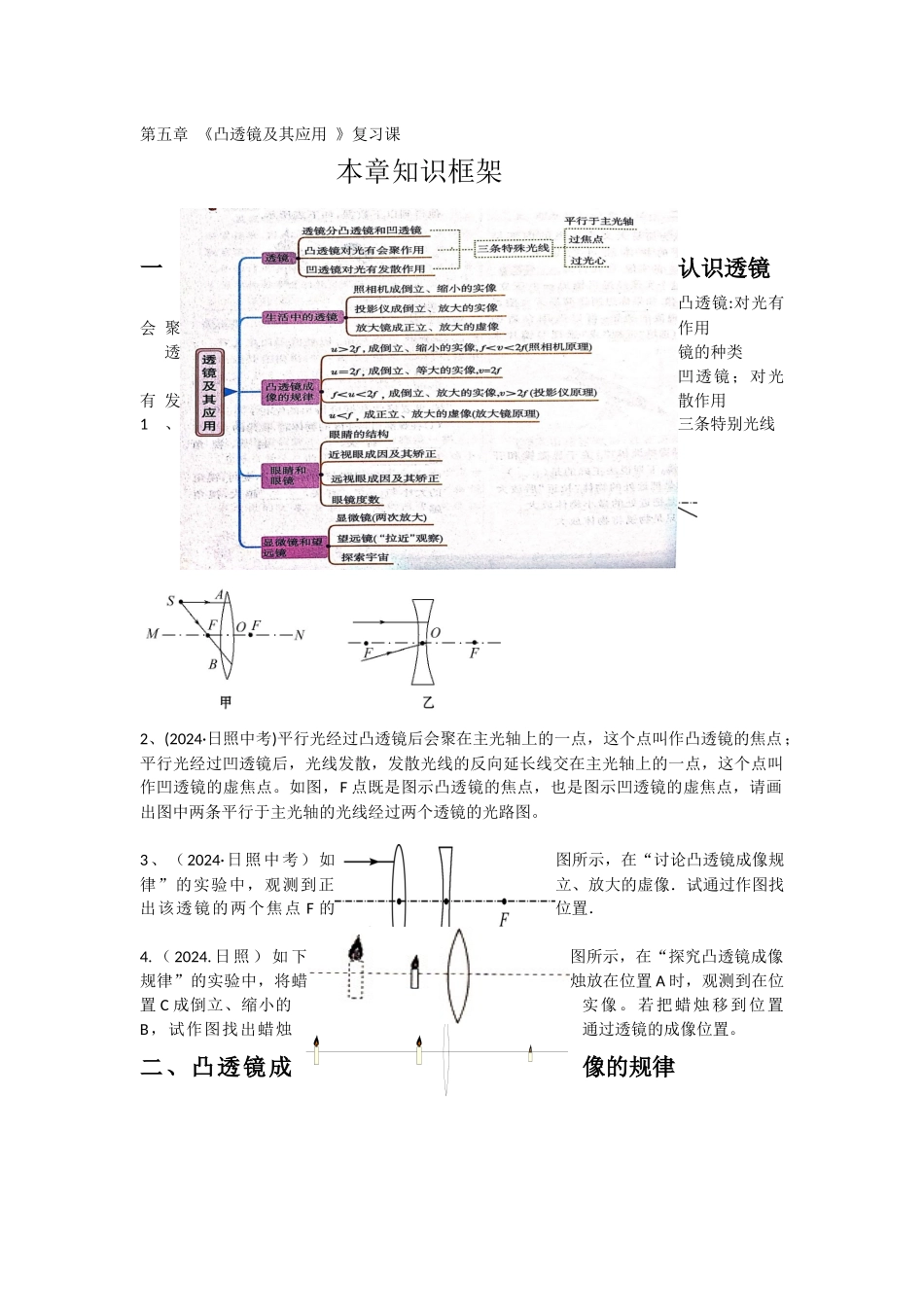

ACB第五章 《凸透镜及其应用 》复习课本章知识框架一 、认识透镜 凸透镜:对光有会 聚作用 透镜的种类 凹透镜；对光有 发散作用1、三条特别光线2、(2024·日照中考)平行光经过凸透镜后会聚在主光轴上的一点，这个点叫作凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫作凹透镜的虚焦点。如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。3、（2024·日照中考）如图所示，在“讨论凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点 F 的位置．4. （ 2024. 日 照 ） 如 下图所示，在“探究凸透镜成像规律”的实验中，将蜡烛放在位置 A 时，观测到在位置 C 成倒立、缩小的实像。若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。二、凸透镜成像的规律类型一：成像规律应用1、(2024·临沂中考)在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清楚等大的实像，下列说法正确的是（ ）A．该凸透镜的焦距是 20 cmB．将蜡烛移动到20 cm 刻度处，移动光屏可得到倒立、放大的实像C．将蜡烛移动到 35 cm 刻度处，为使烛焰在光屏上成一清楚的像，应向右移动光屏D．将蜡烛移动到 45 cm 刻度处，为使烛焰在光屏上成一清楚的像，应向右移动光屏2、(2024·日照中考)下列物理知识，及其与生活用品的对应关系，都正确的是( )A．爷爷用来看书的老花镜——凸透镜成倒立放大的实像B．妈妈用来梳妆装扮的大镜子——平面镜成正立等大的实像C．爸爸用来记录永恒瞬间的照相机——凸透镜成倒立缩小的实像D．家里汽车上用来增大视野的观后镜——光透过玻璃发生折射成虚像类型二：图形结合求焦距及成像的动态分析3．(2024·百色中考)小敏在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离 v 跟烛焰到凸透镜的距离 u 之间关系的图象(如图)，下列推断正确的是( )A．该凸透镜的焦距为 20 cm B．当 u＝15 cm 时，在光屏上得到放大的虚像，这是投影仪的成像特点 C．当 u＝25 cm 时，在光屏上得到缩小的实像，这是照相机的成像特点 D．把蜡烛从距凸透镜 15 cm 处移动到 30 cm 处的过程中，像逐渐变大类型三：根据凸透镜成像规律求焦距范围1、 (2024·南充中考)小南同学在做“凸透镜成像”的实验中，经过调节在...
