线切割事故案例

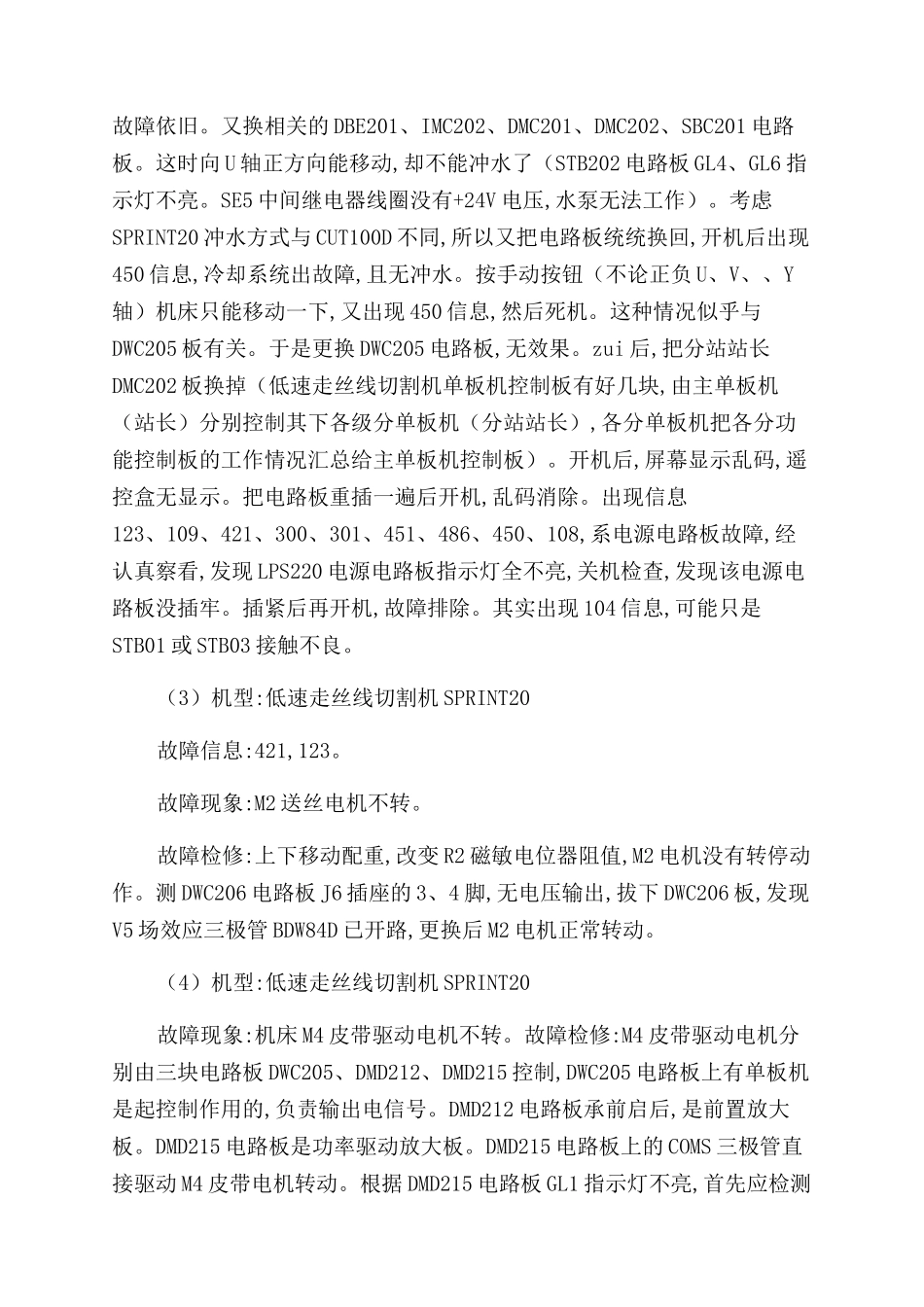

线切割事故案例故障检修是一个不断深化的认识过程,寻找故障的方法和程序既有一定规律,但又不是一个固定不变的模式,根据不同的情况,灵活应用不同的方法,制订出一个可而又周密的检修方案,才能收到事半功倍的效果。（1）机型:低速走丝线切割机 CUT100D故障现象:不能自动穿丝。故障检修:自动穿丝时,从上机头喷嘴喷出的水流正常,但下机头喷嘴本应吸水,却向外喷水。检查水箱管路,发现节流阀（旁接一管可作吸水用）下的阀门被关死了,打开后穿丝正常。但穿孔时发现穿孔机头上的电极一碰到工件,立即抬刀,不能放电加工。这有两种可能:放电板故障或连线故障。本着先易后难的原则先检查连线,发现有一负极连线已断,连好后,故障排除。在低速走丝线切割机 CUT150HSS 上也发生类似故障,现象是不能放电加工。根据经验,遇到这种情况,应优先考虑连线是否良好。放电板故障,只遇到过一次:是在低速走丝线切割机 SPRINT20 上出现故障信息735。经查是由于 7 号放电板 PMO211 灰尘太多造成的。（2）机型:低速走丝线切割机 CUT100D故障信息:104。故障现象:机床回零点时,向 U 轴负方向移动机床限-30。50mm 处时,机床仍然不停（手压行程开关向 U 轴正方向移动时,机床只能回到零点）,直冲到-36。00mm 处被顶死,只得人为暂停。故障检修:拆下行程开关,用万用表测 WID282 电路板 J5 插座 21、22脚,+20V 输入电压正常。关机,手压行程开关,用万用表测 WID282 电路板J5 插座 21、22 脚,通断显示正常。初步断定是 STB203、IMC202 两块控制板有问题。将 STB201、STB202、STB203 电路板（STB202 电路板与此故障无关,当时怕换乱了,就一齐换掉）与 SPRINT20 机床的相同电路板互换。故障依旧。又换相关的 DBE201、IMC202、DMC201、DMC202、SBC201 电路板。这时向 U 轴正方向能移动,却不能冲水了（STB202 电路板 GL4、GL6 指示灯不亮。SE5 中间继电器线圈没有+24V 电压,水泵无法工作）。考虑SPRINT20 冲水方式与 CUT100D 不同,所以又把电路板统统换回,开机后出现450 信息,冷却系统出故障,且无冲水。按手动按钮（不论正负 U、V、、Y轴）机床只能移动一下,又出现 450 信息,然后死机。这种情况似乎与DWC205 板有关。于是更换 DWC205 电路板,无效果。zui 后,把分站站长DMC202 板换掉（低速走丝线切割机单板机控制板有好几块,由主单板机（站长）分别控制其下各级分单板机（分站站长）,各分单板机把各分功能控制板的工作情况汇总给主单板机...
