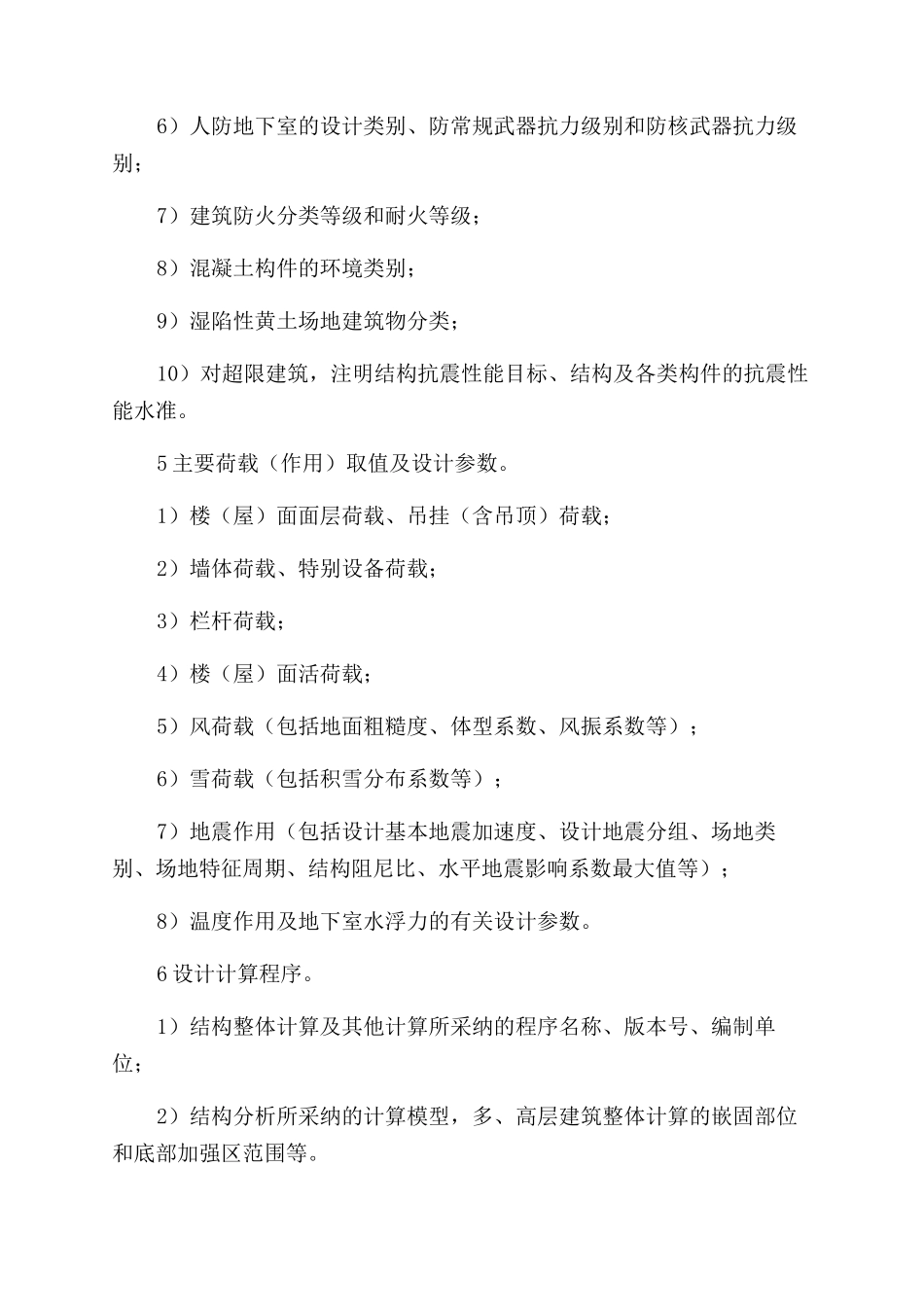

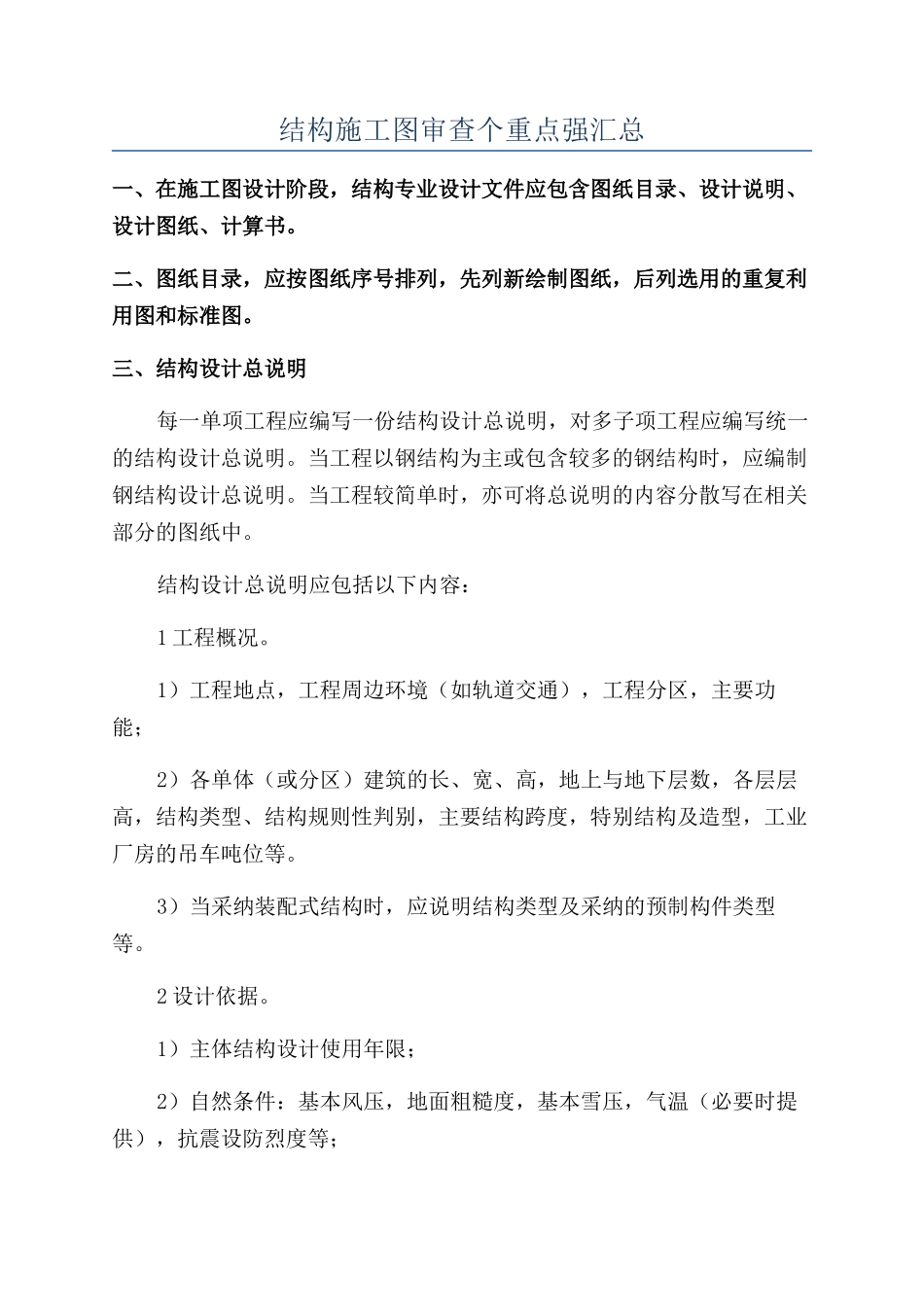

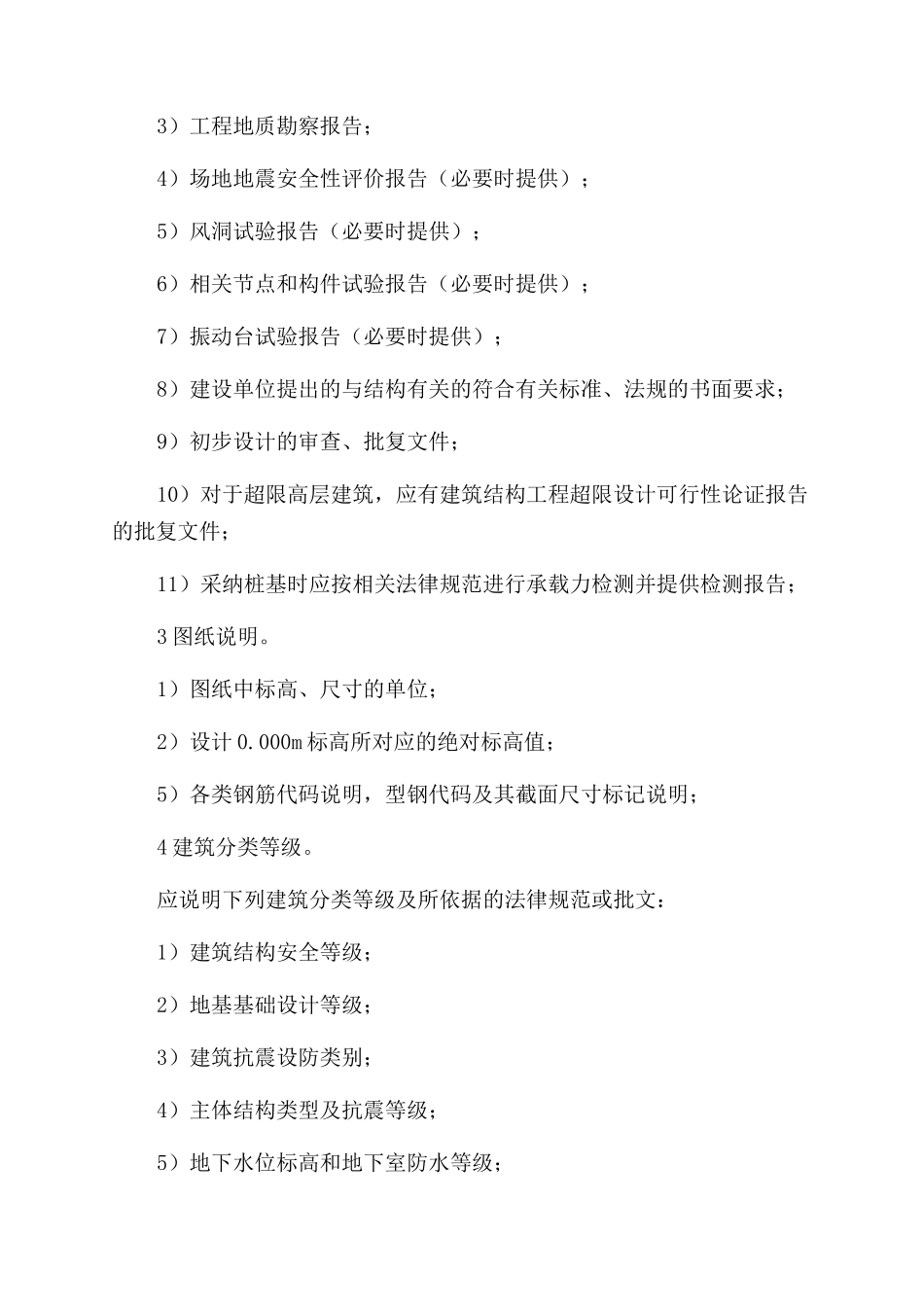

结构施工图审查个重点强汇总一、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书。二、图纸目录，应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。三、结构设计总说明每一单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明。当工程以钢结构为主或包含较多的钢结构时，应编制钢结构设计总说明。当工程较简单时，亦可将总说明的内容分散写在相关部分的图纸中。结构设计总说明应包括以下内容：1 工程概况。1）工程地点，工程周边环境（如轨道交通），工程分区，主要功能；2）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，结构类型、结构规则性判别，主要结构跨度，特别结构及造型，工业厂房的吊车吨位等。3）当采纳装配式结构时，应说明结构类型及采纳的预制构件类型等。2 设计依据。1）主体结构设计使用年限；2）自然条件：基本风压，地面粗糙度，基本雪压，气温（必要时提供），抗震设防烈度等；3）工程地质勘察报告；4）场地地震安全性评价报告（必要时提供）；5）风洞试验报告（必要时提供）；6）相关节点和构件试验报告（必要时提供）；7）振动台试验报告（必要时提供）；8）建设单位提出的与结构有关的符合有关标准、法规的书面要求；9）初步设计的审查、批复文件；10）对于超限高层建筑，应有建筑结构工程超限设计可行性论证报告的批复文件；11）采纳桩基时应按相关法律规范进行承载力检测并提供检测报告；3 图纸说明。1）图纸中标高、尺寸的单位；2）设计 0.000m 标高所对应的绝对标高值；5）各类钢筋代码说明，型钢代码及其截面尺寸标记说明；4 建筑分类等级。应说明下列建筑分类等级及所依据的法律规范或批文：1）建筑结构安全等级；2）地基基础设计等级；3）建筑抗震设防类别；4）主体结构类型及抗震等级；5）地下水位标高和地下室防水等级；6）人防地下室的设计类别、防常规武器抗力级别和防核武器抗力级别；7）建筑防火分类等级和耐火等级；8）混凝土构件的环境类别；9）湿陷性黄土场地建筑物分类；10）对超限建筑，注明结构抗震性能目标、结构及各类构件的抗震性能水准。5 主要荷载（作用）取值及设计参数。1）楼（屋）面面层荷载、吊挂（含吊顶）荷载；2）墙体荷载、特别设备荷载；3）栏杆荷载；4）楼（屋）面活荷载；5）风荷载（包括地面粗糙度、体型系数、风振系数等）；6）雪荷载（包括积雪分布系数等）；7）地震作用（包括设...
