网络工程规划与设计案例教程项目三-任务二-校园网网络拓扑结构设计网络技术选型技能训练任务书

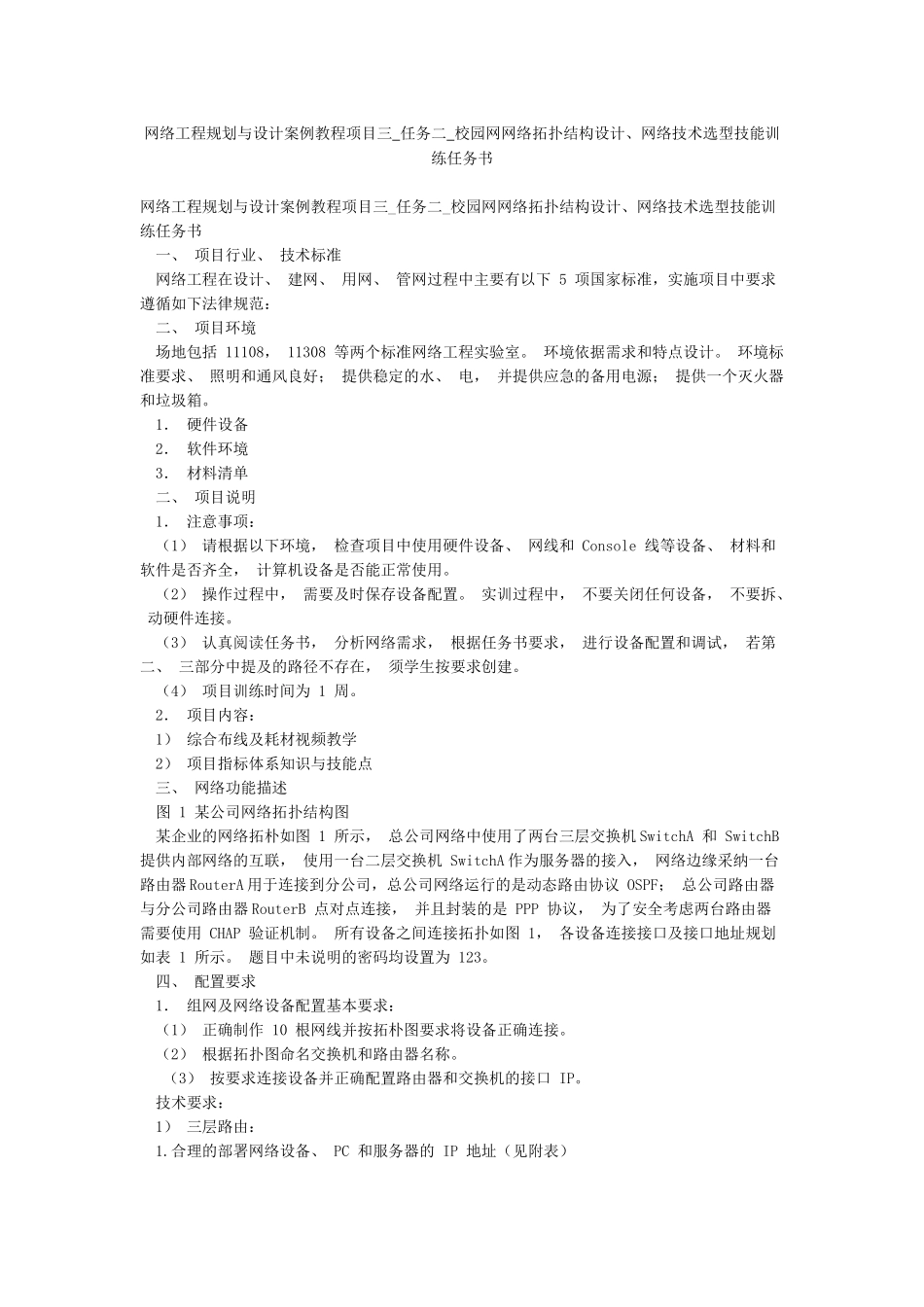

网络工程规划与设计案例教程项目三_任务二_校园网网络拓扑结构设计、网络技术选型技能训练任务书网络工程规划与设计案例教程项目三_任务二_校园网网络拓扑结构设计、网络技术选型技能训练任务书 一、 项目行业、 技术标准 网络工程在设计、 建网、 用网、 管网过程中主要有以下 5 项国家标准，实施项目中要求遵循如下法律规范： 二、 项目环境 场地包括 11108， 11308 等两个标准网络工程实验室。 环境依据需求和特点设计。 环境标准要求、 照明和通风良好； 提供稳定的水、 电， 并提供应急的备用电源； 提供一个灭火器和垃圾箱。 1． 硬件设备 2． 软件环境 3． 材料清单 二、 项目说明 1． 注意事项： （1） 请根据以下环境， 检查项目中使用硬件设备、 网线和 Console 线等设备、 材料和软件是否齐全， 计算机设备是否能正常使用。 （2） 操作过程中， 需要及时保存设备配置。 实训过程中， 不要关闭任何设备， 不要拆、 动硬件连接。 （3） 认真阅读任务书， 分析网络需求， 根据任务书要求， 进行设备配置和调试， 若第二、 三部分中提及的路径不存在， 须学生按要求创建。 （4） 项目训练时间为 1 周。 2． 项目内容： 1） 综合布线及耗材视频教学 2） 项目指标体系知识与技能点 三、 网络功能描述 图 1 某公司网络拓扑结构图 某企业的网络拓朴如图 1 所示， 总公司网络中使用了两台三层交换机 SwitchA 和 SwitchB 提供内部网络的互联， 使用一台二层交换机 SwitchA 作为服务器的接入， 网络边缘采纳一台路由器 RouterA 用于连接到分公司，总公司网络运行的是动态路由协议 OSPF； 总公司路由器与分公司路由器 RouterB 点对点连接， 并且封装的是 PPP 协议， 为了安全考虑两台路由器需要使用 CHAP 验证机制。 所有设备之间连接拓扑如图 1， 各设备连接接口及接口地址规划如表 1 所示。 题目中未说明的密码均设置为 123。 四、 配置要求 1． 组网及网络设备配置基本要求： （1） 正确制作 10 根网线并按拓朴图要求将设备正确连接。 （2） 根据拓扑图命名交换机和路由器名称。 （3） 按要求连接设备并正确配置路由器和交换机的接口 IP。 技术要求： 1） 三层路由： 1.合理的部署网络设备、 PC 和服务器的 IP 地址（见附表） 2.主公司内网用 OSPF 实现网络的互通， 网络的出口使用默认路由实现内网所有节点都...
