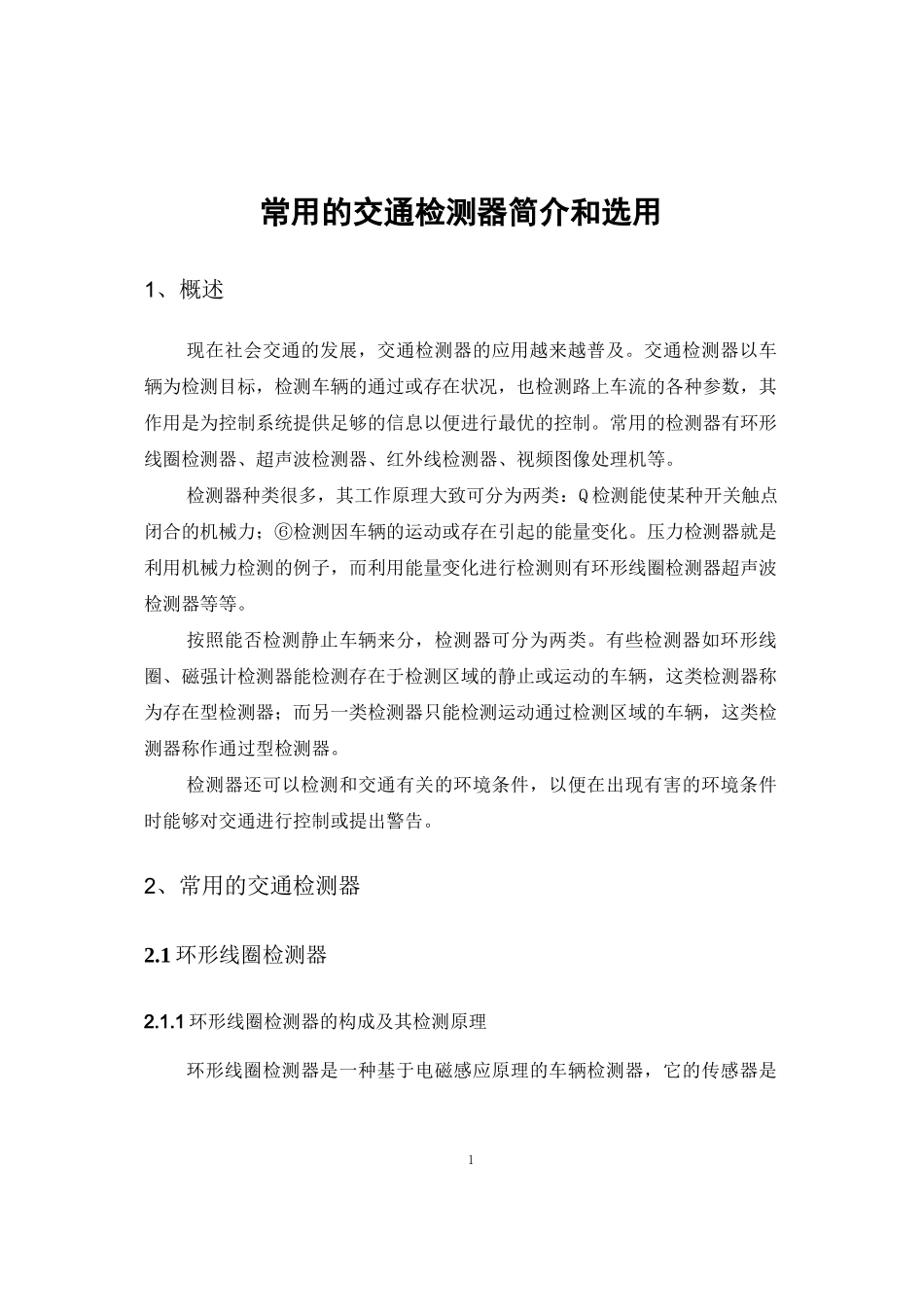

(完整版)常用的交通检测器简介和选用

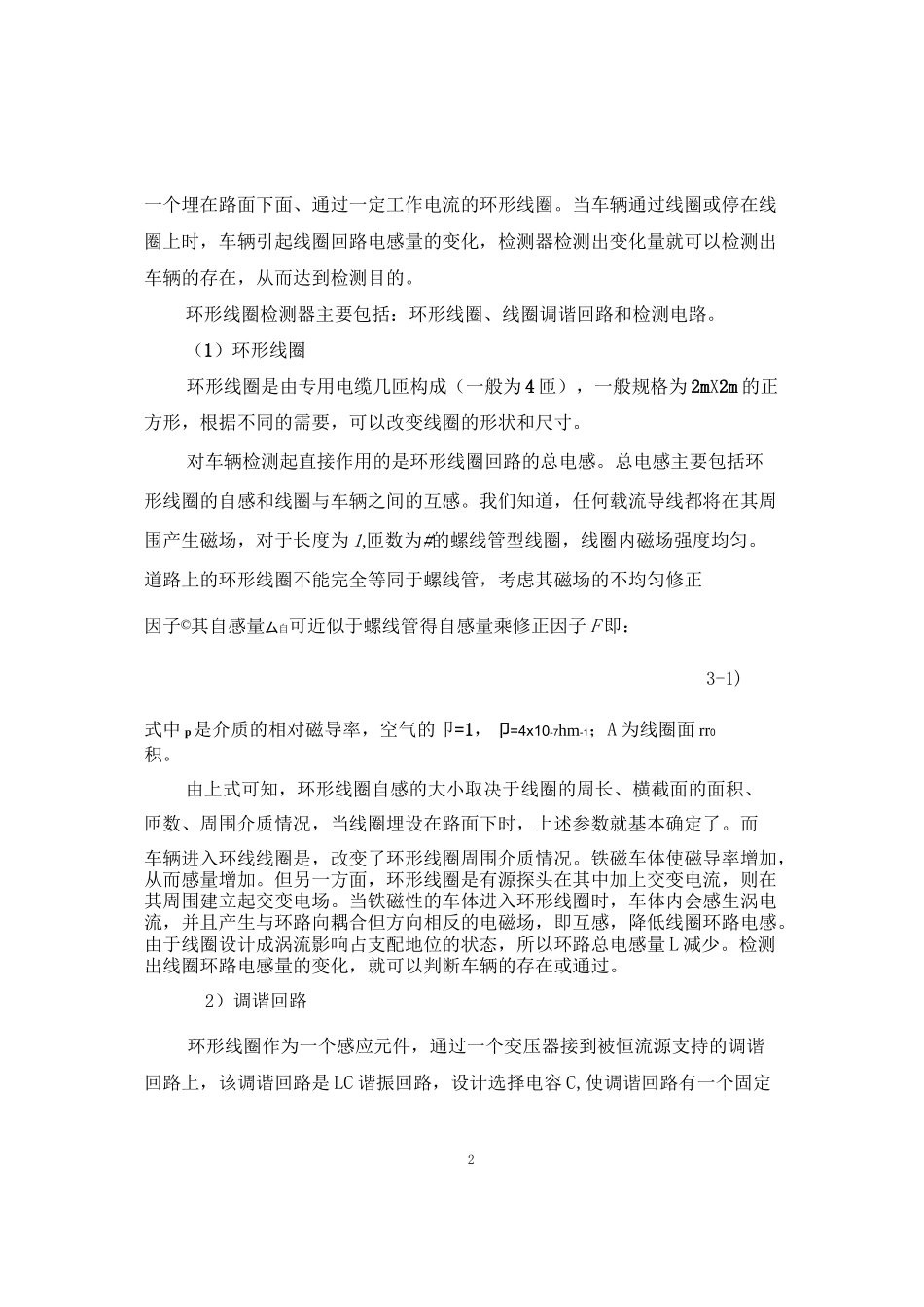

1常用的交通检测器简介和选用1、概述现在社会交通的发展，交通检测器的应用越来越普及。交通检测器以车辆为检测目标，检测车辆的通过或存在状况，也检测路上车流的各种参数，其作用是为控制系统提供足够的信息以便进行最优的控制。常用的检测器有环形线圈检测器、超声波检测器、红外线检测器、视频图像处理机等。检测器种类很多，其工作原理大致可分为两类：Q 检测能使某种开关触点闭合的机械力；⑥检测因车辆的运动或存在引起的能量变化。压力检测器就是利用机械力检测的例子，而利用能量变化进行检测则有环形线圈检测器超声波检测器等等。按照能否检测静止车辆来分，检测器可分为两类。有些检测器如环形线圈、磁强计检测器能检测存在于检测区域的静止或运动的车辆，这类检测器称为存在型检测器；而另一类检测器只能检测运动通过检测区域的车辆，这类检测器称作通过型检测器。检测器还可以检测和交通有关的环境条件，以便在出现有害的环境条件时能够对交通进行控制或提出警告。2、常用的交通检测器2.1 环形线圈检测器2.1.1 环形线圈检测器的构成及其检测原理环形线圈检测器是一种基于电磁感应原理的车辆检测器，它的传感器是2一个埋在路面下面、通过一定工作电流的环形线圈。当车辆通过线圈或停在线圈上时，车辆引起线圈回路电感量的变化，检测器检测出变化量就可以检测出车辆的存在，从而达到检测目的。环形线圈检测器主要包括：环形线圈、线圈调谐回路和检测电路。（1）环形线圈环形线圈是由专用电缆几匝构成（一般为 4 匝），一般规格为 2mX2m 的正方形，根据不同的需要，可以改变线圈的形状和尺寸。对车辆检测起直接作用的是环形线圈回路的总电感。总电感主要包括环形线圈的自感和线圈与车辆之间的互感。我们知道，任何载流导线都将在其周围产生磁场，对于长度为 1,匝数为#的螺线管型线圈，线圈内磁场强度均匀。道路上的环形线圈不能完全等同于螺线管，考虑其磁场的不均匀修正因子©其自感量厶自可近似于螺线管得自感量乘修正因子 F 即：3-1)式中 p是介质的相对磁导率，空气的卩=1，卩=4x10-7hm-1；A 为线圈面 rr0积。由上式可知，环形线圈自感的大小取决于线圈的周长、横截面的面积、匝数、周围介质情况，当线圈埋设在路面下时，上述参数就基本确定了。而车辆进入环线线圈是，改变了环形线圈周围介质情况。铁磁车体使磁导率增加，从而感量增加。但另一方面，环形线圈是有源探头在其中加上交变电流，则在其周围建立起交变电场。...
