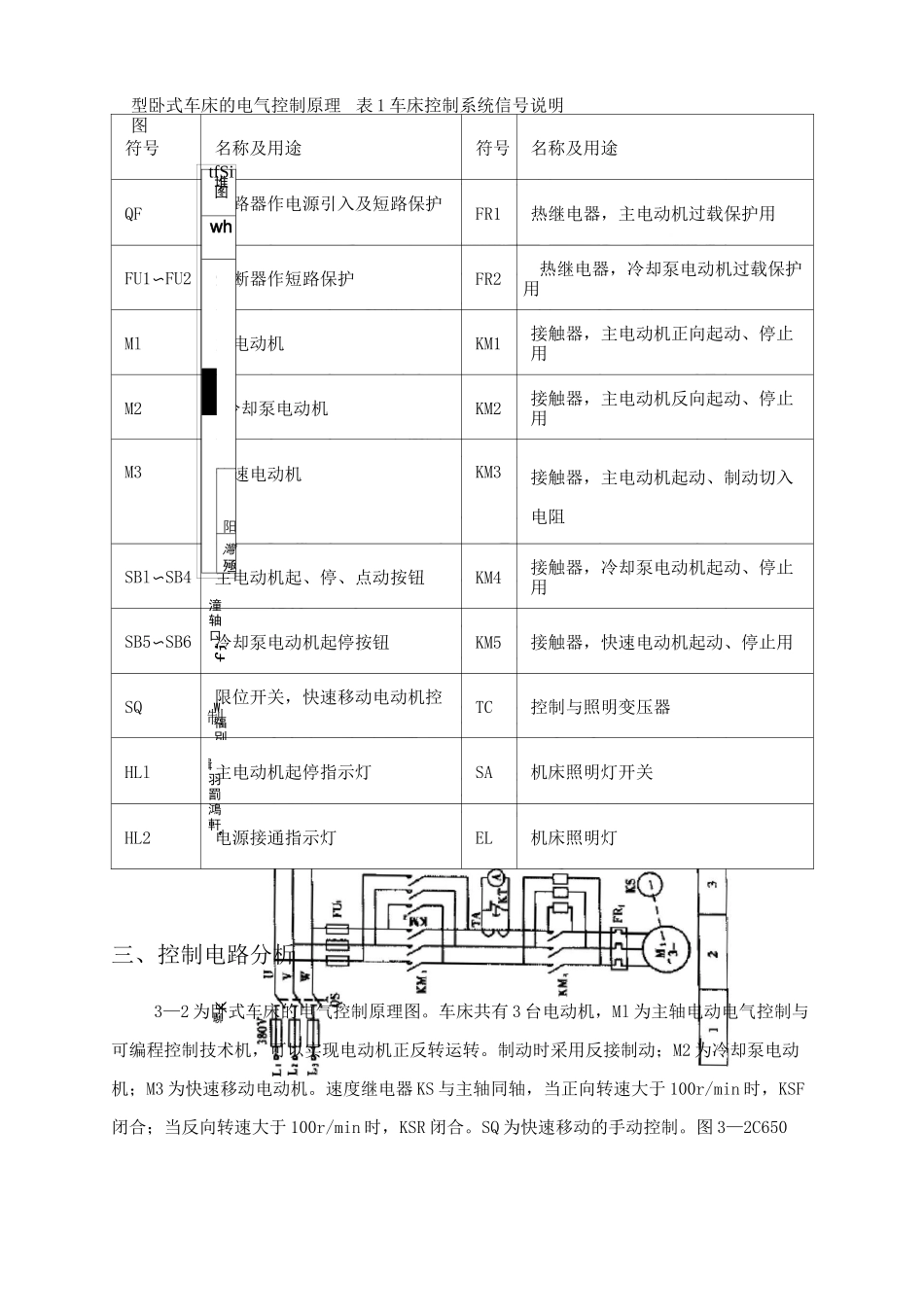

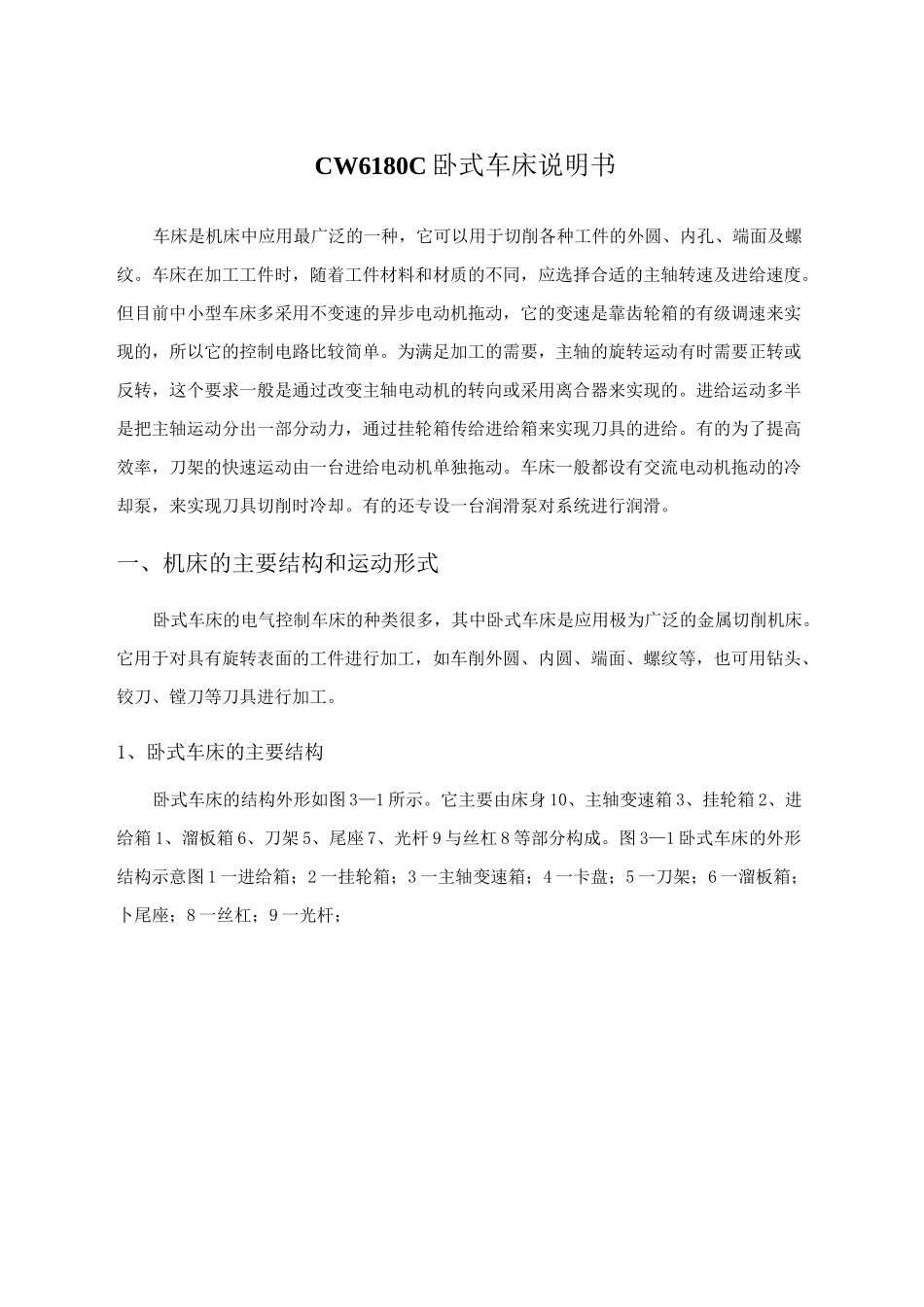

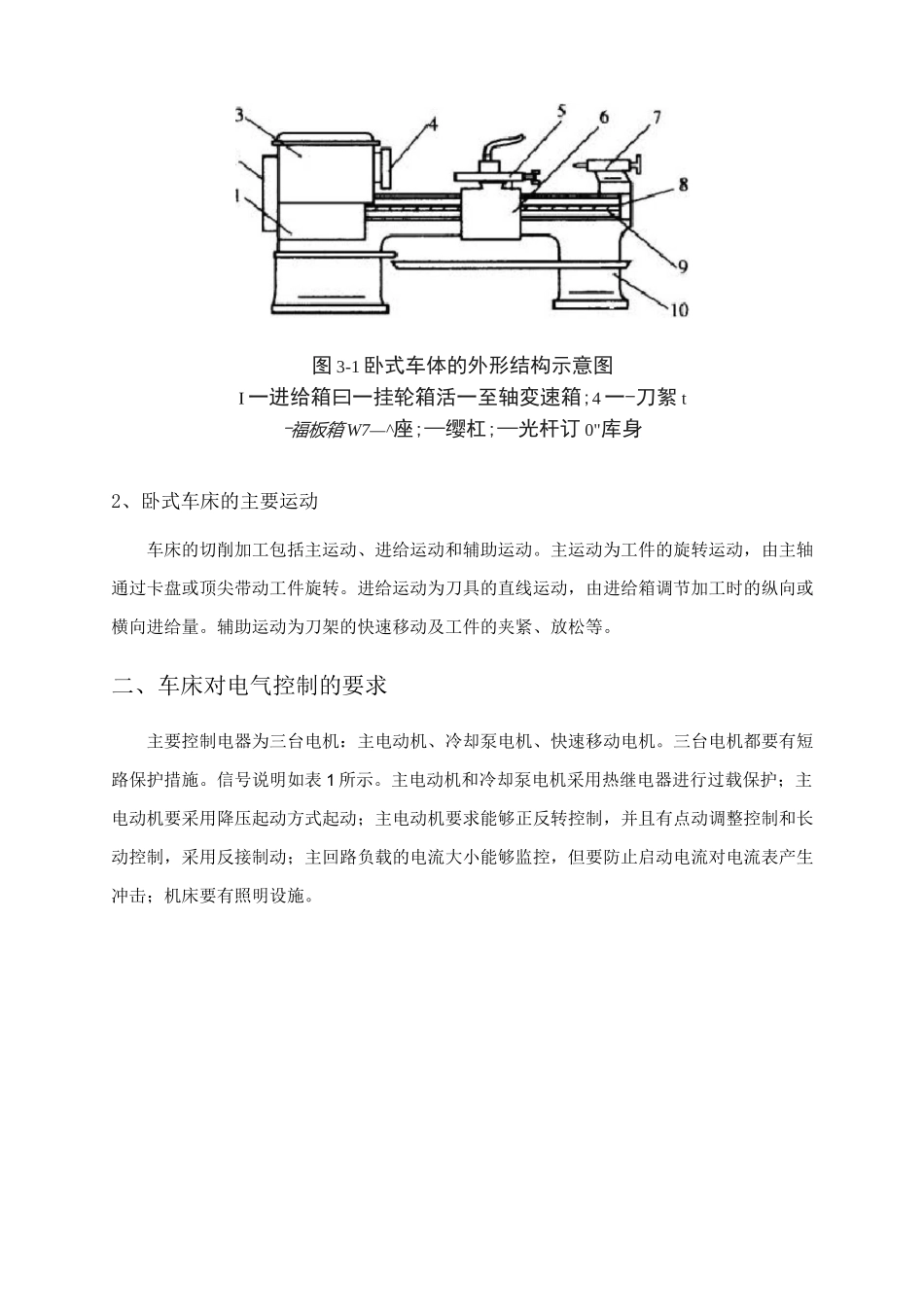

CW6180C 卧式车床说明书车床是机床中应用最广泛的一种，它可以用于切削各种工件的外圆、内孔、端面及螺纹。车床在加工工件时，随着工件材料和材质的不同，应选择合适的主轴转速及进给速度。但目前中小型车床多采用不变速的异步电动机拖动，它的变速是靠齿轮箱的有级调速来实现的，所以它的控制电路比较简单。为满足加工的需要，主轴的旋转运动有时需要正转或反转，这个要求一般是通过改变主轴电动机的转向或采用离合器来实现的。进给运动多半是把主轴运动分出一部分动力，通过挂轮箱传给进给箱来实现刀具的进给。有的为了提高效率，刀架的快速运动由一台进给电动机单独拖动。车床一般都设有交流电动机拖动的冷却泵，来实现刀具切削时冷却。有的还专设一台润滑泵对系统进行润滑。一、机床的主要结构和运动形式卧式车床的电气控制车床的种类很多，其中卧式车床是应用极为广泛的金属切削机床。它用于对具有旋转表面的工件进行加工，如车削外圆、内圆、端面、螺纹等，也可用钻头、铰刀、镗刀等刀具进行加工。1、卧式车床的主要结构卧式车床的结构外形如图 3—1 所示。它主要由床身 10、主轴变速箱 3、挂轮箱 2、进给箱 1、溜板箱 6、刀架 5、尾座 7、光杆 9 与丝杠 8 等部分构成。图 3—1 卧式车床的外形结构示意图 1 一进给箱；2 一挂轮箱；3 一主轴变速箱；4 一卡盘；5 一刀架；6 一溜板箱；卜尾座；8 一丝杠；9 一光杆；图 3-1 卧式车体的外形结构示意图I 一进给箱曰一挂轮箱活一至轴変速箱;4 一-刀絮 t―福板箱 W7—^座;—缨杠;—光杆订 0"库身2、卧式车床的主要运动车床的切削加工包括主运动、进给运动和辅助运动。主运动为工件的旋转运动，由主轴通过卡盘或顶尖带动工件旋转。进给运动为刀具的直线运动，由进给箱调节加工时的纵向或横向进给量。辅助运动为刀架的快速移动及工件的夹紧、放松等。二、车床对电气控制的要求主要控制电器为三台电机：主电动机、冷却泵电机、快速移动电机。三台电机都要有短路保护措施。信号说明如表 1 所示。主电动机和冷却泵电机采用热继电器进行过载保护；主电动机要采用降压起动方式起动；主电动机要求能够正反转控制，并且有点动调整控制和长动控制，采用反接制动；主回路负载的电流大小能够监控，但要防止启动电流对电流表产生冲击；机床要有照明设施。表 1 车床控制系统信号说明符号名称及用途符号名称及用途QF断路器作电源引入及短路保护用FR1热继电器，主电动机过载保护...
