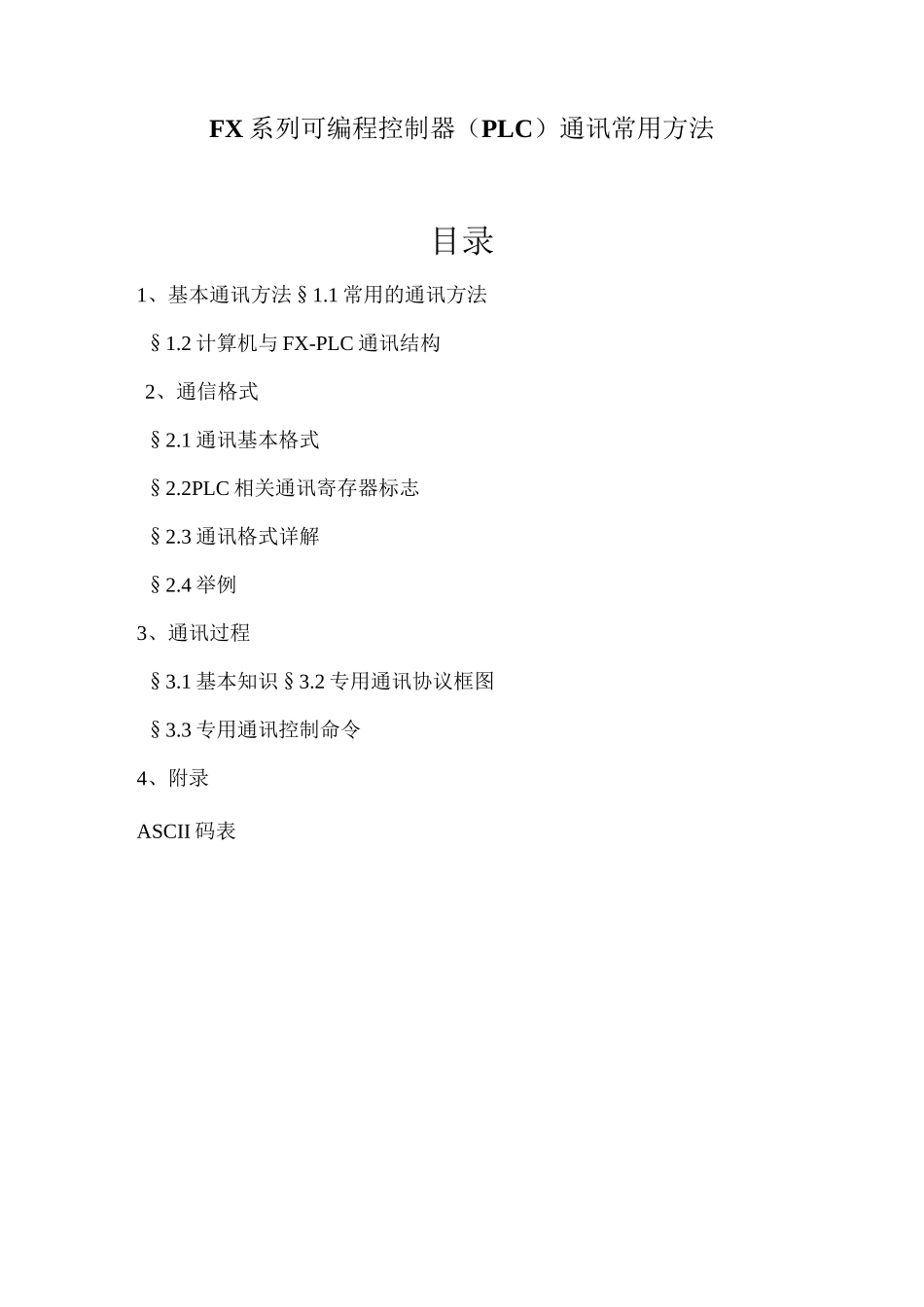

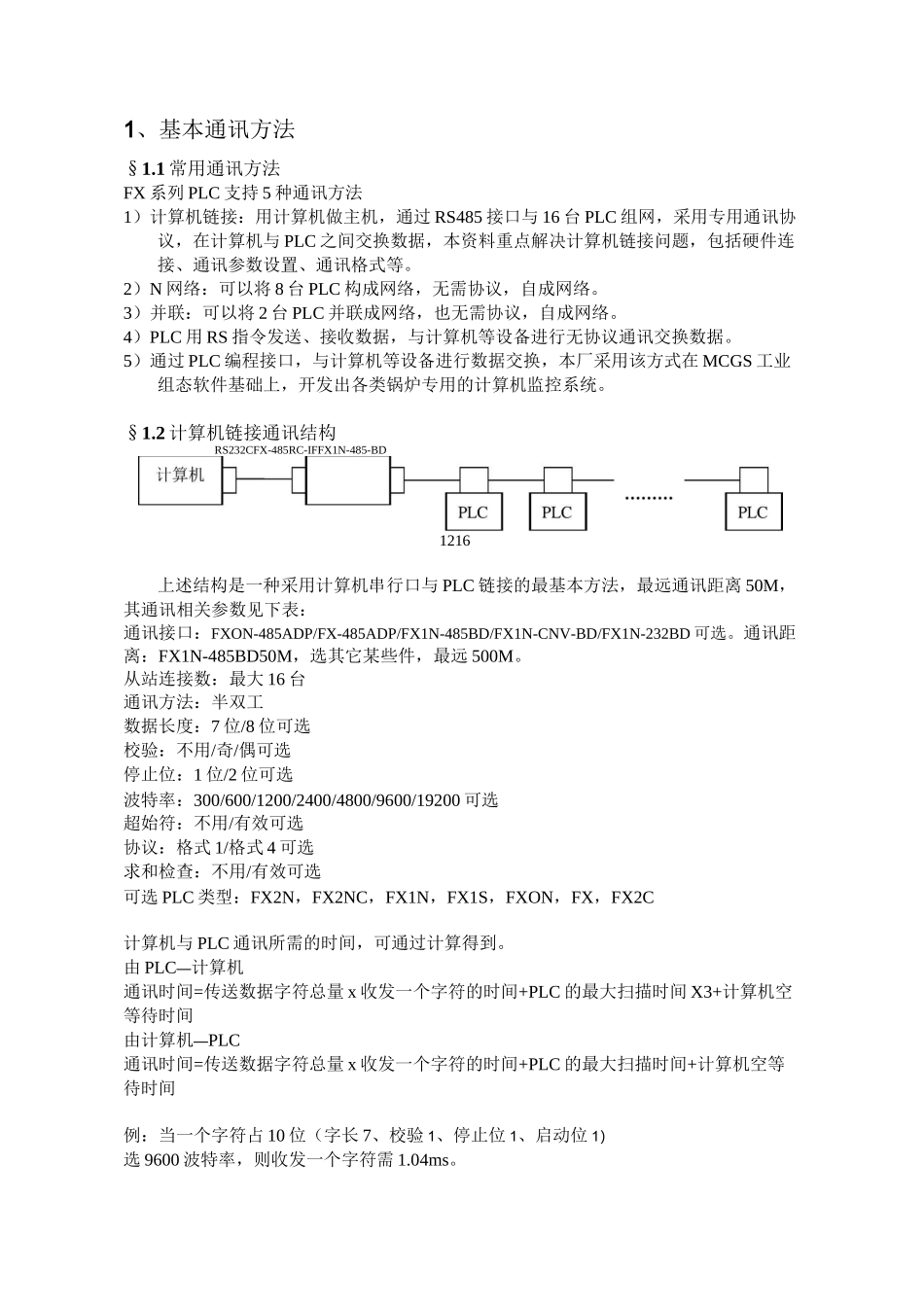

FX 系列可编程控制器（PLC）通讯常用方法目录1、基本通讯方法§1.1 常用的通讯方法§1.2 计算机与 FX-PLC 通讯结构2、通信格式§2.1 通讯基本格式§2.2PLC 相关通讯寄存器标志§2.3 通讯格式详解§2.4 举例3、通讯过程§3.1 基本知识§3.2 专用通讯协议框图§3.3 专用通讯控制命令4、附录ASCII 码表1、基本通讯方法§1.1 常用通讯方法FX 系列 PLC 支持 5 种通讯方法1）计算机链接：用计算机做主机，通过 RS485 接口与 16 台 PLC 组网，采用专用通讯协议，在计算机与 PLC 之间交换数据，本资料重点解决计算机链接问题，包括硬件连接、通讯参数设置、通讯格式等。2）N 网络：可以将 8 台 PLC 构成网络，无需协议，自成网络。3）并联：可以将 2 台 PLC 并联成网络，也无需协议，自成网络。4）PLC 用 RS 指令发送、接收数据，与计算机等设备进行无协议通讯交换数据。5）通过 PLC 编程接口，与计算机等设备进行数据交换，本厂采用该方式在 MCGS 工业组态软件基础上，开发出各类锅炉专用的计算机监控系统。§1.2 计算机链接通讯结构RS232CFX-485RC-IFFX1N-485-BD1216上述结构是一种采用计算机串行口与 PLC 链接的最基本方法，最远通讯距离 50M，其通讯相关参数见下表：通讯接口：FXON-485ADP/FX-485ADP/FX1N-485BD/FX1N-CNV-BD/FX1N-232BD 可选。通讯距离：FX1N-485BD50M，选其它某些件，最远 500M。从站连接数：最大 16 台通讯方法：半双工数据长度：7 位/8 位可选校验：不用/奇/偶可选停止位：1 位/2 位可选波特率：300/600/1200/2400/4800/9600/19200 可选超始符：不用/有效可选协议：格式 1/格式 4 可选求和检查：不用/有效可选可选 PLC 类型：FX2N，FX2NC，FX1N，FX1S，FXON，FX，FX2C计算机与 PLC 通讯所需的时间，可通过计算得到。由 PLC—计算机通讯时间=传送数据字符总量 x 收发一个字符的时间+PLC 的最大扫描时间 X3+计算机空等待时间由计算机—PLC通讯时间=传送数据字符总量 x 收发一个字符的时间+PLC 的最大扫描时间+计算机空等待时间例：当一个字符占 10 位（字长 7、校验 1、停止位 1、启动位 1）选 9600 波特率，则收发一个字符需 1.04ms。§2.2PLC 相关的通讯标志专用辅助继电器M8126M8127M8128M8129专用数据寄存器D8120D8121D8127D81282、计算机链接的通讯格式§2.1 基本格式通讯格式就是确定通讯的参量，例如：数据的长度、校验位、波特率等等，对...
