三辊闸使用说明书

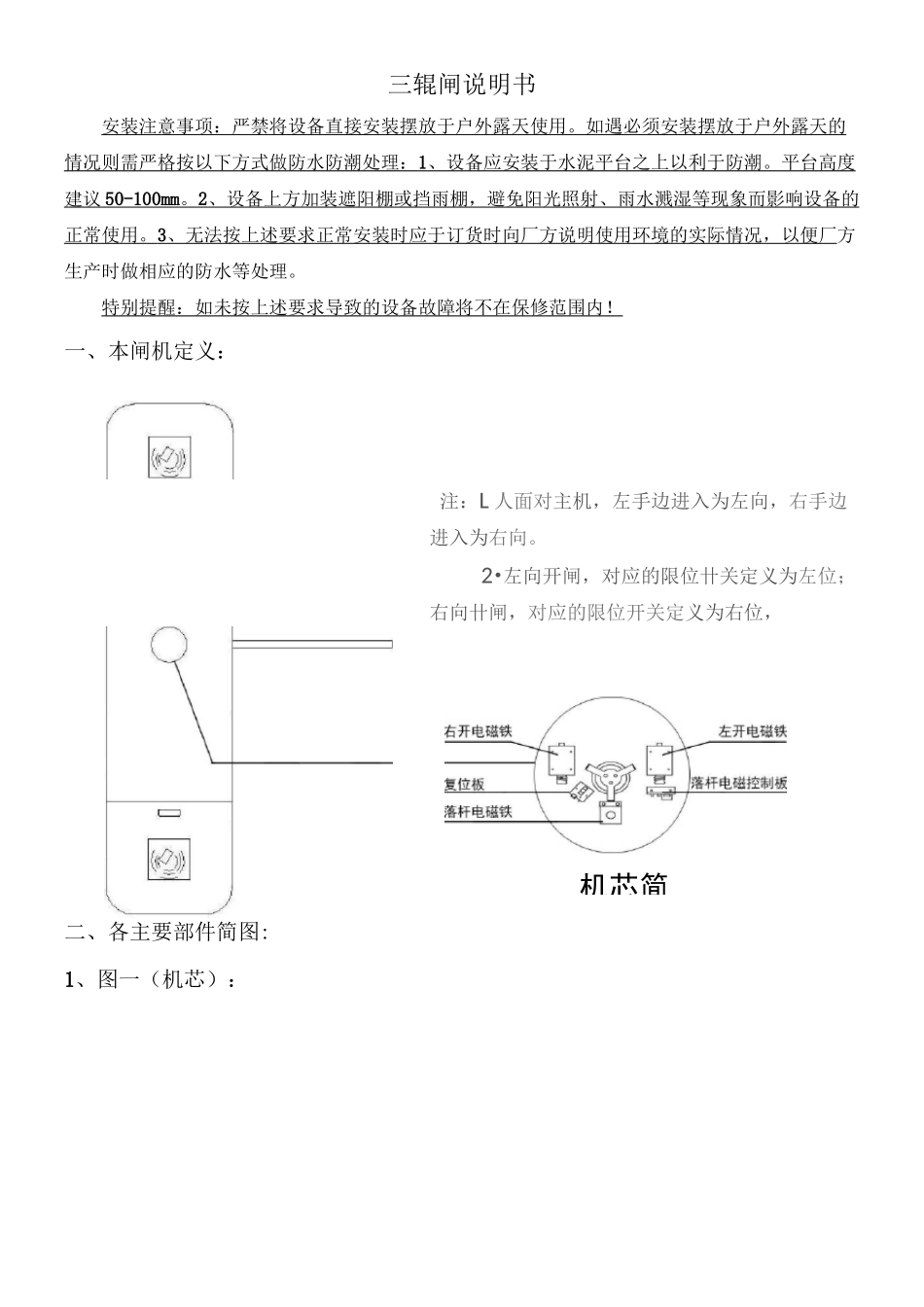

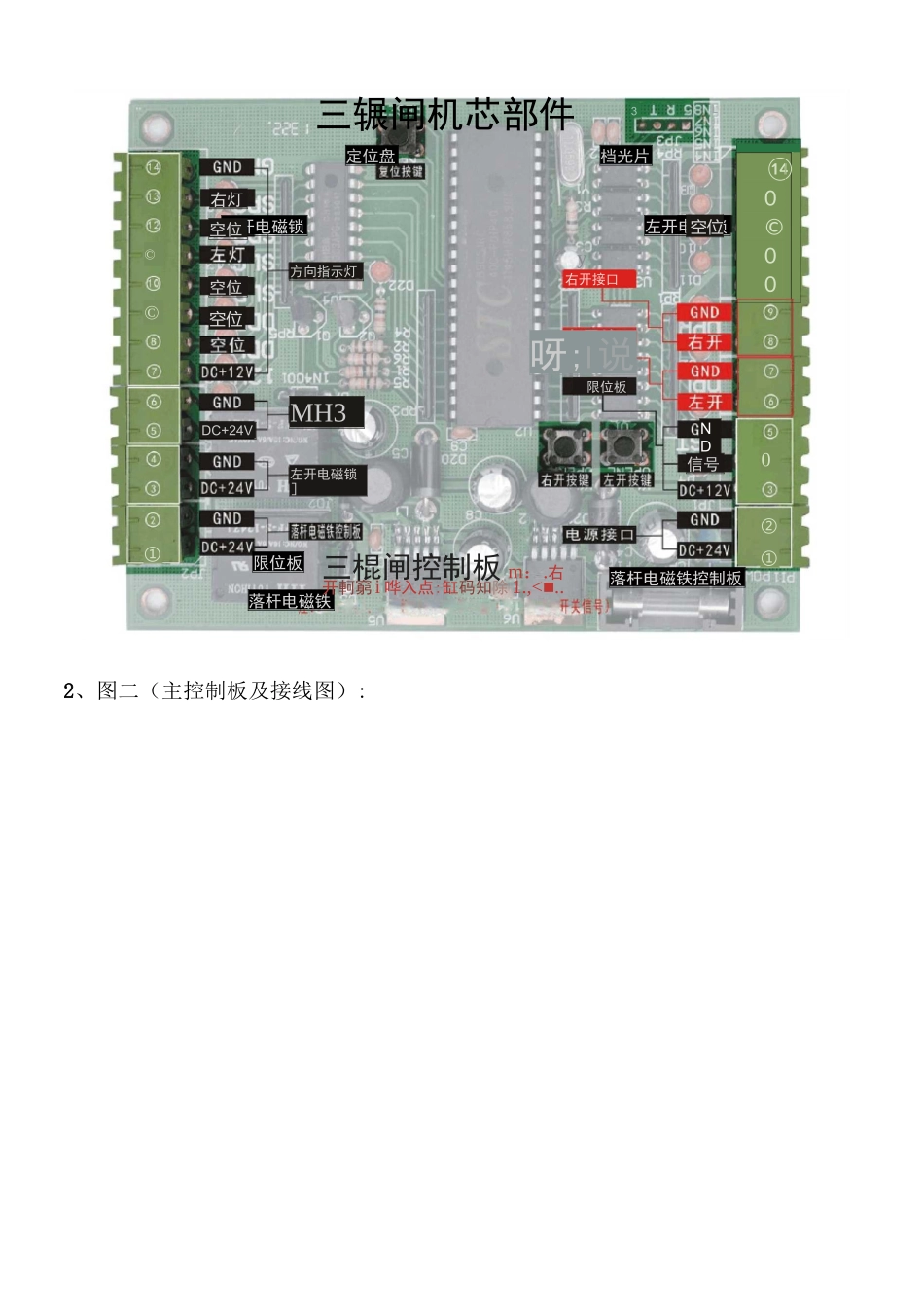

机芯简三辊闸说明书安装注意事项：严禁将设备直接安装摆放于户外露天使用。如遇必须安装摆放于户外露天的情况则需严格按以下方式做防水防潮处理： 1 、设备应安装于水泥平台之上以利于防潮。平台高度 建议 50-100mm 。 2 、设备上方加装遮阳棚或挡雨棚，避免阳光照射、雨水溅湿等现象而影响设备的 正常使用。 3 、无法按上述要求正常安装时应于订货时向厂方说明使用环境的实际情况，以便厂 方生产时做相应的防水等处理。特别提醒：如未按上述要求导致的设备故障将不在保修范围内！一、本闸机定义：注：L 人面对主机，左手边进入为左向，右手边进入为右向。2•左向开闸，对应的限位卄关定义为左位；右向卄闸，对应的限位开关定义为右位，二、各主要部件简图:1、图一（机芯）：三辗闸机芯部件定位盘限位板落杆电磁铁控制板右开电磁锁左开电磁锁落杆电磁铁档光片2、图二（主控制板及接线图）:AhIHIy.-L三棍闸控制板 m：.右开軻窮 i 哗入点:缸码知除 1.,<■..3右灯©方向指示灯右开接口空位©限位板MH3NDDC+24V信号左开电磁锁］①②①空位0空位呀;I 说⑭0©00空位3、图三（落杆电磁铁控制板及接线图）落杆电磁铁接线端口蓄电池接线端口落杆电磁铁控制板4、图四邙限位板及接线图）限位板接SGND［信号BDC+12V限位板三、按下图所示安装转盘:安装完成后将最上端的闸杆抬至水平位置听到“咔哒”声说明闸杆已锁住正常。四、系统功能测试：1、电源的接入：按下图所示将蓄电池插头插入“落杆控制板”对应端口，此时“落杆控制板”的电源指示灯会点亮，同时电磁铁会连续动作两次,说明“落杆控制板”工作正常。最后接通 220V 市电电源，控制主板及方向指示板会点亮。以下为电源俯视图:三车昆闸电源设备电源电池2、断电落杆功能测试：切断电源，落杆电磁铁动作一次，闸杆落下。3、闸机功能测试：4、注意事项：A、未经许可设备上请勿添加外围设备且确保系统接地可靠，保证设备工作的安全可靠；B、当设备用于户外时，应在设备安装处砌上水泥安装平台以便隔潮；同时设备上方应加装阳棚等防雨设施，严禁直接将设备安置在露天环境中使用；C、闸机在背靠墙壁或两台背靠背安装时应预留 50mm 间隙，以确保机箱上盖的开合。D、严禁坐、吊及大力冲撞闸杆；E、如长时间需要断电时（如运输途中或断电时间超过 2 小时）应拔下蓄电池插头以确保蓄电池电量不会耗尽。F、上述指引如有不明之处，请联系供应商。
