污水工程专项施工方案VIP专享

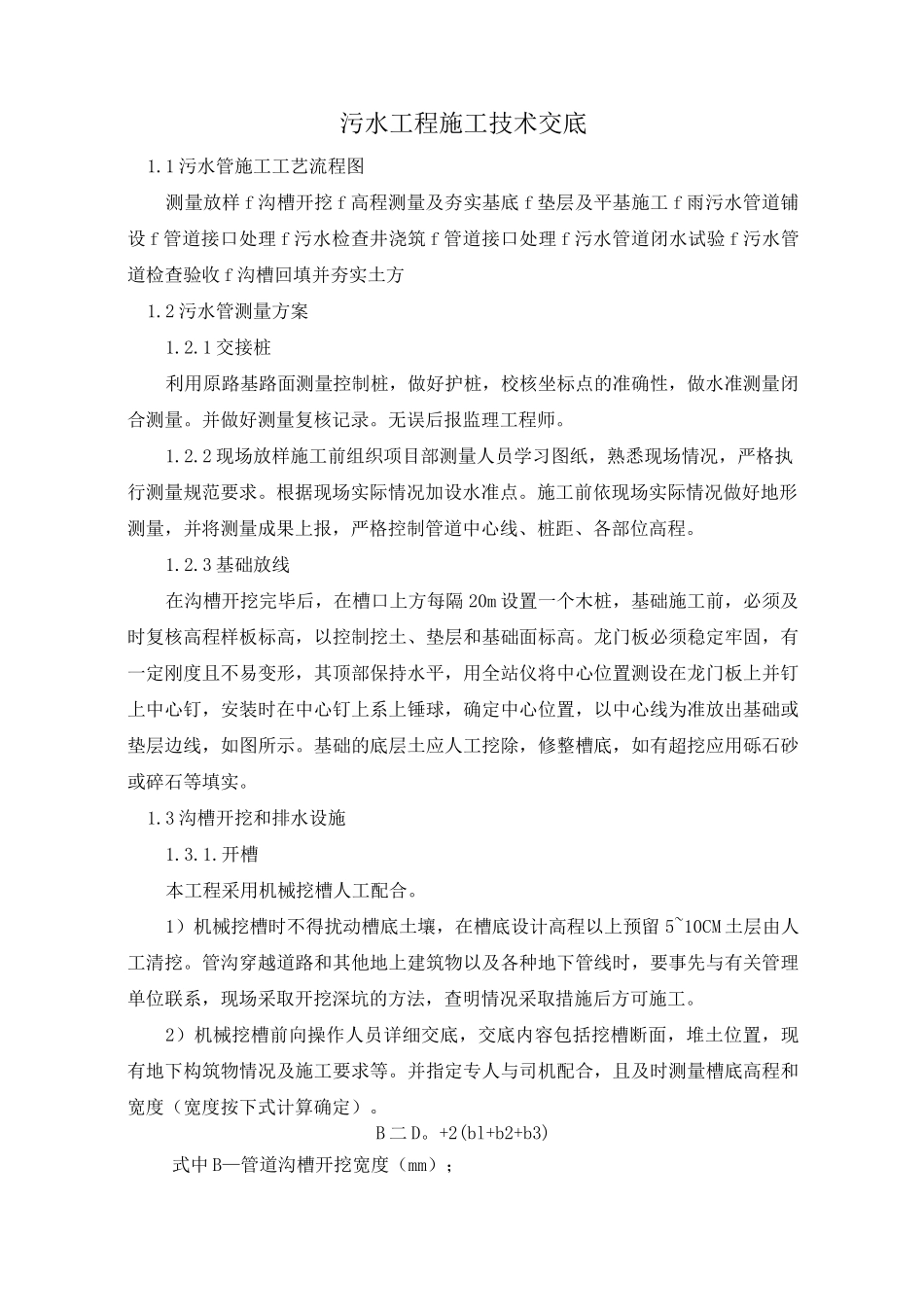

污水工程施工技术交底1.1 污水管施工工艺流程图测量放样 f 沟槽开挖 f 高程测量及夯实基底 f 垫层及平基施工 f 雨污水管道铺设 f 管道接口处理 f 污水检查井浇筑 f 管道接口处理 f 污水管道闭水试验 f 污水管道检查验收 f 沟槽回填并夯实土方1.2 污水管测量方案1.2.1 交接桩利用原路基路面测量控制桩，做好护桩，校核坐标点的准确性，做水准测量闭合测量。并做好测量复核记录。无误后报监理工程师。1.2.2 现场放样施工前组织项目部测量人员学习图纸，熟悉现场情况，严格执行测量规范要求。根据现场实际情况加设水准点。施工前依现场实际情况做好地形测量，并将测量成果上报，严格控制管道中心线、桩距、各部位高程。1.2.3 基础放线在沟槽开挖完毕后，在槽口上方每隔 20m 设置一个木桩，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。1.3 沟槽开挖和排水设施1.3.1.开槽本工程采用机械挖槽人工配合。1）机械挖槽时不得扰动槽底土壤，在槽底设计高程以上预留 5~10CM 土层由人工清挖。管沟穿越道路和其他地上建筑物以及各种地下管线时，要事先与有关管理单位联系，现场采取开挖深坑的方法，查明情况采取措施后方可施工。2）机械挖槽前向操作人员详细交底，交底内容包括挖槽断面，堆土位置，现有地下构筑物情况及施工要求等。并指定专人与司机配合，且及时测量槽底高程和宽度（宽度按下式计算确定）。B 二 D。+2(bl+b2+b3)式中 B—管道沟槽开挖宽度（mm）；Do—管道外径；bl—管道一侧的工作面宽度（mm）,按表 1.3.1 选取（槽底设排水沟时,bl 适当增加）；b2—有支撑要求时，管道一侧的支撑厚度，可取 150~200mm；b3—现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度（mm）。表 1.3.1 管道一侧的工作面宽度管道的外径 D。管道一侧的工作面宽度 b1（mm）混凝土类管道金属类管道、化学建材管道DW500刚性接口400300柔性接口300500〈DW1000刚性接口500400柔性接口4001000〈DW1500刚性接口600500柔性接口5001500〈DW3000刚性接口800~1000700柔性接口6003）遇交差管线需采取保护措施，挖土机不得在架空电线下工作。4）设计...
