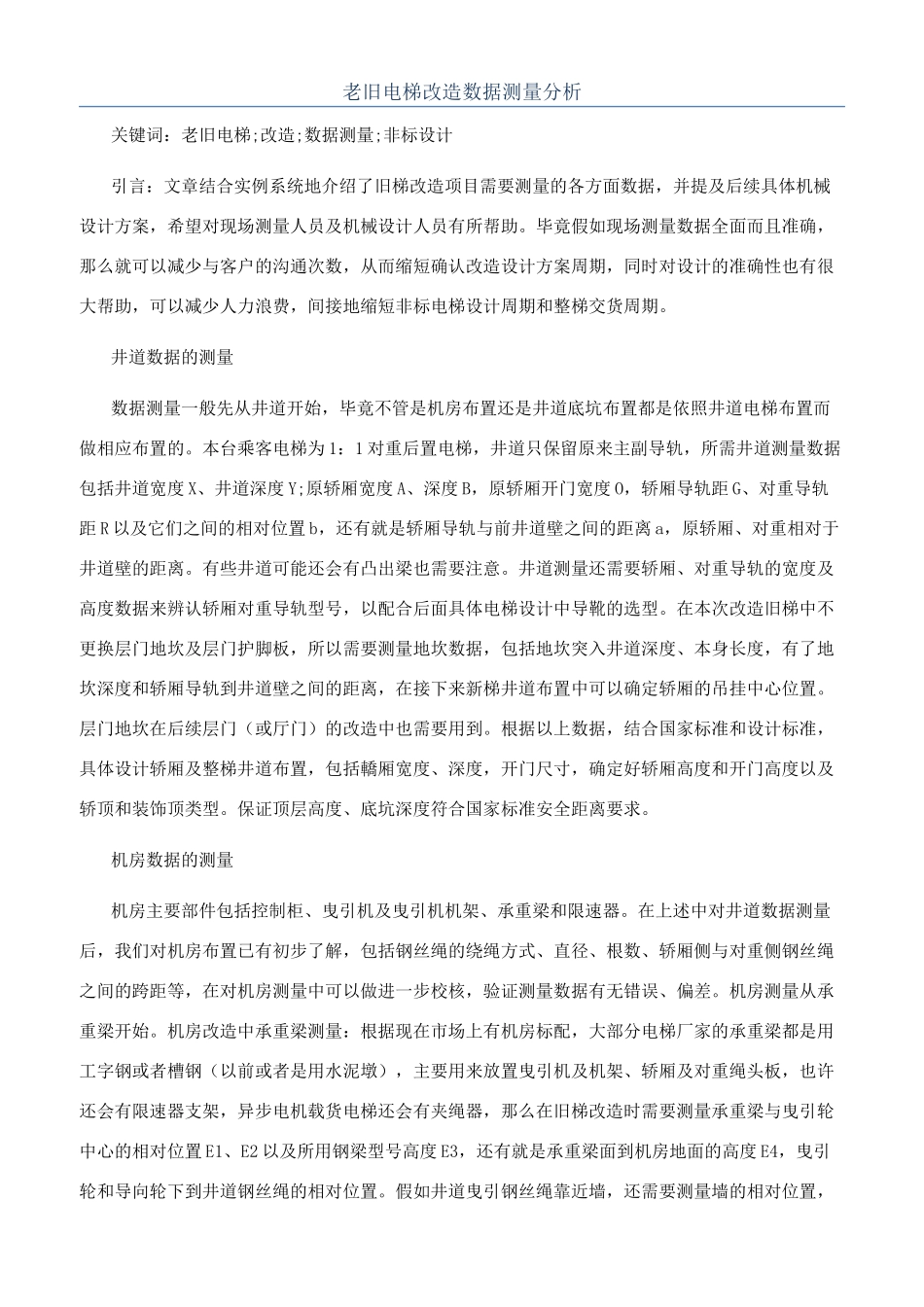

老旧电梯改造数据测量分析关键词：老旧电梯;改造;数据测量;非标设计引言：文章结合实例系统地介绍了旧梯改造项目需要测量的各方面数据，并提及后续具体机械设计方案，希望对现场测量人员及机械设计人员有所帮助。毕竟假如现场测量数据全面而且准确，那么就可以减少与客户的沟通次数，从而缩短确认改造设计方案周期，同时对设计的准确性也有很大帮助，可以减少人力浪费，间接地缩短非标电梯设计周期和整梯交货周期。井道数据的测量数据测量一般先从井道开始，毕竟不管是机房布置还是井道底坑布置都是依照井道电梯布置而做相应布置的。本台乘客电梯为 1：1 对重后置电梯，井道只保留原来主副导轨，所需井道测量数据包括井道宽度 X、井道深度 Y;原轿厢宽度 A、深度 B，原轿厢开门宽度 O，轿厢导轨距 G、对重导轨距 R 以及它们之间的相对位置 b，还有就是轿厢导轨与前井道壁之间的距离 a，原轿厢、对重相对于井道壁的距离。有些井道可能还会有凸出梁也需要注意。井道测量还需要轿厢、对重导轨的宽度及高度数据来辨认轿厢对重导轨型号，以配合后面具体电梯设计中导靴的选型。在本次改造旧梯中不更换层门地坎及层门护脚板，所以需要测量地坎数据，包括地坎突入井道深度、本身长度，有了地坎深度和轿厢导轨到井道壁之间的距离，在接下来新梯井道布置中可以确定轿厢的吊挂中心位置。层门地坎在后续层门（或厅门）的改造中也需要用到。根据以上数据，结合国家标准和设计标准，具体设计轿厢及整梯井道布置，包括轎厢宽度、深度，开门尺寸，确定好轿厢高度和开门高度以及轿顶和装饰顶类型。保证顶层高度、底坑深度符合国家标准安全距离要求。机房数据的测量机房主要部件包括控制柜、曳引机及曳引机机架、承重梁和限速器。在上述中对井道数据测量后，我们对机房布置已有初步了解，包括钢丝绳的绕绳方式、直径、根数、轿厢侧与对重侧钢丝绳之间的跨距等，在对机房测量中可以做进一步校核，验证测量数据有无错误、偏差。机房测量从承重梁开始。机房改造中承重梁测量：根据现在市场上有机房标配，大部分电梯厂家的承重梁都是用工字钢或者槽钢（以前或者是用水泥墩），主要用来放置曳引机及机架、轿厢及对重绳头板，也许还会有限速器支架，异步电机载货电梯还会有夹绳器，那么在旧梯改造时需要测量承重梁与曳引轮中心的相对位置 E1、E2 以及所用钢梁型号高度 E3，还有就是承重梁面到机房地面的高度 E4，曳引轮和导向轮下到井道钢丝绳的相对位置。假...
