计算机AUTOCAD软件在机械绘图中的应用

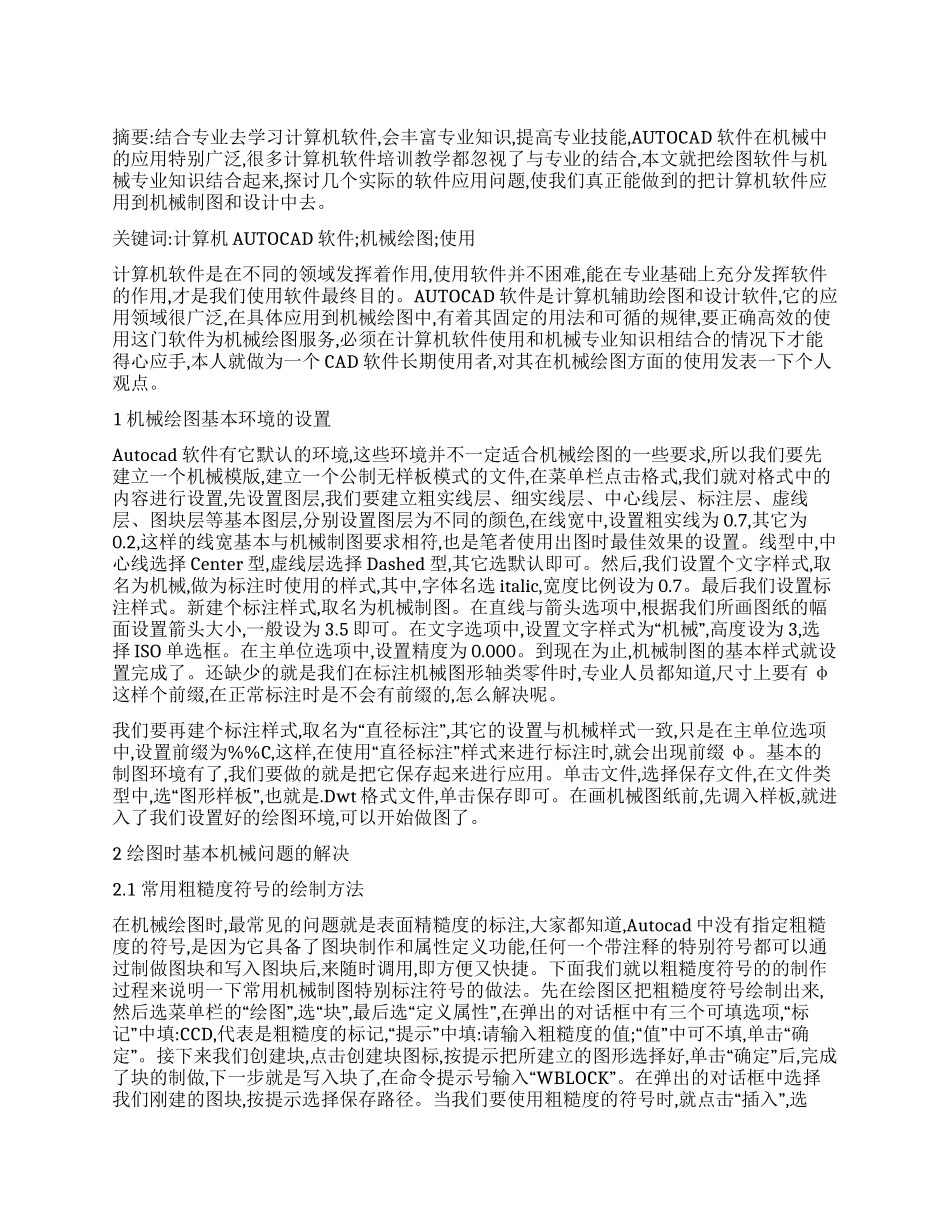

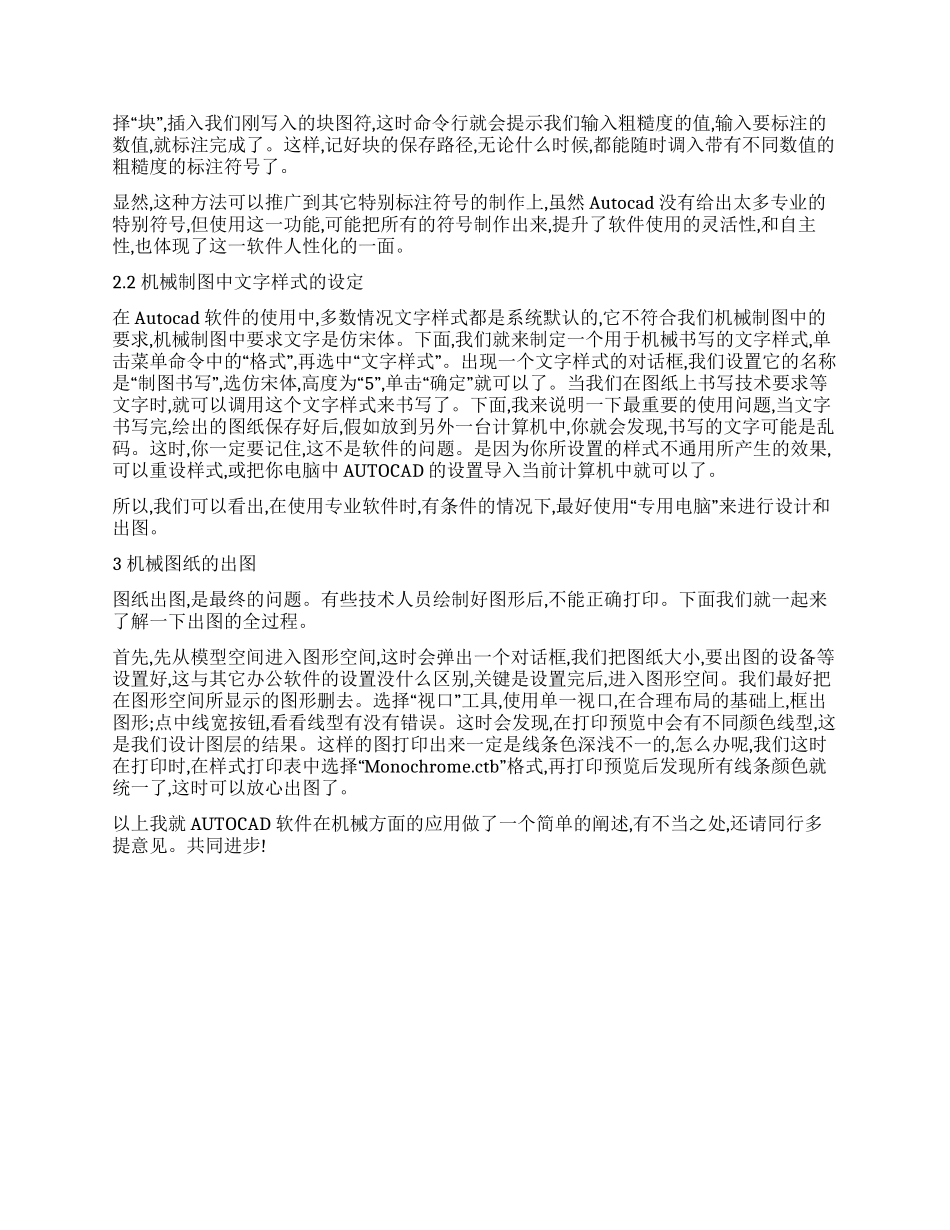

摘要:结合专业去学习计算机软件,会丰富专业知识,提高专业技能,AUTOCAD 软件在机械中的应用特别广泛,很多计算机软件培训教学都忽视了与专业的结合,本文就把绘图软件与机械专业知识结合起来,探讨几个实际的软件应用问题,使我们真正能做到的把计算机软件应用到机械制图和设计中去。关键词:计算机 AUTOCAD 软件;机械绘图;使用计算机软件是在不同的领域发挥着作用,使用软件并不困难,能在专业基础上充分发挥软件的作用,才是我们使用软件最终目的。AUTOCAD 软件是计算机辅助绘图和设计软件,它的应用领域很广泛,在具体应用到机械绘图中,有着其固定的用法和可循的规律,要正确高效的使用这门软件为机械绘图服务,必须在计算机软件使用和机械专业知识相结合的情况下才能得心应手,本人就做为一个 CAD 软件长期使用者,对其在机械绘图方面的使用发表一下个人观点。1 机械绘图基本环境的设置Autocad 软件有它默认的环境,这些环境并不一定适合机械绘图的一些要求,所以我们要先建立一个机械模版,建立一个公制无样板模式的文件,在菜单栏点击格式,我们就对格式中的内容进行设置,先设置图层,我们要建立粗实线层、细实线层、中心线层、标注层、虚线层、图块层等基本图层,分别设置图层为不同的颜色,在线宽中,设置粗实线为 0.7,其它为0.2,这样的线宽基本与机械制图要求相符,也是笔者使用出图时最佳效果的设置。线型中,中心线选择 Center 型,虚线层选择 Dashed 型,其它选默认即可。然后,我们设置个文字样式,取名为机械,做为标注时使用的样式,其中,字体名选 italic,宽度比例设为 0.7。最后我们设置标注样式。新建个标注样式,取名为机械制图。在直线与箭头选项中,根据我们所画图纸的幅面设置箭头大小,一般设为 3.5 即可。在文字选项中,“”设置文字样式为 机械 ,高度设为 3,选择 ISO 单选框。在主单位选项中,设置精度为 0.000。到现在为止,机械制图的基本样式就设置完成了。还缺少的就是我们在标注机械图形轴类零件时,专业人员都知道,尺寸上要有 φ这样个前缀,在正常标注时是不会有前缀的,怎么解决呢。我们要再建个标注样式,“”取名为 直径标注 ,其它的设置与机械样式一致,只是在主单位选项中,设置前缀为%%C,这样,“”在使用 直径标注 样式来进行标注时,就会出现前缀 φ。基本的制图环境有了,我们要做的就是把它保存起来进行应用。单击文件,选择保存文件,在文件类型中,“”选 图形样板 ,也就是.Dwt 格式文件,单击保存即可。在画机械图纸前,先...
