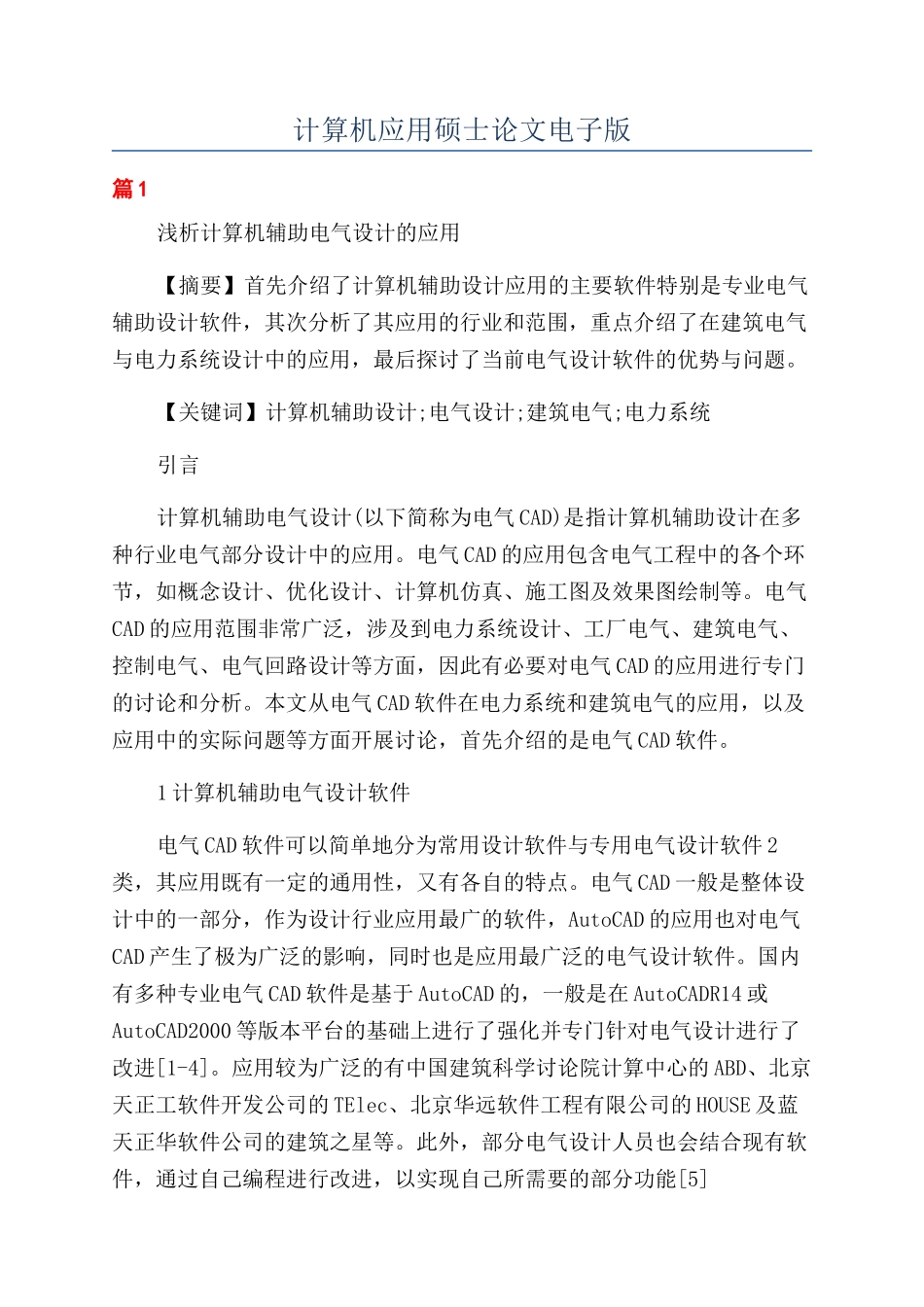

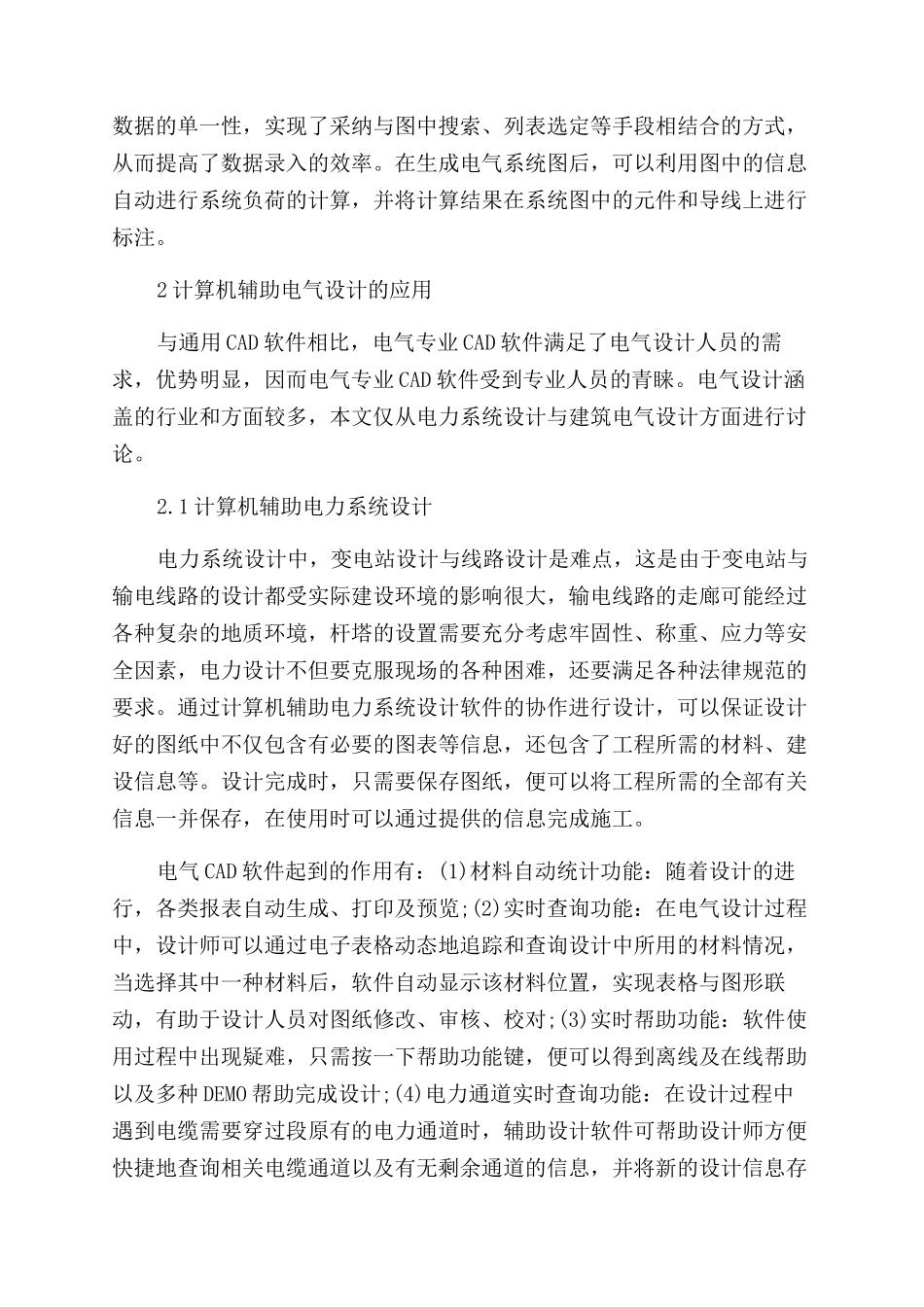

计算机应用硕士论文电子版篇 1浅析计算机辅助电气设计的应用【摘要】首先介绍了计算机辅助设计应用的主要软件特别是专业电气辅助设计软件，其次分析了其应用的行业和范围，重点介绍了在建筑电气与电力系统设计中的应用，最后探讨了当前电气设计软件的优势与问题。【关键词】计算机辅助设计;电气设计;建筑电气;电力系统引言计算机辅助电气设计(以下简称为电气 CAD)是指计算机辅助设计在多种行业电气部分设计中的应用。电气 CAD 的应用包含电气工程中的各个环节，如概念设计、优化设计、计算机仿真、施工图及效果图绘制等。电气CAD 的应用范围非常广泛，涉及到电力系统设计、工厂电气、建筑电气、控制电气、电气回路设计等方面，因此有必要对电气 CAD 的应用进行专门的讨论和分析。本文从电气 CAD 软件在电力系统和建筑电气的应用，以及应用中的实际问题等方面开展讨论，首先介绍的是电气 CAD 软件。1 计算机辅助电气设计软件电气 CAD 软件可以简单地分为常用设计软件与专用电气设计软件 2类，其应用既有一定的通用性，又有各自的特点。电气 CAD 一般是整体设计中的一部分，作为设计行业应用最广的软件，AutoCAD 的应用也对电气CAD 产生了极为广泛的影响，同时也是应用最广泛的电气设计软件。国内有多种专业电气 CAD 软件是基于 AutoCAD 的，一般是在 AutoCADR14 或AutoCAD2000 等版本平台的基础上进行了强化并专门针对电气设计进行了改进[1-4]。应用较为广泛的有中国建筑科学讨论院计算中心的 ABD、北京天正工软件开发公司的 TElec、北京华远软件工程有限公司的 HOUSE 及蓝天正华软件公司的建筑之星等。此外，部分电气设计人员也会结合现有软件，通过自己编程进行改进，以实现自己所需要的部分功能[5]智能化专家设计系统(EES)大型电气工程设计软件是北京博超技术开发公司研发的大型智能化电气工程设计专用软件。EES 的主要特点是易于掌握，不需要记命令，没有操作步骤的限制，不需要掌握英文，无需操作键盘，只需要鼠标操作，便可以完成绘图、标注、整定、计算、校验列表统计等设计的全过程。智能化专家设计系统提高了设计速度并注重了设计质量。以配电设计为例，内部功能包含设计中所需的负荷计算、变压器型号选择、无功补偿设备、配电元器件整定及配合校验、线路及保护管的选择、短路校验、电压校验、启动校验等全套设计。其结果不但可以满足上、下级元件进行线路保护，保证最大短路电流及最小短路电流状况下均能...
