凌格风空压机L7.5-L30系列产品说明书VIP免费

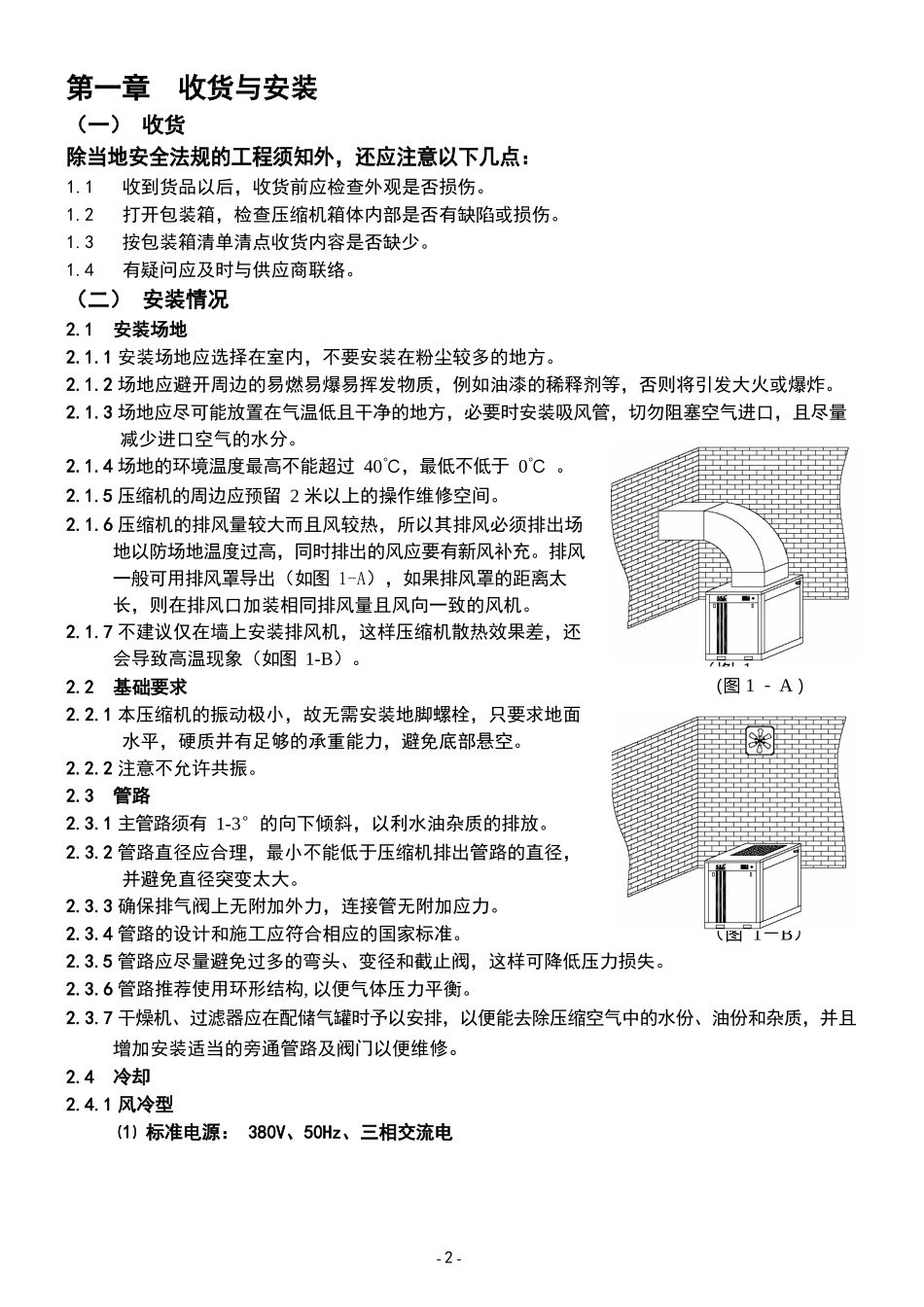

目录●安全及注意事项.............................................1●第一章收货与安装.................................................2（一）收货（二）安装（三）电气配置与要求●第二章螺杆空气压缩机压缩原理及系统流程...........................4（一）螺杆压缩机压缩原理（二）系统流程及组件功能简介（三）系统流程图●第三章电气原理控制功能...........................................6微电脑控制器常用操作目录...................................6（一）概述（二）使用条件（三）微电脑控制操作与原理（四）电气控制原理图●第四章运行准备与操作............................................17●第五章标准检查项目..............................................18●第六章定期保养及更换易耗件......................................19●第七章故障原因与对策............................................22●第八章运行记录..................................................23-1-安全及注意事项本机用于使用空气或惰性气体的设备，除一般安全规则外，应注意以下安全事项：1.本压缩机的操作人员应接受供应商或制造商的培训，包括工作原理、日常操作、日常保养、安全注意事项。操作人员应具有安全工作经验，并注意所有当地安全要求及法规，当使用说明书的规定与当地法规不符时，则按两者中严格的条款执行。2.新机的调试应该由本公司或授权经销商认可的人员进行，同时用户的操作人员在现场培训。3.供应电源必须专线，并配备空气开关、接地等安全装置。4.压缩机的排气压力绝对不能超过铭牌所规定的压力，不经制造商的同意，任何人都不能自行调整排气压力，否则后果与制造商无关。5.压缩空气和电器在操作不当时，对人体会造成伤害乃至死亡，所以压缩机在检修或保养时必须停机，并将电源切断，然后在电源处放置明显的禁止合闸标志，以防止其他人员合上电源。另外，必须排放完压缩机系统内所有的压缩气体，并等到压缩机冷却以后方能进行检修或保养。6.压缩机运行时，压缩机箱板必须合上。7.清洗机组和零部件时，严禁使用易燃、易爆、易挥发性、腐蚀性的清洗剂。8.需定期检查停机保护系统、安全阀等装置。应每年年检一次。9.保养更换易耗件时应特别注意：更换内置式油细分离器滤芯时必须保证密封垫片有良好的导电性能，确保油细分离器滤芯有良好接地（可在两个垫片上钉上金属书钉，但不能影响垫片的密封性能），否则会产生静电火花危险，甚至引起爆炸。10.机组附近应配备灭火器。（图1-（图1－A）-2-第一章收货与安装（一）收货除当地安全法规的工程须知外，还应注意以下几点：1.1收到货品以后，收货前应检查外观是否损伤。1.2打开包装箱，检查压缩机箱体内部是否有缺陷或损伤。1.3按包装箱清单清点收货内容是否缺少。1.4有疑问应及时与供应商联络。（二）安装情况2.1安装场地2.1.1安装场地应选择在室内，不要安装在粉尘较多的地方。2.1.2场地应避开周边的易燃易爆易挥发物质，例如油漆的稀释剂等，否则将引发大火或爆炸。2.1.3场地应尽可能放置在气温低且干净的地方，必要时安装吸风管，切勿阻塞空气进口，且尽量减少进口空气的水分。2.1.4场地的环境温度最高不能超过40℃，最低不低于0℃。2.1.5压缩机的周边应预留2米以上的操作维修空间。2.1.6压缩机的排风量较大而且风较热，所以其排风必须排出场地以防场地温度过高，同时排出的风应要有新风补充。排风一般可用排风罩导出（如图1-A），如果排风罩的距离太长，则在排风口加装相同排风量且风向一致的风机。2.1.7不建议仅在墙上安装排风机，这样压缩机散热效果差，还会导致高温现象（如图1-B）。2.2基础要求2.2.1本压缩机的振动极小，故无需安装地脚螺栓，只要求地面水平，硬质并有足够的承重能力，避免底部悬空。2.2.2注意不允许共振。2.3管路2.3.1主管路须有1-3°的向下倾斜，以利水油杂质的排放。2.3.2管路直径应合理，最小不能低于压缩机排出管路的直径，并避免直径突变太大。2.3.3确保排气阀上无附加外力，连接管无附加应力。2.3.4管路的设计和施工应符合相应的国家标准。2.3.5管路应尽量避免过多...
