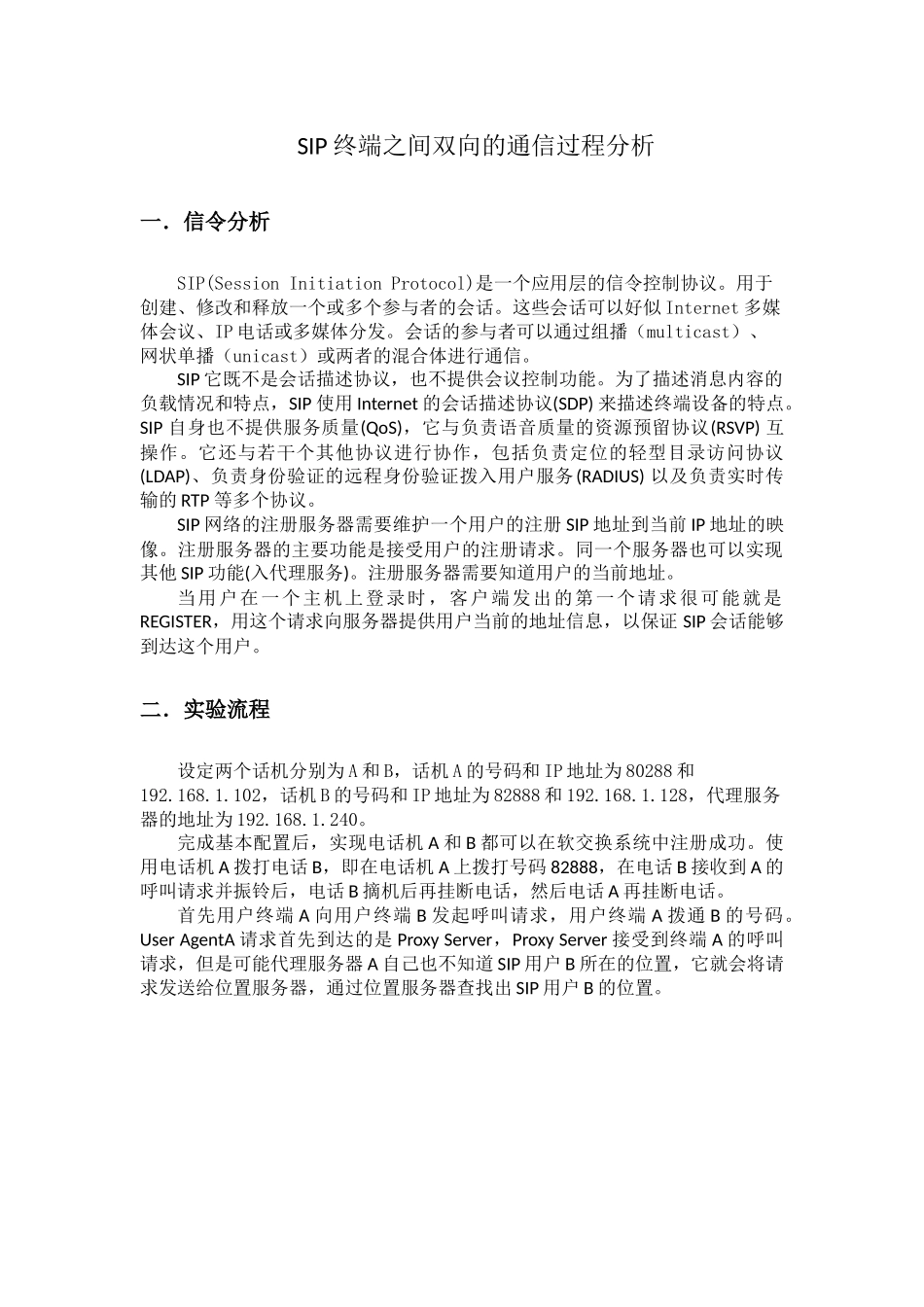

SIP终端之间双向的通信过程分析研究  电信工程专业_第1页
1/13

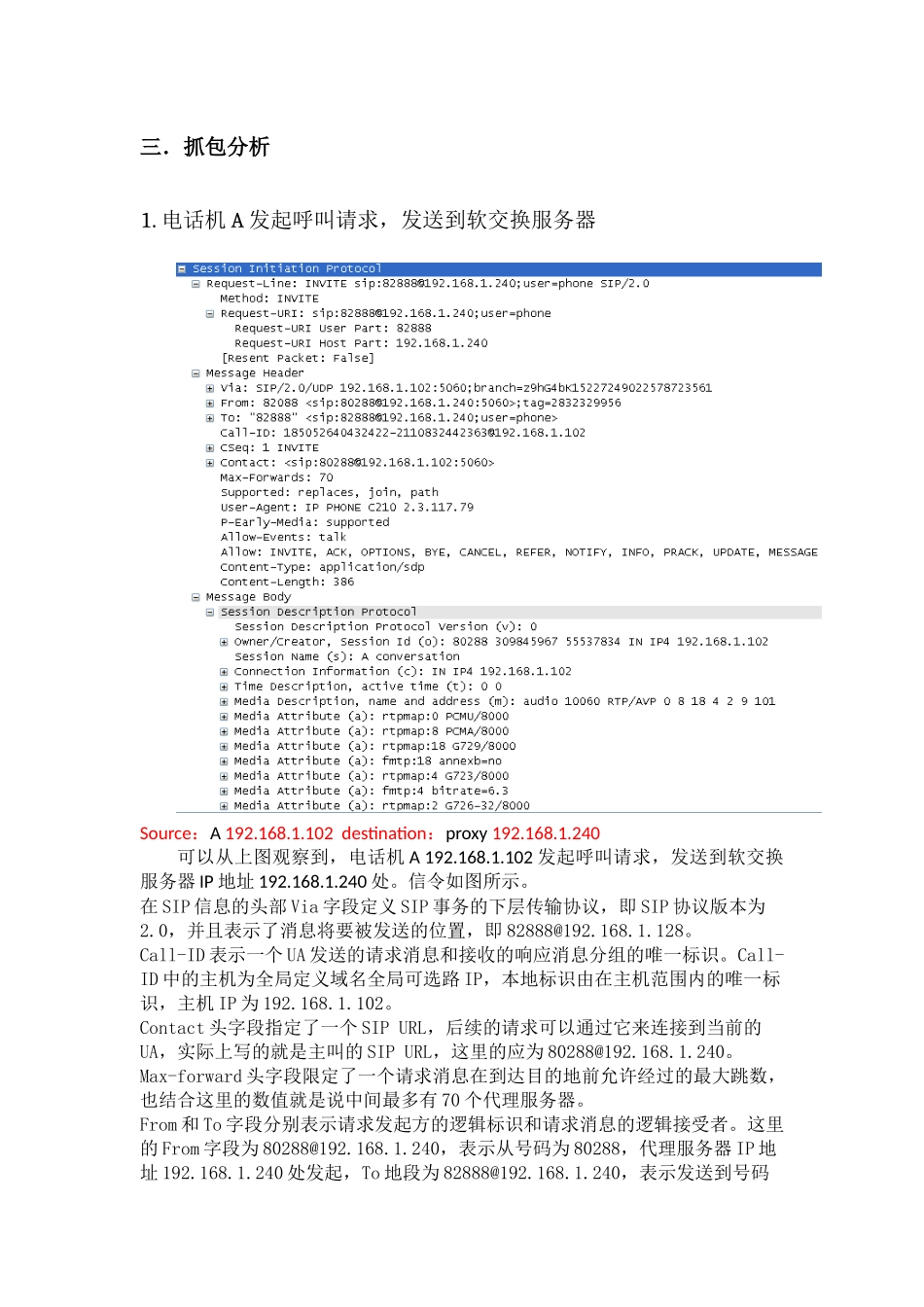

SIP终端之间双向的通信过程分析研究  电信工程专业_第2页
2/13

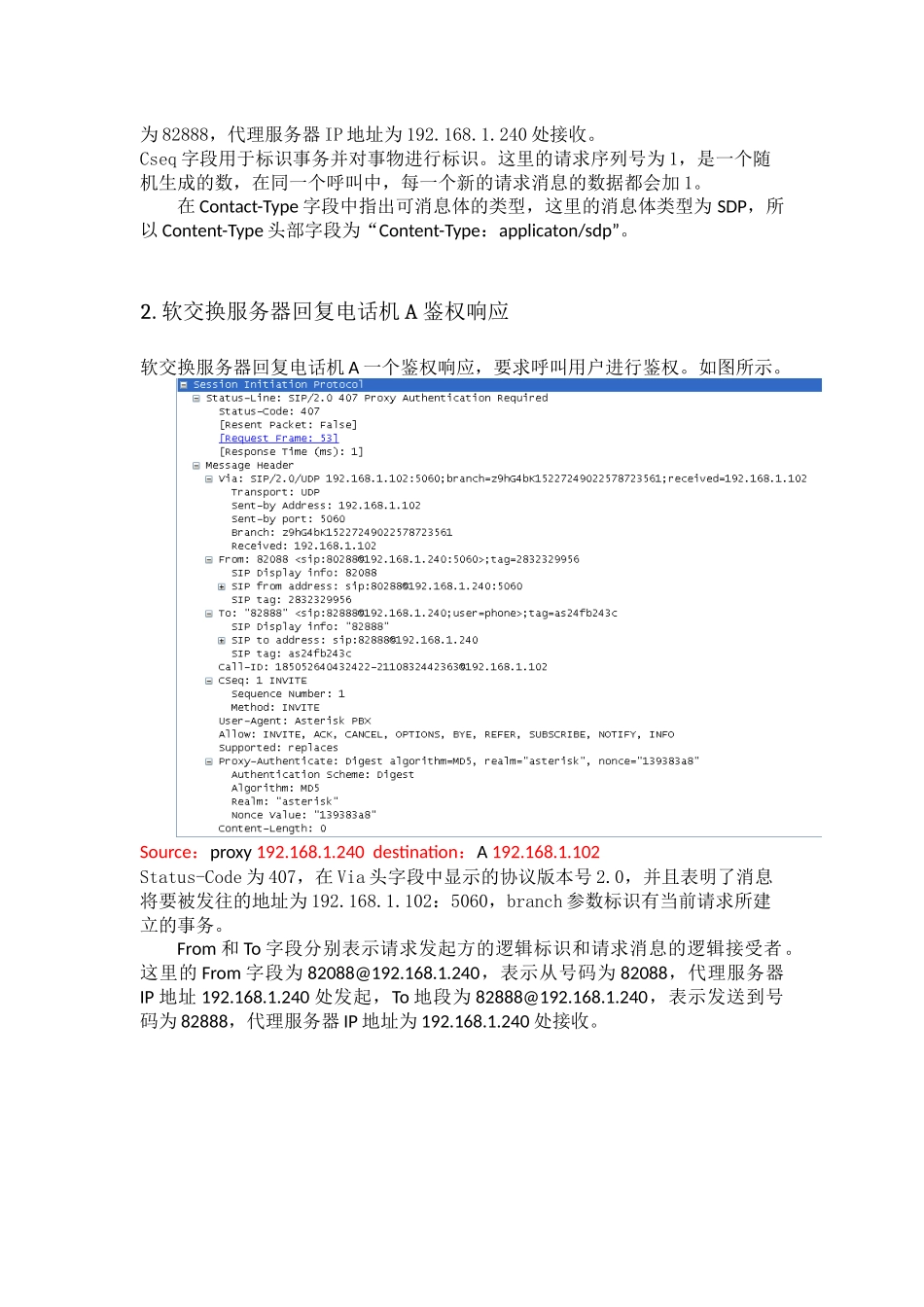

SIP终端之间双向的通信过程分析研究  电信工程专业_第3页
3/13
SIP 终端之间双向的通信过程分析一.信令分析SIP(Session Initiation Protocol)是一个应用层的信令控制协议。用于创建、修改和释放一个或多个参与者的会话。这些会话可以好似 Internet 多媒体会议、IP 电话或多媒体分发。会话的参与者可以通过组播(multicast)、网状单播(unicast)或两者的混合体进行通信。SIP 它既不是会话描述协议,也不提供会议控制功能。为了描述消息内容的负载情况和特点,SIP 使用 Internet 的会话描述协议(SDP) 来描述终端设备的特点。SIP 自身也不提供服务质量(QoS),它与负责语音质量的资源预留协议(RSVP) 互操作。它还与若干个其他协议进行协作,包括负责定位的轻型目录访问协议(LDAP)、负责身份验证的远程身份验证拨入用户服务(RADIUS) 以及负责实时传输的 RTP 等多个协议。SIP 网络的注册服务器需要维护一个用户的注册 SIP 地址到当前 IP 地址的映像。注册服务器的主要功能是接受用户的注册请求。同一个服务器也可以实现其他 SIP 功能(入代理服务)。注册服务器需要知道用户的当前地址。当用户在一个主机上登录时,客户端发出的第一个请求很可能就是REGISTER,用这个请求向服务器提供用户当前的地址信息,以保证 SIP 会话能够到达这个用户。二.实验流程设定两个话机分别为 A 和 B,话机 A 的号码和 IP 地址为 80288 和192.168.1.102,话机 B 的号码和 IP 地址为 82888 和 192.168.1.128,代理服务器的地址为 192.168.1.240。完成基本配置后,实现电话机 A 和 B 都可以在软交换系统中注册成功。使用电话机 A 拨打电话 B,即在电话机 A 上拨打号码 82888,在电话 B 接收到 A 的呼叫请求并振铃后,电话 B 摘机后再挂断电话,然后电话 A 再挂断电话。首先用户终端 A 向用户终端 B 发起呼叫请求,用户终端 A 拨通 B 的号码。User AgentA 请求首先到达的是 Proxy Server,Proxy Server 接受到终端 A 的呼叫请求,但是可能代理服务器 A 自己也不知道 SIP 用户 B 所在的位置,它就会将请求发送给位置服务器,通过位置服务器查找出 SIP 用户 B 的位置。三.抓包分析1. 电话机 A 发起呼叫请求,发送到软交换服务器Source:A 192.168.1.102 destination:proxy 192.168.1.240可以从上图观察到,电话机 A 192.168.1.102 发起呼叫请求,发送到软交换服务器 IP 地址 192.168.1.240 处。信令如图所示。在 SIP 信息的头部 V...
